UG曲面凹坑做法----附带图纸图档

習慣沉默23 Lv.4

2017-4-10 19:36:40 关注



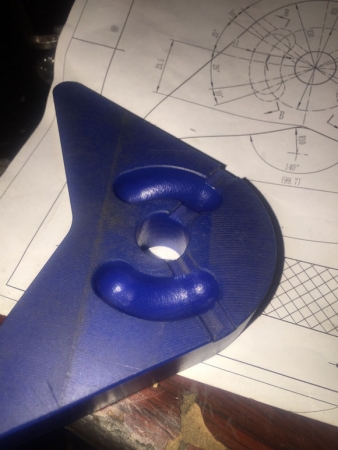

其中的难点是两个凹坑，好在凹坑的尺寸都能看到，大家也可以自己练练

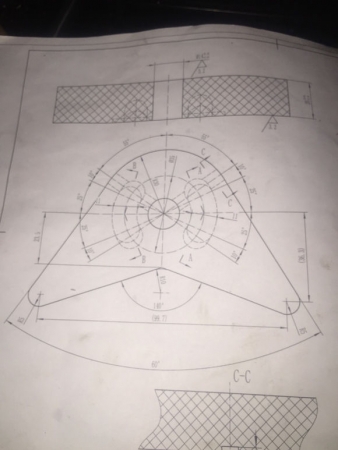

首先分析下图纸，图纸中的难点为两个凹坑，
其中凹坑的尺寸具体反应在主视图中φ35的圆上相关的几个角度，以及两个剖视图中深度的尺寸，
从剖视图中我们可以看出，凹坑的宽度可以由SR5.5的球得到，则主视图中的曲线就可以画出了

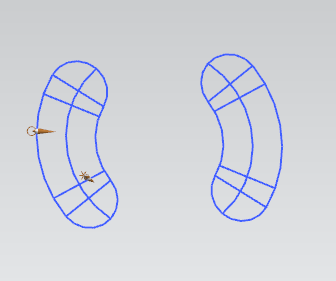

图一

然后再来分析剖视图，剖视图是由φ35的圆弧展平后得到的，然而我通过组合投影的方法，很难得到与上图曲线对应的相关曲线，而且剖视图中的尺寸21.3mm和两个3mm都是经过精确到小数点以后1位得到的，并不是精确的尺寸，只能作为一个参考
而通过剖视图，我们可以分析得出，凹坑的两端都是由两个球面组成的，我们可以通过图一来建立这两个球面，依次建立相关的曲面

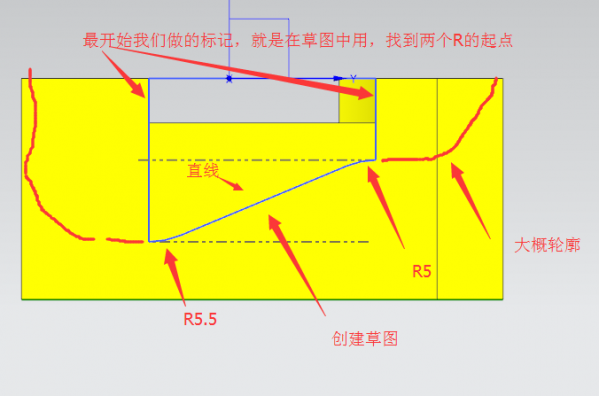

通过剖视图我们看到，连接的部分，一端有个R5的圆弧，另一端有个R5.5的圆弧，中间由直线与两圆弧相切得到，可是在曲面上没法做，只能在平面中才能做

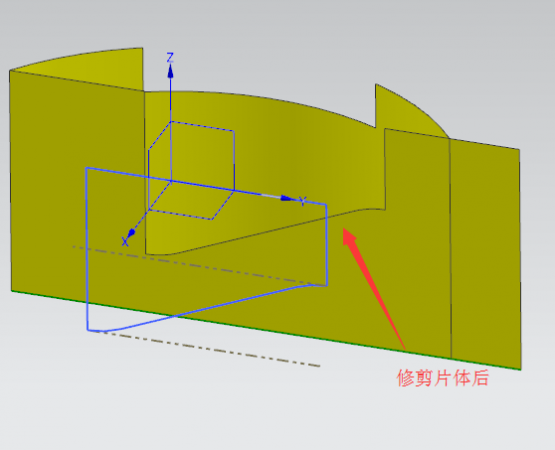

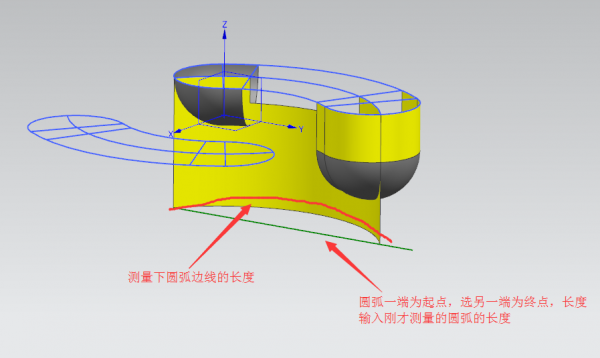

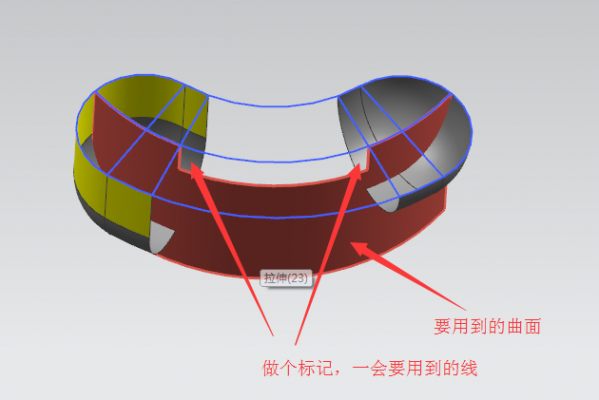

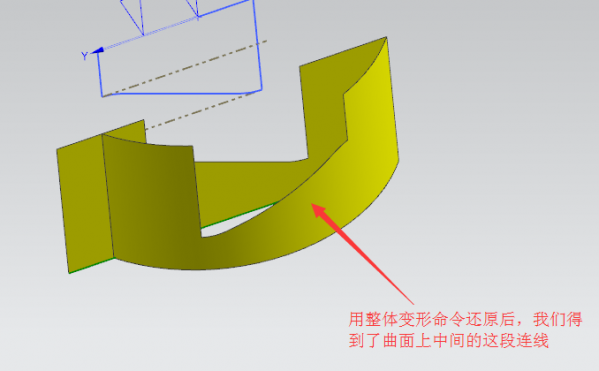

那我们先来创建一个曲面










回复可下载图档
