汽车模复杂曲面分型面的创建技巧系列（一）

新泛 · 发表于 2017-3-26 16:33:27

汽车产品的分型面往往都是一些复杂的曲面，很多模具设计师都想往汽车行业发展，但汽车产品不单单结构复杂，分型面也不好创建，如何能创建出完美的分型面，方法很重要，下面我来跟大家分享几种方法

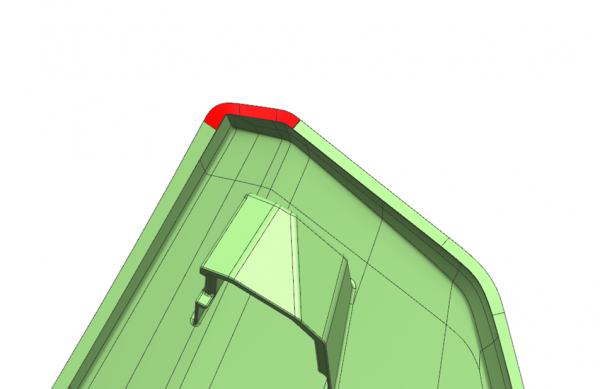

1.产品的分型面就是产品的最大截面轮廓线，如下图拐角处红色面，有很多个小平面连在一起，如果用抽取面再延伸的方法创建，几个面延伸出来肯定有缝隙，无法缝合

回复顶贴看解决方法

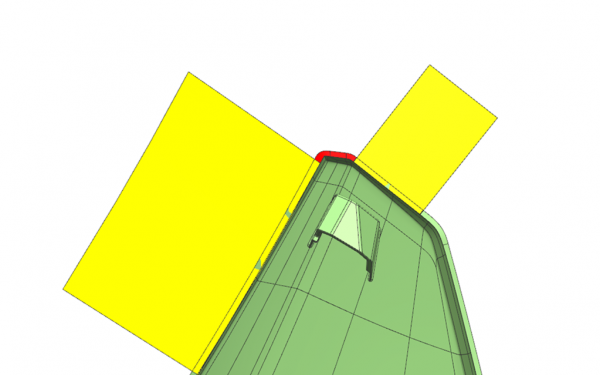

（1）解决的方案很简单，先将两边的大面用“扩大面”命令将分型面创建出来，如下图所示

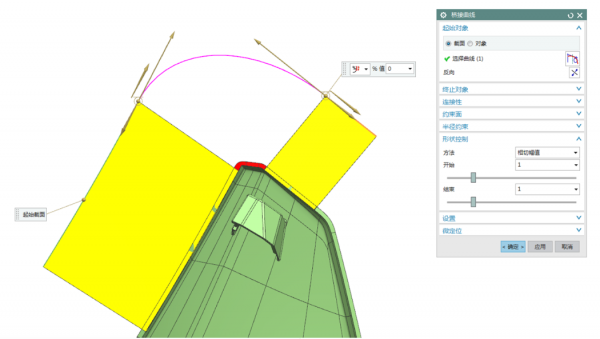

（2）然后在两分型面的末端做桥接曲线

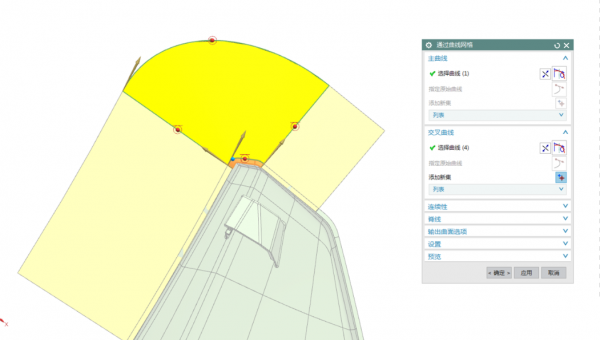

（3）最后利用“通过曲线做网格”命令将分型面创建出来，并设置G1相切，如下图所示

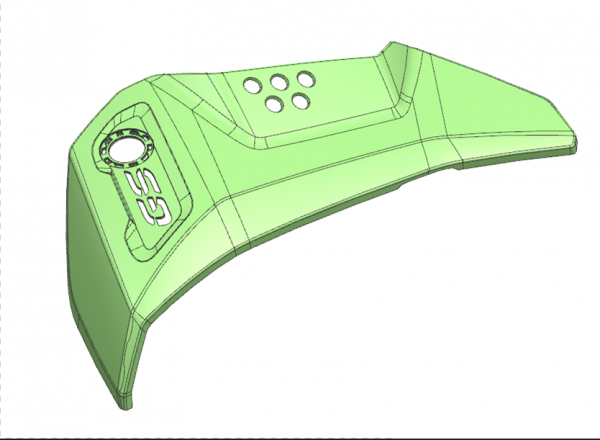

2.若产品存在分型面，我们最好延伸产品原有的面作为分型面，但有些面扩大之后变得扭曲，无法选用，碰到这种情况如何对应？如下图所示

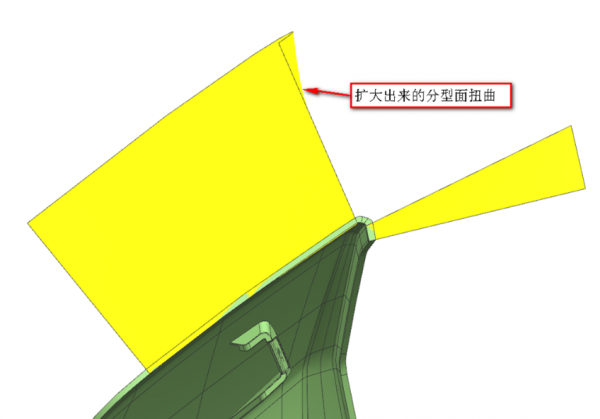

（1）首先分型面扭曲的部分无法使用，我们可以局部将它修剪掉，将坐标调到要修剪的分型面出，调好方位，然后利用“修剪体”命令将扭曲的分型面修剪掉，如下图所示

（2）然后在用第一步的方法，先创建桥接线，然后利用“通过曲线做网格”命令将分型面创建出来，并设置G1相切，结果如图所示
