模具设计之UG快速画牛角进胶的绝招

ug模具设计

在模具设计当中，进胶类型最难画得就是牛角潜水进胶，很多新手用UG软件都画不出来，不知道重哪里入手。如果2D画好牛角进胶后，可以将2D图导入UG里面，通过2D的线条扫掠可以画得出来，那没有2D图怎么办？下面我来分享一种UG画牛角进胶的方法。

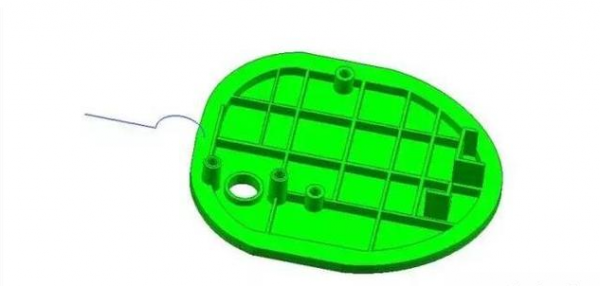

1.首先进入草图模块绘制出流道和牛角进胶的中心线，牛角进胶的中心线半径是R7.5mm,如图所示

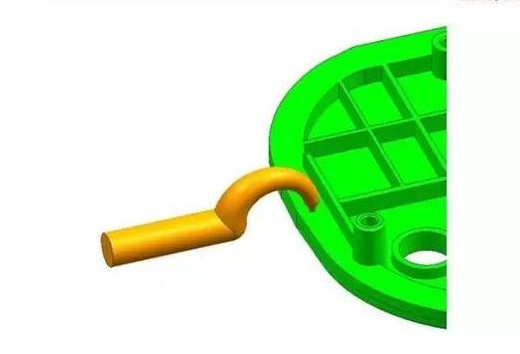

2.用管道的命令创建直径6mm的 分流道，头部偏置3mm,且倒圆角，如图所示

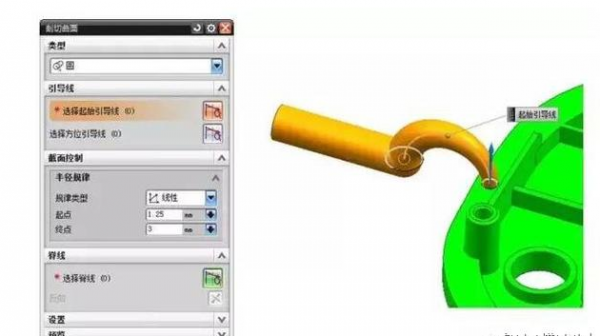

3.插入——网格曲面——截面——由圆创建截面，弹出一个剖切曲面对话框，类型选择“圆”，规律类型选择“线性”，设置好参数，引导线和脊线都选择牛角进胶的中心线，结果如图所示

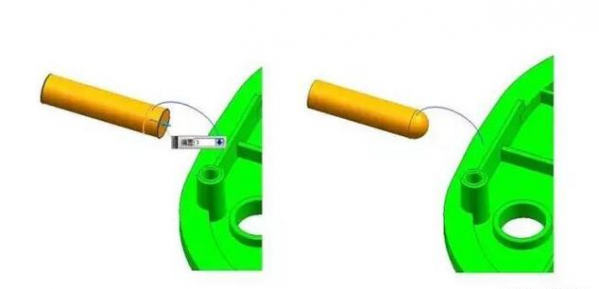

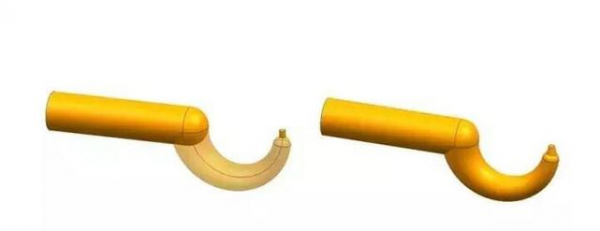

4.创建浇口，先将牛角的口部到R1.25的圆角，在浇口的位置创建直径1mm,高度1mm的圆柱，并且拔模15°，求和起来，结果如图所示
