       众所周知，在使用三维CAD软件进行拉伸的时候，拉伸的基准面与拉伸方向是两个关键的因素。如果想在特征面上进行拉伸，特征面和基准面至少得是垂直或者水平的位置关系才可以实现，但要是曲面完全不符合上述的垂直或水平这两个条件，怎么办？这种情况，相信设计师们在曲面进行拉伸在实际设计工作中会经常遇到，比如要在曲面上打公司LOGO、雕刻字体、做MARK印等等。图1是笔者用中望3D做出来的一个曲面上拉伸实体的效果图。

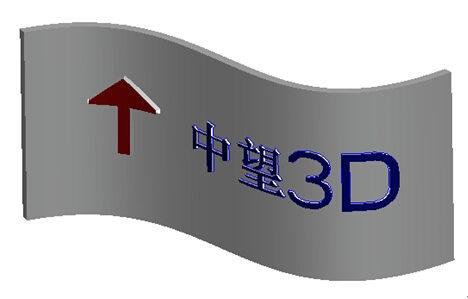

图1 曲面上拉伸实体效果图

       在一些常见的三维CAD设计软件中，曲面拉伸的操作一般分为两大类，一类是拉伸特殊的标识符，另一类是拉伸字体，这两种情况的使用方法是有所区别，设计师需要根据实际情况来操作、调整。如果使用中望3D，这部分的工作就变得轻松多了。下面笔者跟大家介绍中望3D是如何实现在曲面上拉伸的。
       这项功能名称，在中望3D中称为“镶嵌”，该功能化繁为简，将标示符拉伸和字体拉伸融合为一个操作模式，以下是镶嵌命令的设置界面。

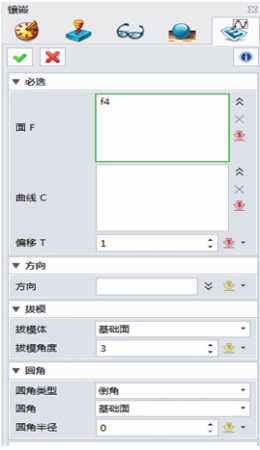

图2镶嵌命令的设置界面

       设置界面中各选项说明如下：
●        面F：定义需要镶嵌的面，也就是你即将要进行拉伸操作的面。
●        曲线C：定义需要镶嵌的曲线，这里重点强调一下，如果在曲面上的拉伸必须是投影曲线。
●        偏移T：定义镶嵌特征的偏移值。当数值为负时一般生产凹陷特征，数值为正时则为凸起特征。
●        拔模：为镶嵌的实体侧面增加拔模角。
1、拔模体：定义拔模平面的位置。有基础面、偏移和中间三个选项。基础面指的是镶嵌曲线的面；偏移是指拉伸出的面；中间是指基础面和偏移面中间的虚拟一个面作为拔模体。
2、拔模角度：设置需要的出模角度。
●        圆角
1、        圆角类型：对镶嵌的特征进行倒R或者倒C。
2、圆角：定义需要倒角的边，有两边、底边、偏移三个选项。底边是指曲线所在的面；偏移是指曲线拉伸出的面；两边是指底边和偏移的面都包含。
3、圆角半径：设置合适的R角半径或者C角距离。

      如图3所示，在操作曲面上拉伸实体时，只需要点击“镶嵌“命令，按照下图操作，即可简单快速地完成拉伸，然后再根据实际需要，进行上色即可，图4为拉伸后的效果。

图3 镶嵌操作步骤

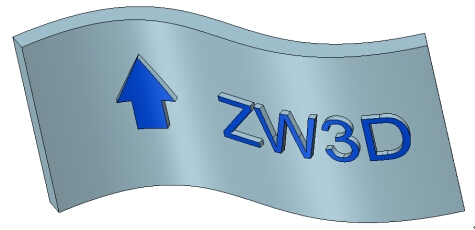

图4 拉伸后的效果

      中望3D的“镶嵌”命令有几个创新的点对设计师来说非常的实用与便捷，笔者将其总结如下：
1、将曲面上的拉伸合并为一种操作模式，不再区分拉伸的类型
2、曲面特征拉伸完以后，可直接对拉伸特征进行拔模、倒角的操作
3、不用反复的切换进入草图模式，直接在3D模式完成拉伸特征
4、曲线选择模式非常实用，尤其是“窗口选择模式”，可快速准确的框选拉伸曲线，减少选择曲线时的出错。
      综上所述，对于曲面上拉伸实体这一设计要求，中望3D可以很好地满足这一设计需要，同时还能帮助设计师们切实提高工作效率。
