三维CAD实战技巧：中望3D智能高效，装配设计新体验

zw3dservice

关键词：中望3D 装配 智能 高效
       熟悉三维设计的设计师都知道，装配是产品设计过程中的重要环节，装配及仿真的准确真实性，可以很好地帮助设计师提前预知设计问题，避免设计错误。今天笔者将给大家介绍下国产三维CAD设计软件——中望3D在装配设计方面，给用户带来的智能体验。
       首先明确一点，中望3D的装配和其它三维软件的装配基本一致，但具体操作方面，中望3D和其它软件一样，都具有一些自身差异化的东西。关于零部件配合关系的调整，中望3D也是通过“对齐组件”来调整的，其主要功能是为现有的装配组件添加约束关系，中望3D共提供了8种配对模式，如下表所示：

       关于每个装配关系中，所要设置的参数笔者在这里就不再赘述了，但是复选框中有一个“干涉”的命令，这个对于检查装配件是否正确可行具有一定的指导意义，这里笔者跟大家简单说下，下拉菜单有四个选项：
       无：不检查干涉 （不建议使用）。
       高亮：当检测到干涉时，将会暂停，干涉面会高亮显示，及时调整装配件的位置关系可消除干涉。
       停止：与高亮的运用类似，当检测到干涉时，组件会停止在干涉点上。
       添加约束：可以自动添加组件约束（这个不建议使用）。
       接下来我们来看一下组件装配的操作：单击工具栏“装配”模块中的“对齐”命令，系统弹出“对齐”对话框，如图1所示，在必选的选项中分别定义两个零件，再确定一种定义的方式，即可完成零件的配对。

图1“对齐“命令对话框

       在这里，我们有2个点需要注意的：
       第一，零部件之间的装配不一定达到完全约束的状态，可以根据实际的需求保留相应的运动自由度。这个可以为后面的动画设计留有余地。
       第二，必选项中不仅仅是选择装配面/线/基准等，而是两个装配体和装配元素。选择什么样装配元素将产生什么样的装配关系，中望3D会自动进行一次筛选。
       看到这里，相信大家发现中望3D在装配设计方面操作便捷的同时，跟其他三维软件相比略为不同了吧？下面笔者跟大家简单介绍下中望3D的不同之处。
       首先，中望3D将选择零部件和装配关系的选择界面融合到了一起。必选项中先选择两个部件，接下来选择装配关系，至于什么样的装配关系，对应的需要选择什么样的装配元素则不需要设计者去考虑，交给中望3D即可。举个例子，比如装配螺丝，一般情况下，需要先选择孔的中心轴和螺丝中心轴重合，再定义两个对齐平面。但是如果使用中望3D进行装配，只需要先选择两个零件，再定义同心/对齐两装配关系，在定义中心轴重合的时候，是不需要捕捉这两个零件的中心轴，只要选中这两个零件定义为同心关系就Ok了，系统会自动捕捉中心轴。这是很大的突破和改善，对零件的装配效率有极大的提高，特别是当装配件比较多的时候，一些点线面的装配元素，在选中的时候并不是很好操作。
       那么在中望3D里面，什么样的装配元素需要对应什么样的装配关系呢？我们来看下面的实际操作：
●        重合装配
       如图2所示，这里选择的是两个零件产生配合关系的装配面，而不是实体，和大家所知道的两个装配面重合/偏移的应用是一样的操作。必选项中的，是两个装配面或者基准面。

图2 重合装配

●        相切装配

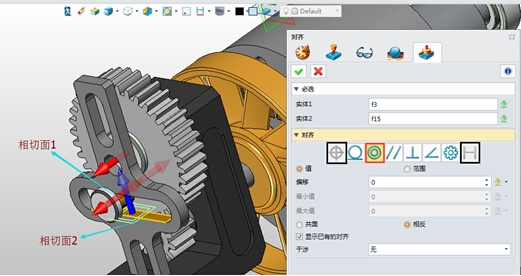

       如图3所示，当选择两个圆柱面的时候，系统自动屏蔽“重合“和”偏距“的命令。必选项中选择的是两个零件的面，其中一个必须为圆柱面。

图3 相切装配

●        同心装配
       如图4所示，这里的同心不再是一般意义上的选择中心线的操作模式了，取而代之的是只需要选中两个圆柱零件，定义为同心装配即可，省去选择中心线的步骤。再强调一次必选项中选中的是两个圆柱零件（中望3D会自动捕捉该圆柱的中心轴）。

图4 同心装配

●        平行装配
       如图5所示，这个和重合装配应用是一样的操作方法，必选项中选择的是两个装配面或者基准面。

图5 平行装配

●        啮合装配
       如图6所示，这个装配关系算是中望3D的创新之处，这里有两种参数设置也是贴合实际的设置：
       比例：定义两个齿轮的传动比。
       齿数：定义两个齿轮的齿数。
       这两种装配的效果是一样的，没有本质的区别。

图6 啮合装配

       在这种装配关系下，有3个关注点需要我们注意：
       第一，选中作为齿轮约束的实体，应是与原齿轮有相同轴的柱面。(不可以随便选取齿轮轮齿上的一个原曲面，否则约束无法建立。)
       第二，在齿轮约束应用之前，除了齿轮链接之外，齿轮实体必须完全约束。换句话说，对于标准齿轮，齿轮的轴必须约束，从而使得拖拽只能旋转          齿轮，齿轮约束将会使多个齿轮一起旋转而非单独旋转。
       第三，齿轮在应用齿轮约束前必须精确啮合，否则旋转的时候不能正常的啮合。
●        角度装配
       如图7所示，角度装配通过定义两个装配基准面的角度关系，来实现实体之间的旋转角度，必选项中选择的是两个装配面或者是实体的中心基准面。这里装配面与基准面之间必须是垂直、平行或者成角度的几何关系平面或者基准面。举个例子，比如圆柱面和平面是没法直接生成角度关系的，在中望3D中，即使你选择的是圆柱面，但是系统进行捕捉的还是实体的中心基准面，总而言之，这里生成角度关系的是实体零件的中心基准（XY/YZ/XZ/YZ）。

图7 角度装配

●        距离装配
       如图8所示，定义两个装配面之间的距离关系，这个和重合装配应用是一样的操作方法。必选项中选择的是两个装配面或者基准面。

图8 距离装配

●        垂直装配
       如图9所示，定义两个装配面之间的垂直关系，这个和角度装配应用是一样的操作方式，必选项中选择的是两个装配面或者基准面，从而确定两个零件的垂直关系。通过角度装配也可以达到同样的效果。

图9 垂直装配

       经过了笔者上述的介绍，相信大家都能了解到中望3D的在装配设计方面，与其他软件相比有一些革新与创新的地方，中望3D通过消除了不必要的参数设置，尽可能地使软件智能化，来帮助用户大大地提高设计效率。了解了中望3D在装配设计方面的亮点，赶紧来体验一下吧！
       三维设计软件中望3d免费下载：http://www.zw3d.com.cn/product-58-1.html
