【比赛】@图建模比赛

yzh · 发表于 2013-10-24 22:06:11

本帖最后由 yzh 于 2013-10-24 22:10 编辑

【比赛】@图建模比赛

1. 大赛主题：@建模
2. 大赛内容：

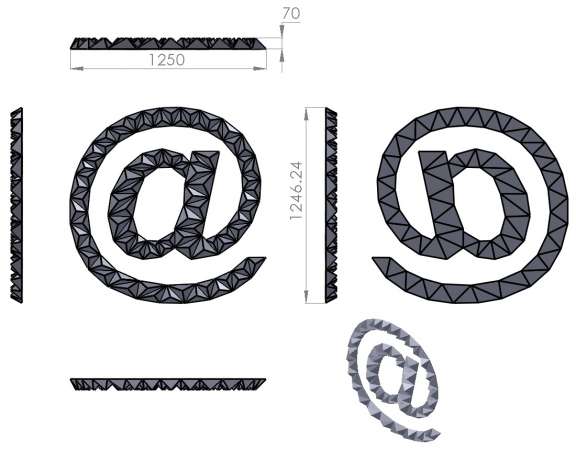

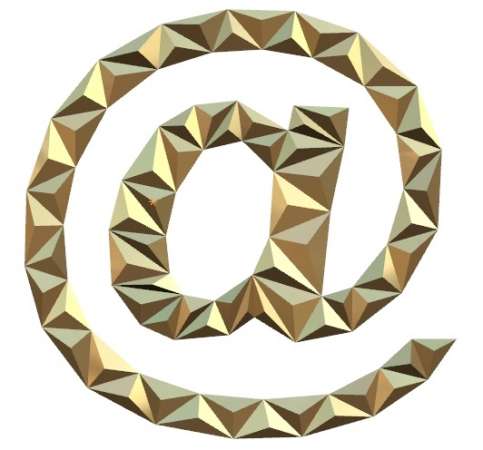

下图是由近84个三棱锥形成的立体@，每个三棱锥几乎都不一样。模型构建看似简单，实则复杂，很考验大家的实际建模能力。
要求在SolidWorks中构建此@模型，并在工程图中为每个三棱锥的四个平面生成详细视图。

3. 大赛提交的内容：
3.1 @的所有三维立体模型
3.2 为所有三棱锥的4个表面创建的工程图（放在一个工程图内即可，为每个三棱锥编号，每个顶点编号，参考附件，不一定要一模一样，但要求清晰明了）
4. 提示：
4.1 每个三棱锥的高度为70mm
4.2 整个@从左到右的长度为1250mm
4.3 整个@从上到下的宽度为1246.24mm（约）
4.4 每个三棱锥的上顶点都在其下平面的几何中心处。
4.5 @的底面可参考dwg文档，可将其导入SolidWorks。（DWG图细节处可能与上处立体图有差别，以DWG为准）
4.6 可考虑自顶向下的装配体建模技术，或多实体建模技术。
更多信息请参阅附件。
附件：

定稿@.rar (190.88 KB, 下载次数: 364)
5. 大赛奖品及参评标准：
交稿截止时间：2013年11月9日
5.1 奖品
技术：+10～50
Q币：+15～100
5.2 参评标准
      完成第3部分全部要求的作品才有资格参加比赛，仅完成部分无参评资格。
      作品要求易于修改，比如长宽任意变化时，整个模型能自动按设计意图变更。

6.大赛技术支持：
SW技术交流 QQ群：5829747
SolidWorks培训-官方课程 QQ群：314289170

7.同时征集@图建模技巧【建议】和【意见】
