Creo Parametric 将产品数据管理 (PDM) 操作与所有 Windchill 应用程序无缝集成在一起。利用集成的 PDM 功能,用户可在 Creo Parametric 内管理和控制产品数据。
何谓“产品数据管理”?
产品设计过程会产生大量的数据。要缩短产品投放市场的时间,需要将此类数据进行共享,以便多个设计者可协作处理一种产品。在此情况下,将数据分发给需要的用户同时仍要对数据进行控制便十分困难。如果缺乏对数据的控制能力,则多个设计者每人都可能使用同一数据的不同版本,这样可导致重复设计或者设计不一致。
Creo Parametric 可对 PDM 软件进行访问,这样用户可控制数据并能够充分利用并行工程环境。为实现这一点,PDM 系统将用户的所有数据都保存在中央服务器中。在此服务器中,系统将监控、控制和记录对数据的所有更改。
PDM 服务器
PDM 服务器是其中用来储存和管理用户产品数据的电子仓库。PDM 服务器为您的基础 Windchill 系统。对于熟悉 Windchill 的用户,PDM 服务器类似于用户的所有文件柜。
检出和检入
默认情况下,PDM 系统允许设计者从服务器下载产品设计的最新版本。要对设计进行修改,用户必须从服务器“检出”设计,并从服务器复制其全部依存对象。检出过程即是将用户要修改设计的目的传达给服务器的过程。检出设计后,只有检出该设计的用户才能对其进行修改。所有其他用户只能下载此设计的只读版本。这样便能保持用户数据的完整性。如果完成设计修改,并想与其他用户共享此修改,则必须执行检入操作。检入过程可在 PDM 服务器中对对象进行签署、标记日期并与原有数据一起进行存储。
工作区

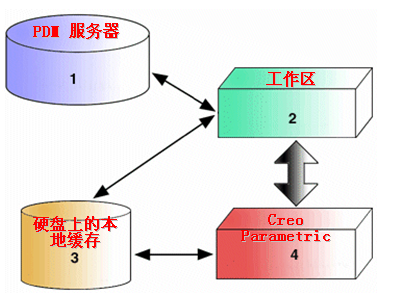

PDM 服务器与Creo Parametric数据交换
PDM 系统提供一个接口,称为“工作区”,用于在 PDM 服务器与 Creo Parametric 会话间进行通信。“工作区”为专用区域,用户可在其中跟踪和更改多个对象,以及执行基本的 PDM 操作。“工作区”以表格形式显示,表格的行表示已下载或检出的对象,而列表示这些对象的属性。可单独存储或过滤每一列,这使得用户可在“工作区”中按属性组织对象。
PDM 系统可创建多个工作区。这种功能在同时处理多个项目时非常有用。它允许用户为每个项目创建一个工作区,并能按项目从属关系分离设计数据。
通常情况下,用户会使用“工作区”从 PDM 服务器检出设计信息,并检入已修改的设计。然而,“工作区”还允许用户:
• 执行基本 PDM 操作,如“上载”(Upload)、“检入”(Check In)、“下载”(Download) 和“检出”(Check Out)。
• 显示和排序用户已下载或检出的活动对象。
• 配置新建、已下载或检出对象的显示。
• 对象以表格形式显示:
○ 每行代表一个对象。
○ 每列代表对象的一种属性。
○ 各列可单独排序。
小版本
PDM 系统可跟踪并存储对对象所作的每一项修改。每次检入已修改的对象时,PDM 系统均将该对象作为原对象的新小版本进行保存。另外,PDM 系统还允许用户生成详细报告,通过此报告可查看对对象所作的每一项设计修改。一个对象版本可包含多个小版本。
版本
版本标识部件的修订和小版本(如 A.1)。
CAD 文档
在 Windchill 中,文档即是包含应用程序格式文件的对象。CAD 文档即包含 CAD 模型的对象,是包含应用程序格式的信息的一个或一组文件。文档通常具有仅与外部应用程序相关的属性和非结构性内容。
AD 文档:
• 保存 CAD 生成的文件(例如 3D 模型、图纸、可视图像)
• 可与部件关联,使得 CAD 文档可描述关联部件
• 可与其它 CAD 文档关联,以便可以表示由其原创 CAD 系统创建并保存的复杂相关性(例如模型与模型、模型与图纸间的相互关系)
零件
在 Windchill 中,部件是表示产品的元件或元件的逻辑组的主要对象。通常,部件表示一组 CAD 文档或需要进行管理的加工操作。
上载
上载可将 Creo Parametric 文件及任何其它依存对象由本地工作目录传输到 PDM 服务器。如果 Creo Parametric 文件是新建文件,则上载过程将在 PDM 服务器中自动创建新的 CAD 文档,并在活动工作区中放置检出副本。
上载用于:
• 在 PDM 服务器中为现有 Creo Parametric 文件创建新的 CAD 文档,并将 Creo Parametric 文件由本地文件系统传输到 Windchill 服务器中的用户个人文件柜。
• 安全保存已修改但尚未检入 PDM 服务器的 CAD 文件。
下载
下载操作可将对象的内容作为只读对象由 PDM 服务器传输到活动工作区。如果对象已由其他用户检出,则您可使用“下载”(Download) 命令将对象添加到自己的工作区,但只能用于参考。由于下载的对象是只读的,所以用户因无法检入这些对象而不能对其进行修改。
更新 (Update)
如果在 PDM 服务器中对某对象进行了更改,则下载到工作区且非检出的该对象可能会过期。这种情况出现时,用户必须将工作区中的设计数据与 PDM 服务器中的设计数据进行同步。此过程称为更新。
|
|
