斜弧弯抽和顶弯弧脱结构-2D+3D

YUYUYUYU · 发表于 2013-6-19 10:53:51

响应编辑部工作，转帖子编辑模具结构，原发此帖子作者：SHUXIAM,谢谢他提供这么好的资料，祝他更成功！
我只发模具图片和附件，大家先交流一下，文字编辑，结构说明这几天补上！
一，零件分析

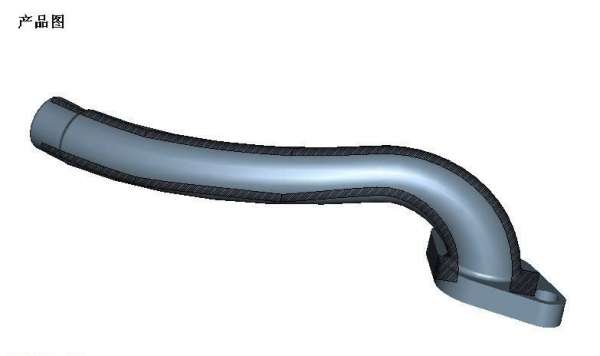

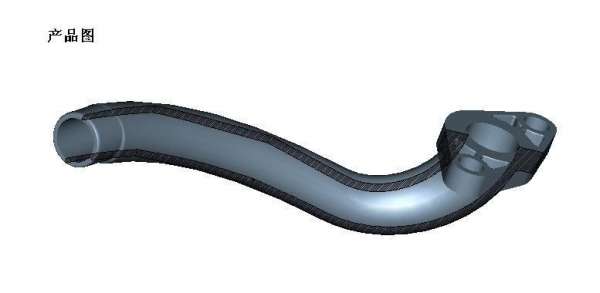

1，制品材质： POM+GF30%,收缩率1.12%。相关材质资料如图：

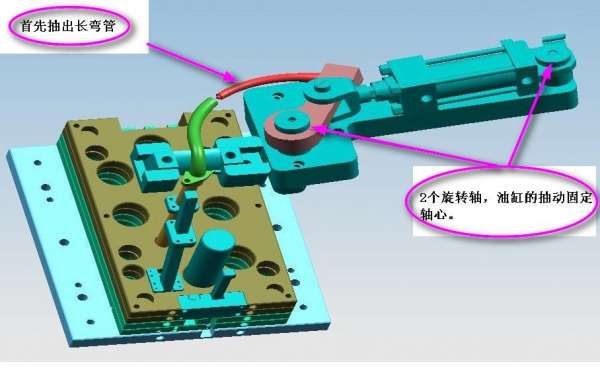

2，制品难点：2段圆弧抽芯。大圆弧抽芯带有相应的角度。难度系数大。行程长所以采用油缸来抽芯完成。动作简易，运转灵活，减少空间配合。小圆弧抽芯利用相应的支点顶出制品，制品顺着弧度圆滑脱开，动作简单。但有可能会给制品留下顶出痕迹。

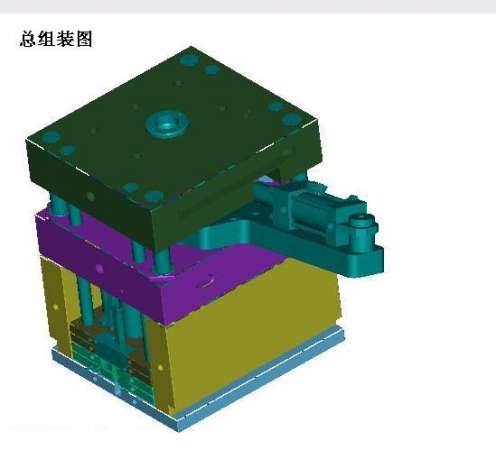

二，模具组装图

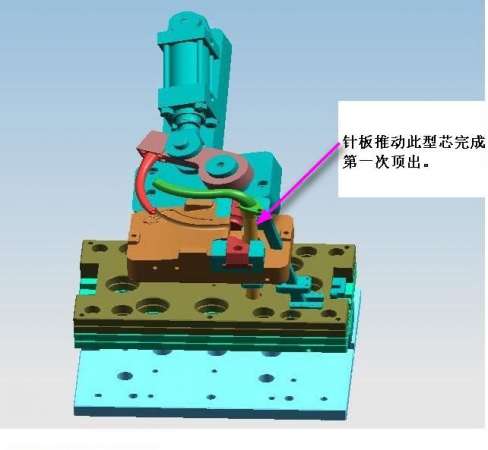

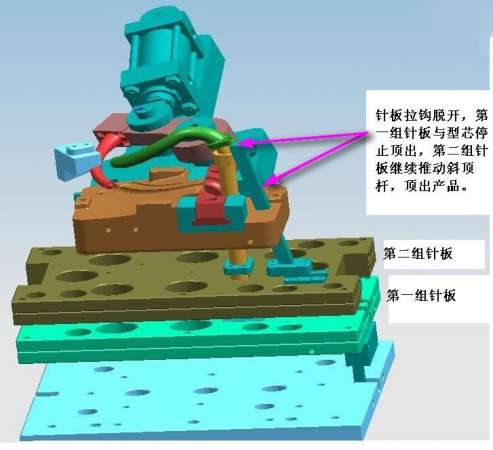

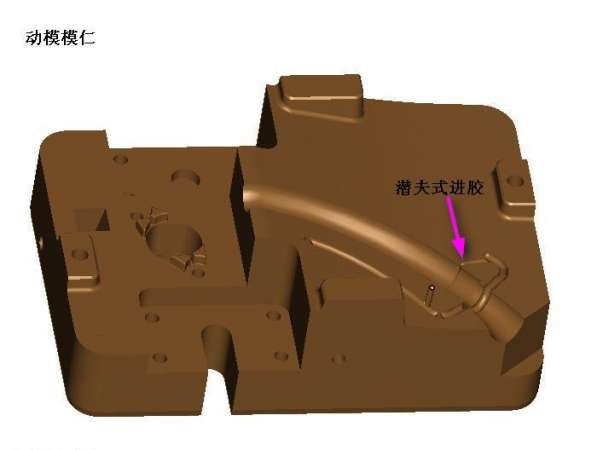

三，模具结构分析

四，细节交流
      1，扣鸡使用较为广泛，它的结构动作就不加于说明。
      2，自己感觉较不理想是顶出的行程大，加高整体模具厚度。大家可以交流一下，我相信还有可以改善的地方。

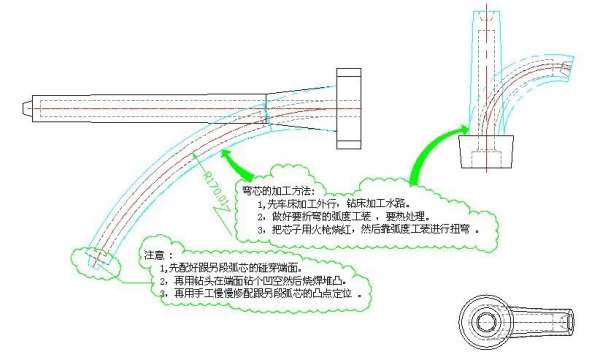

      3，关于弧芯的加工方法，如图：（以下是自己的见解提供大家参考）

五，上传图档

斜弧弯抽和顶弯弧脱结构-2D+3D
