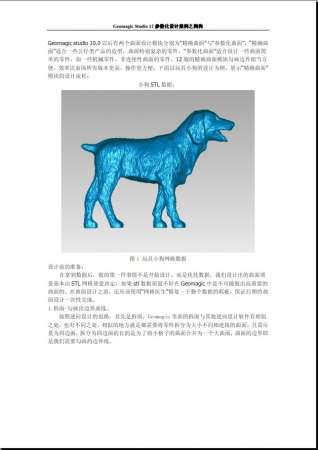

Geomagic studio 以后有两个曲面设计模块分别为“精确曲面”与“参数化曲面”，“精确曲面”适合一些公仔类产品的造型，曲面特别复杂的零件，“参数化曲面”适合设计一些曲面简单的零件，如一些机械零件，非连续性曲面的零件，12版的精确曲面模块勾画边界相当方便，效率比前面所有版本更高，操作更方便。下面以玩具小狗的设计为例，展示“精确曲面”模块的设计流程：

设计前的准备

在拿到数据后，做的第一件事情不是开始设计，而是优化数据，我们设计出的曲面质量基本由STL网格质量决定，如果stl数据质量不好在Geomagic中是不可能做出高质量的曲面的。在曲面设计之前，还应该使用“网格医生”修复一下整个数据的瑕疵，保证后期的曲面设计一次性完成。

1. 拆面-勾画出边界曲线

按照逆向设计的思路，首先是拆面，Geomagic里面的拆面与其他逆向设计软件有相似之处，也有不同之处。相似的地方就是都需要将零件拆分为大小不同相连接的曲面，且需尽量为四边面，拆分为四边面的目的是为了将小格子的曲面合并为一个大曲面，曲面的边界即是我们需要勾画的边界线。

在Geomagic曲面的设计中，怎么勾画边界线便是设计的关键，也是最难的地方，直接决定了最终设计数据的曲面布局。勾画出曲线后，投影一次边界。

2. 移动面板

第二步我们才开始进入"精确曲面"模块，“探测曲率”——“构造曲面片”——“移动面板”，前两步都使用命令默认值，自动生成，“移动面板”便是将杂乱的网格线，整齐化。这一步的规划决定了曲面的精细程度,UV方向的格子数量需要根据零件的精细程度做出调整，格子越少，曲面越模糊。

3. 创建格栅

这一步使用命令的默认值，自动完成。

4. 创建曲面，合并曲面

使用命令默认值，自动计算完成，合并后的曲面即为大曲面。最后导出stp或igs格式数据。
