分享PM一个复杂大模刀路

PM的人生 · 发表于 2012-6-11 08:45:21

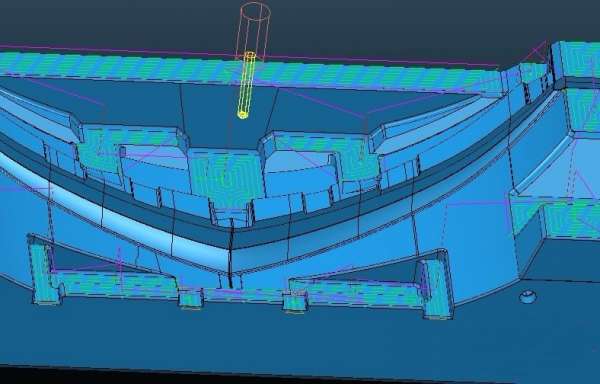

分享PM一个复杂大模刀路

东西有点大了,上传又慢,呵呵....要稍等,如有不合理的地方,大家也可指出,记得帮我顶点人气啊,呵呵{:soso_e112:}

游客，如果您要查看本帖隐藏内容请回复

不忘不语 · 发表于 2021-6-28 11:30:11

代码
G00       快速定位       　G44       刀具长度负向补偿       G72       任意角度直线上孔的分布
　G01       直线插补运动       ※G45       刀具位置补正伸长       G73       高速深孔啄钻循环
　G02       顺时针圆弧插补运动       ※G46       刀具位置补正收缩       G74       攻左旋螺纹循环
　G03       逆时针圆弧插补运动       ※G47       刀具位置补正2倍伸长       G76       精镗孔循环
　G04       程序暂停       ※G48       刀具位置补正2倍缩短       G80       取消固定循环
　G09       主轴准停       　G49       取消刀具长度补偿       G81       钻孔循环
※G10       资料设定       　G50       取消缩放       G82       沉头钻孔循环
※G11       资料设定模式取消       　G51       图形缩放       G83       深孔啄钻循环
※G15       极坐标指令取消       ※G52       特定坐标系设定       G84       攻右旋螺纹循环
※G16       极坐标指令       ※G53       机械坐标系选择       G85       饺孔循环
　G17       选择X，Y平面       　G54       选择工件第1坐标系       G86       镗孔循环
　G18       选择X，Z平面       　G55       选择工件第2坐标系       G87       反镗孔循环
　G19       选择Y，Z平面       　G56       选择工件第3坐标系       G88       镗孔循环
　G20       选择英制编程       　G57       选择工件第4坐标系       G89       镗孔循环
　G21       选择公制编程       　G58       选择工件第5坐标系       G90       绝对坐标编程
※G22       内藏行程检查功能 ON       　G59       选择工件第6坐标系       G91       增量（相对）坐标编程

渴死的鱼2 · 发表于 2019-2-25 13:08:27

名       加工深度       　　进给       　　转速       加工深度       进给       转速
63R6       0.7-1.2       1000-1500       700-1000       0.3-0.5       1500-2000       1000-1500
52R6       0.6-0.8       1000-1800       700-1000       0.3-0.4       1500-2000       1000-1500
50R6       0.5-0.7       1000-1800       700-1000       0.3-0.4       1500-2000       1000-1500
30R5       0.4-0.6       1000-1800       1000-1200       0.3-0.4       1500-2500       1500-2000
25R5       0.3-0.5       1000-1800       1200-1500       0.2-0.4       1500-2500       1500-2000
20R5       0.2-0.3       1200-2000       1200-1500       0.2-0.4       1500-2500       2000-2500
16R4       0.2-0.3       1200-1500       1200-1500       0.2-0.3       1500-3000       2000-2500
25R0.8       0.2-0.3       1200-1500       1200-1500       0.2-0.3       1500-3000       2000-2500
20R0.8       0.2-0.3       1200-1500       1200-1500       0.15-0.2       1500-3000       2000-2500
16R2.8       0.2-0.3       1500-2000       1500-2000       0.15-0.2       1500-2500       2000-2500
12R0       0.15-0.20       1500-2500       2000-2500       0.1

DON＇T_CRY · 发表于 2019-4-17 13:50:15

G 代码 G00 快速定位　G44 刀具长度负向补偿 G72 任意角度直线上孔的分布　G01 直线插补运动 ※G45 刀具位置补正伸长 G73 高速深孔啄钻循环　G02 顺时针圆弧插补运动 ※G46 刀具位置补正收缩 G74 攻左旋螺纹循环　G03 逆时针圆弧插补运动 ※G47 刀具位置补正2倍伸长 G76 精镗孔循环　G04 程序暂停 ※G48 刀具位置补正2倍缩短 G80 取消固定循环　G09 主轴准停　G49 取消刀具长度补偿 G81 钻孔循环 ※G10 资料设定　G50 取消缩放 G82 沉头钻孔循环 ※G11 资料设定模式取消　G51 图形缩放 G83 深孔啄钻循环 ※G15 极坐标指令取消 ※G52 特定坐标系设定 G84 攻右旋螺纹循环 ※G16 极坐标指令 ※G53 机械坐标系选择 G85 饺孔循环

lingzhilin · 发表于 2012-6-11 08:48:33

顶出图档来

米多虫方 · 发表于 2012-6-11 09:46:34

我来点评一下:个人意见而已{:soso_e129:}

看不清的,请点图看大图

优胜UG周平老师 · 发表于 2012-6-11 10:12:23

这模是什么模,好像是汽车上的

吴忠 · 发表于 2012-6-11 11:06:25

这模具可是真的有点难度了,我看看,应该下刀的地方不太对啊

campower · 发表于 2012-6-11 12:34:29

ddddddddddddddddd

solidworks之峰 · 发表于 2012-6-11 15:44:22

SW能做这样的刀路可就大大了

05.04.2011 · 发表于 2012-6-11 19:46:46

11111111111111111111111

im2587 · 发表于 2012-6-11 19:51:42

11111111111111111111111111

XZL0311 · 发表于 2012-6-11 20:58:54

看看如何
