第84讲 NX10实例教程——四爪支座零件（对称结构观察重要性）

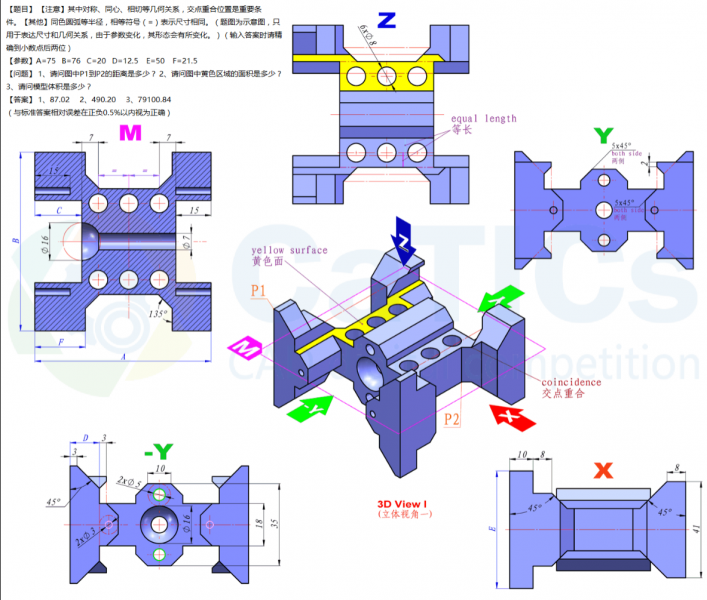

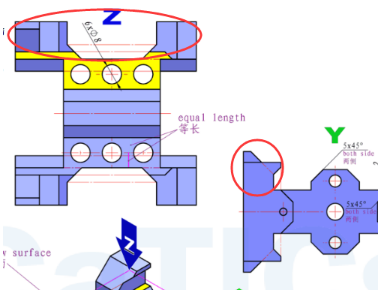

图形分析：该造型特点为镜像类，但特殊之处在于中间方块显示出对称，可四爪又不是对称，y和-y两个方向的脚形态不同但有相同之处，总体感觉别扭，无从下手。针对这样的造型，还是要根据需要绘制半侧或者1/4侧等等，半侧里需要绘制到什么形态进行镜像，然后再进行修改，这是咱们要先观察到。

图中我们选择1/4形态进行绘制，左右在下图中位置是相同的，也就是d的厚度，后面的多出一个台阶，所以要先绘制前面形态，且不可先添加斜角，镜像后，再添加台阶。

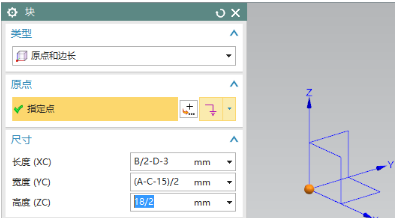

块，长方体，完成中间的正方体，根据上面的分析，此处利用块来完成1/4形态，且要完成前面（-y方向/左侧）的形态，尺寸直接，再镜像会方便点，技巧如下，先以0点设置好半长参数，确定。

双击块进入对话框进行调点，目的是让上面输入的表达式在软件中创建出来，下图中显示如下

打开点构造器，点偏置，绝对0点为参考点，矩形偏置里，选择表达式，按照公式过滤形式，找到上面的两个表达式，按照方向进行添加，注意添加负号，确定后完成。

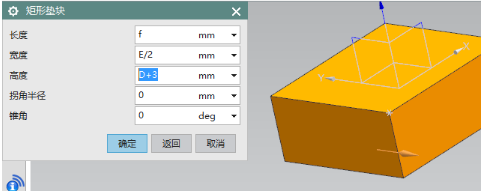

垫块，选择上方表面，依据参考设置参数

定位操作，下方两条线共线对齐，左侧两条垂直设置c距离

垫块，选择前表面，y方向棱边为参考，采用测量方式量出长度和宽度，高度依据斜角对齐设置为5，定位操作使用共线操作实现棱边对齐

垫块，选择上表面，y方向为参考，测量长度，宽度依据斜角和10进行计算，高度采用表达式，或者放置到基准面上

腔体，矩形选择下图表面，短边为参考，设置长和宽大一些，深度依据尺寸进行计算

定位操作选择垂直，设置10距离，前后已跨越实体不用定位

斜角，根据图形标注8，需要进行测量和表达式结合，测量缺口长度减去8，就是斜角距离

偏置面，根据形态特点，应该留出3的一个扩大

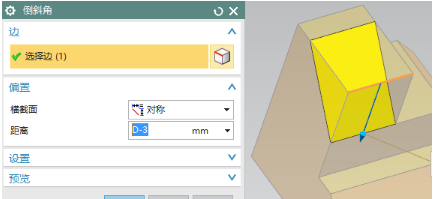

斜角，这两个棱边斜角相同可以放到一起，这个操作和偏置面操作不能颠倒，否则偏置面后底侧为倾斜面，不合要求

斜角，这个斜角看似缺少尺寸，实际是一个技巧，暂时把这个斜角拉大

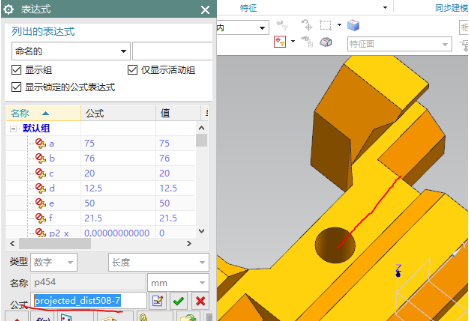

确定后，下图效果，有一个小线，依据图意，这个位置是一个点，所以需要反向调整距离，通过测量可以看出是0.5

返回修改距离为6，确定后即可为一个点

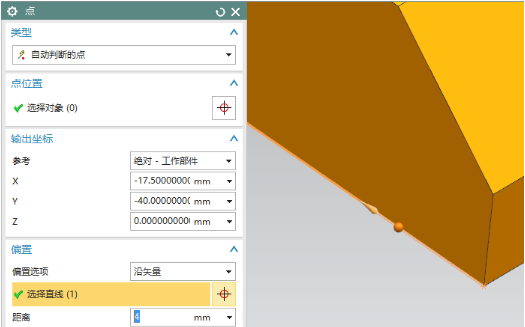

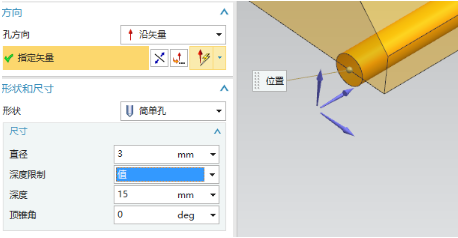

孔，点构造器，以端点为参考点，矢量选择棱边，设置距离，需要进行计算斜角和3两个参考数据

确定后，这个点位处可以产生两个方向的孔，手动矢量选择自己需要的方向

镜像几何体，以基准面进行镜像

线性尺寸，修改右侧高度，之所以先修改，此时面简单，如果添加其他特征后，再调整高度，需要移动的面较多，较容易出错。

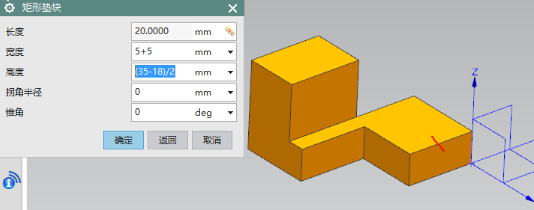

垫块，选择前面表面，红线位置棱边为参考，测量程度，设置其他参数，去除斜角特征，目的是方便对齐，共线操作实现棱边对齐

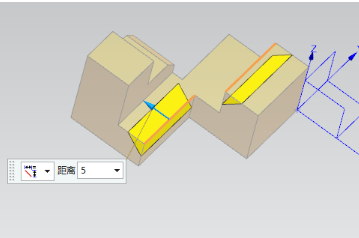

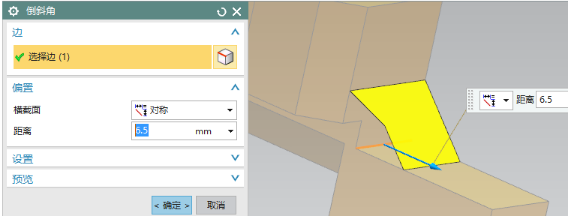

斜角，设置对称距离

删除面，直角面任选一个进行删除截断

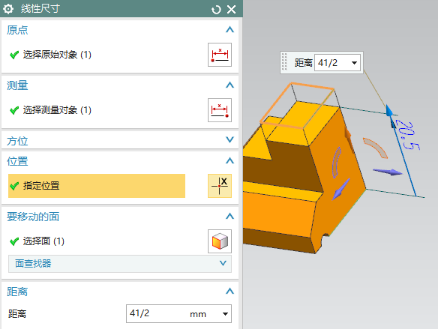

线性尺寸，直接修改距离，两侧爪距离不等，如果采用偏置面的话，还需要计算，不如线性尺寸修改起来方便，直接填入图形中标注数据，移动面要及时添加孔底面这个是一个相对移动

斜角，选择棱边进行计算距离

镜像几何体，以基准面进行镜像

求和，把所有的实体求和为一个整体

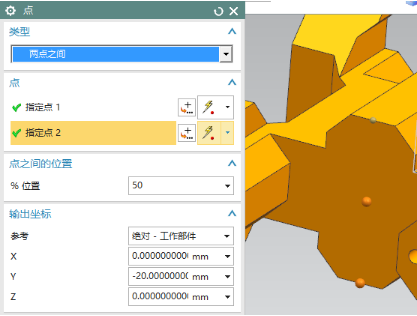

孔，点构造器，两点之间，捕捉上下边中点

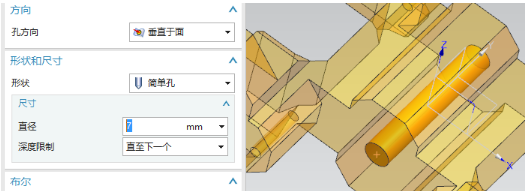

确定后，设置孔参数

球体，直接捕捉圆弧圆心求差

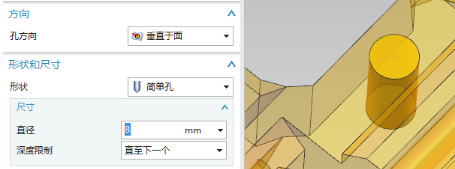

孔，上下孔特点依据图形中相切圆定位特征，选择两点之间，利用点构造器，直接创建2个点

确定打孔

孔，点构造器，两点之间打出单侧孔

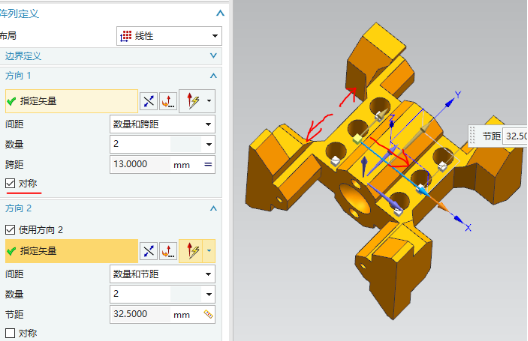

阵列面，线性，y方向勾选对称，孔创建到中间需要向两侧阵列，依据图形标注使用跨距比较好测量，不用进行复杂计算。再使用方向2，选择x方向，节距采用测量方式，依据图形标注来选择，尽量不用进行计算。

方向1中跨距测量和表达式设置

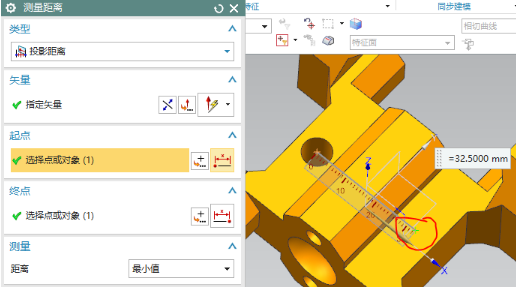

方向2中跨距测量，对称侧使用点构造器捕捉点

距离

黄色面

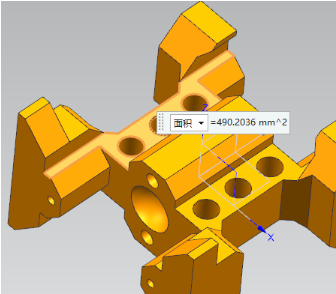

体积
