第79讲 NX10实例教程——嘴型护盖（修剪圆角处理）



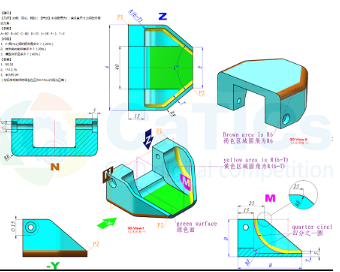

图形分析：该造型的主要为圆角和斜角特征居多，圆角处理时需要考虑到先后顺序及集合的添加，需要一定的思考和技巧，本造型中，有一处圆角粉色的1/4圆角处理的时候需要使用圆角中的修剪方式，这个在一些建模中很少遇到。另外从造型上来说，对称结构，从半体角度来造型，整体进行镜像，不建议进行多次的特征镜像。

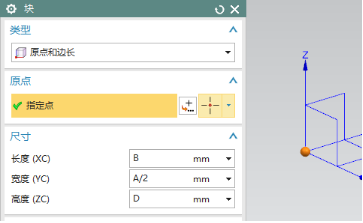

块，长方体，由于是半体机构，以基准位置为准进行半体造型，以绝对0点为角点设置参数。



斜角，斜角命令没有集合设置，需要逐一进行斜角操作，根据图形标注情况进行类型选择，一定要根据绘图区参数位置进行数据填写

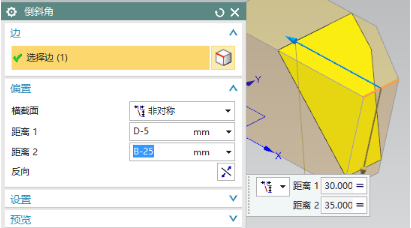

斜角，选择棱边，根据图形标注选择距离形式



圆角，这个圆角把多个棱边放到一起处理，按道理应该先处理竖直的棱边，这样使底部棱边形成相切曲线，鉴于此处棱边比较少，形体也比较规则，使用集合的形式把这些棱边一起放到一个命令中，以达到简化建模操作步骤目的。

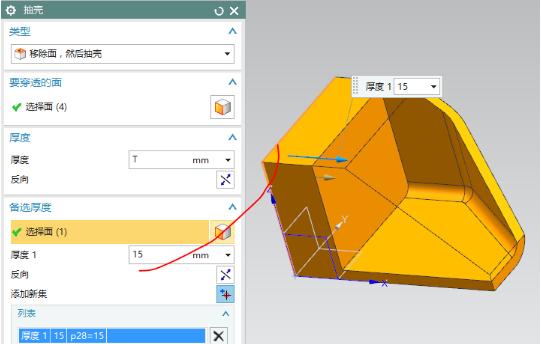

抽壳，设置整体厚度，删除掉相应的面，备选厚度使底面加厚

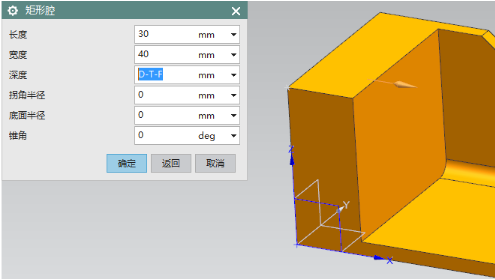

腔体，矩形，选择哪个面都可以，配合参考和定位即可，此处选择上表面，依据参考设置参数，长度任意，其他选择40，目的是定位方便，深度准确



定位操作，依据下图情况，只需要做出x轴与短中心线共线即可，两侧超出实体范围可不用定位

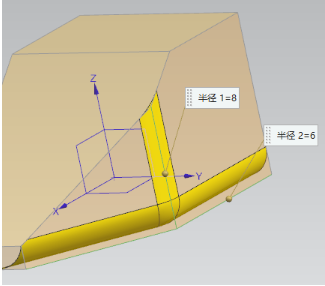

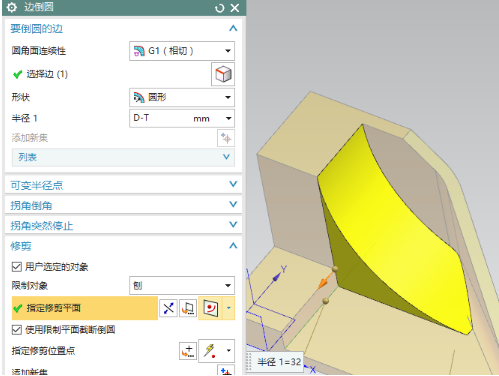

圆角，选择底侧长棱边，由于这个棱边上需要两种圆角，在一个命令中无法完成必须分次完成，这个1/4圆弧圆角只能倒出一部分，需要使用修剪设置，启用后，利用平面进行圆角修剪



圆角，图形中多处棱边不相连，利用集合的形式把圆角添加上即可

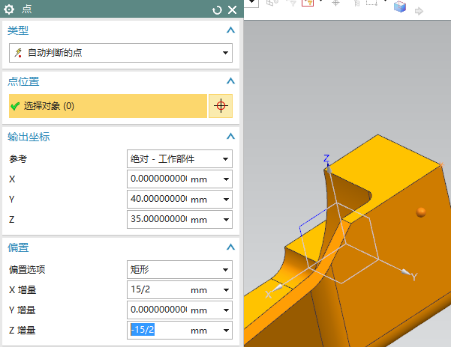

孔，点构造器，依据15的相切圆特征，以角点为参考点，进行矩形偏置，依据方向进行正负区分

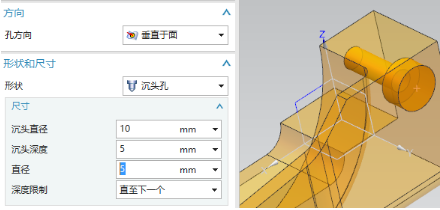

确定后，沉头孔，设置参数

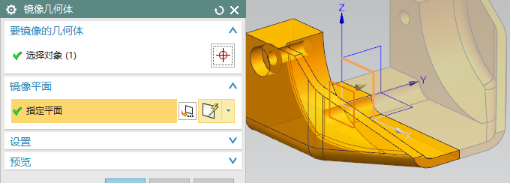

镜像几何体，以基准面进行镜像



求和，把两个实体求和

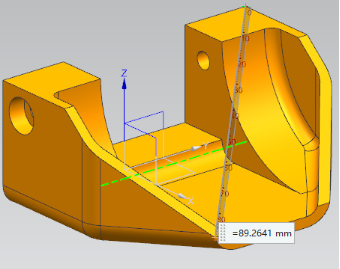

距离测量

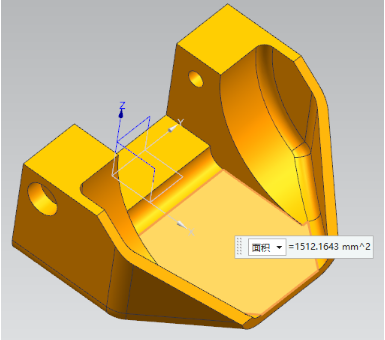

绿色面测量，面过滤器里切换到单个面

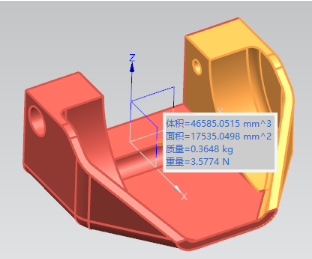

体积测量
