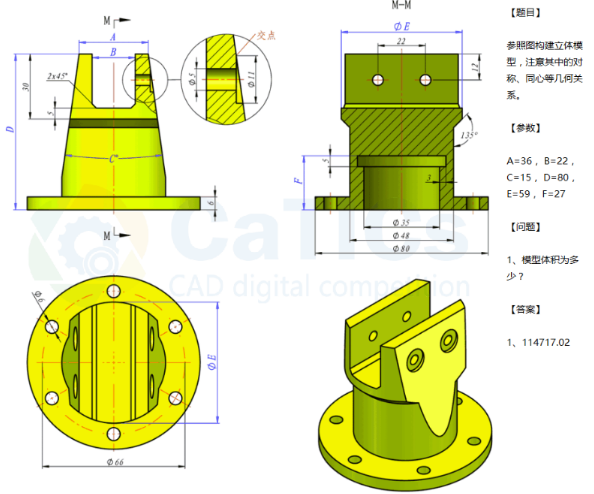

图形分析：圆柱体和垫块外侧外形，腔体、孔、斜角完成细节，主要的问题是在顶部沉头孔创建，沉头没有深度所以需要同步建模命令来调整位置，另外，内部沉头孔的创建也有别于常规，是在内部开始放置沉头，垂直于面方式无法完成，切换到矢量即可完成，这是一个逆向思考。

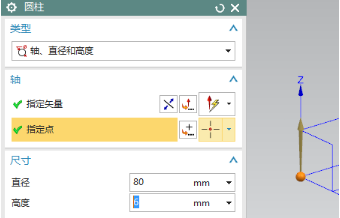

圆柱，完成底座实体

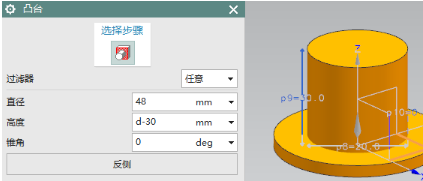

凸台，选择基准面放置，减少计算量，点到点定位

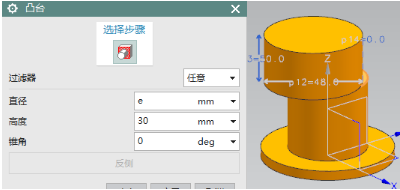

凸台，选择上表面，设置参数，点到点定位

斜角，采用测量形式完成对称斜角

测量是直接选择两个象限点

拔模，分型面，面是点的形式来完成，采用偏置方式

确定后，脱模方向指的是与分型面垂直的方向，依据面原来的形态与旋转后的状态，设置角度

镜像面，把拔模的面镜像一份

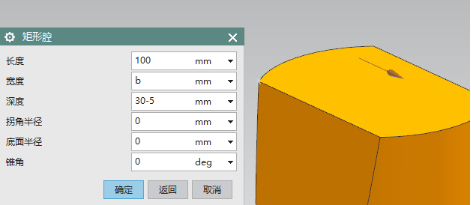

腔体，选择上表面，按照参考方向设置参数，长度长一些

共线，从下图来看x方向已经超过整个实体范围，可以不用定位，只需要把y 方向定位即可，共线操作

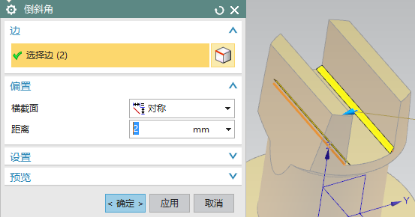

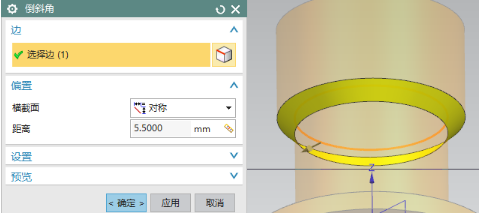

斜角，选择棱边

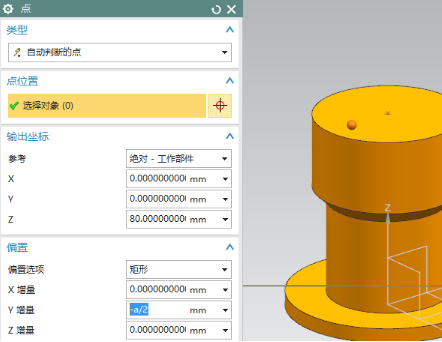

孔，点构造器，矩形偏置z方向设置距离

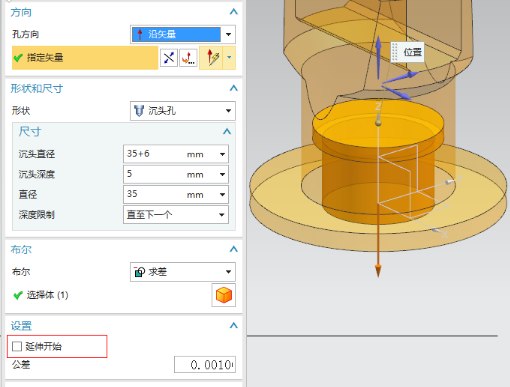

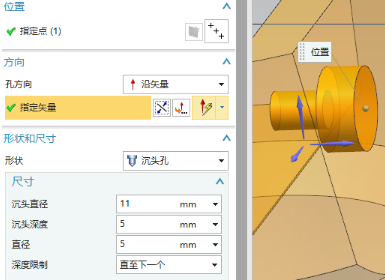

方向切换到矢量形式，设置参数，另外一定要去掉延伸开始，否则整个实体将被打穿

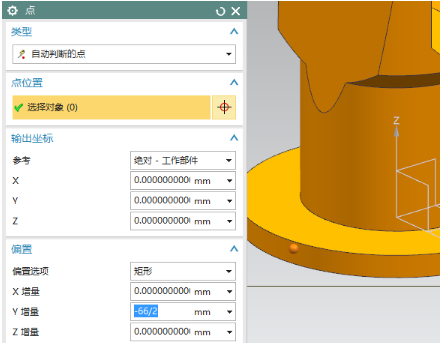

孔，点构造器，依据图形孔方向，y方向偏置

确定，孔参数设置

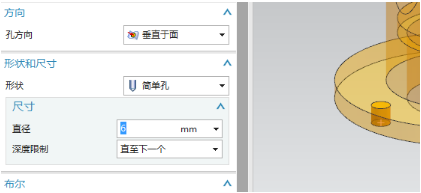

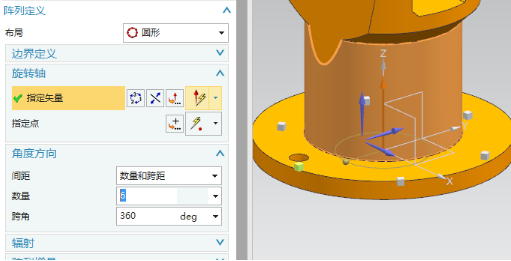

阵列特征，圆形阵列，设置参数，方式切换到简单孔

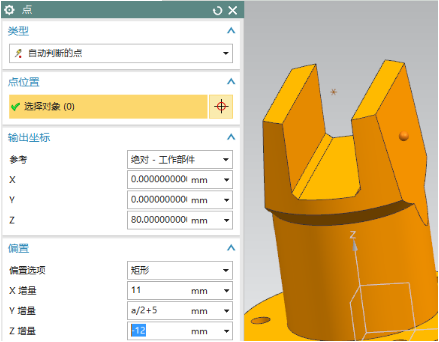

孔，点构造器，捕捉顶面圆弧圆心，添加矩形偏置，y偏置数据具体不清楚，按照a范围添加一个5留出一个深度

确定后，沉头参数设置

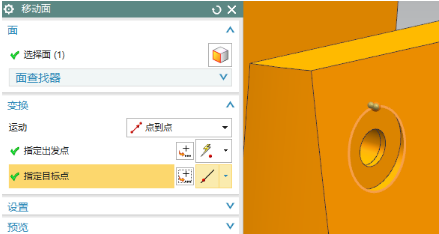

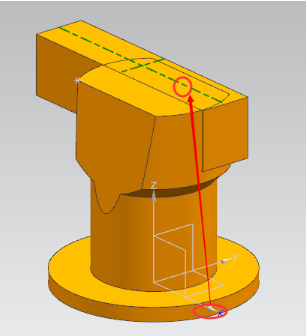

移动面，点到点，出发点为圆弧的象限点，这个可以直接选择，由于目标点位置不是一个正常的圆，需要切换到点构造器，线上点，选择一个位置，修改位置为0，来找到这个圆弧的极限位置

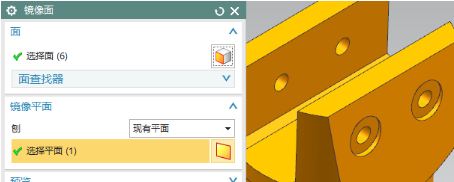

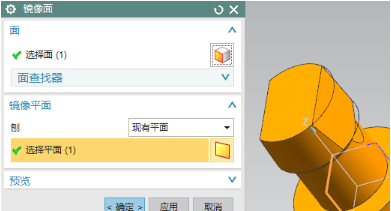

镜像面，沉头孔的面，选择一个，切换到特征面即可完成整个面选择，选择中间面

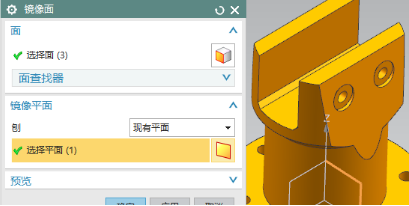

镜像面，把一侧面镜像一份出去

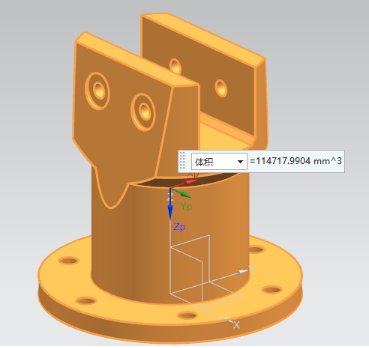

体积
