牛人教你如何用NX10.0 画箱盖

优胜客服王老师

箱盖

模型分析：创建方块、垫块（拐角）、孔
建模分析：先外形、再细节、由下向上顺序
1、创建方块

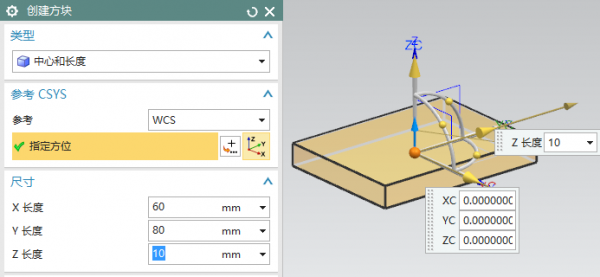

中心对正实体，因此要旋转创建方块来完成，这样才能方便后续特征等位操作。按照图纸摆放位置，进行尺寸设置。

2、垫块

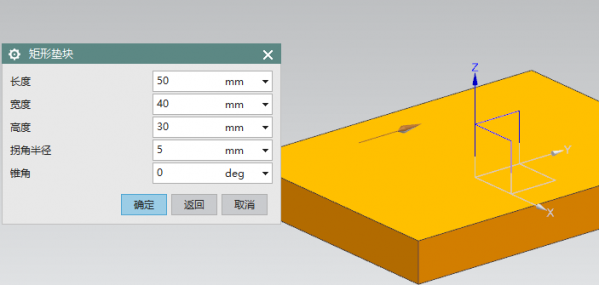

选择上表面作为垫块放置面，按照参考方向设置尺寸参数，注意设置拐角半径，内部壳体厚度为5而且没有圆角，因此这个拐角的半径是5，均厚计算

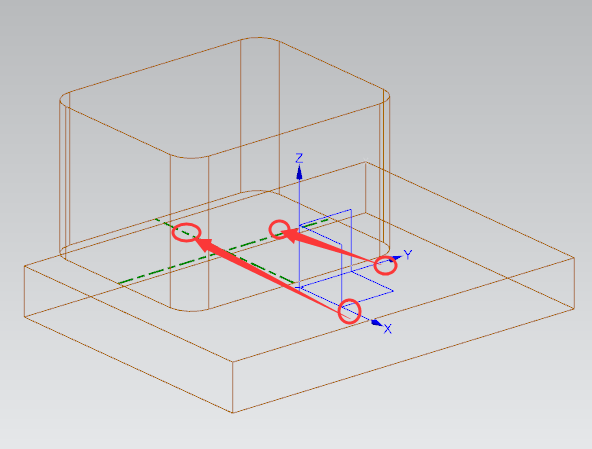

基准坐标系在正中间，因此选择线到线，做两次共线操作，按照下图进行选择，注意先后顺序。

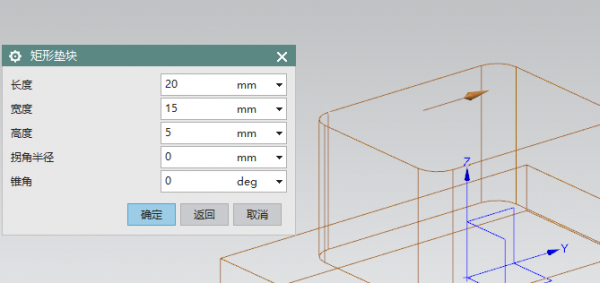

再次启用垫块，按照图示参考方向设置尺寸参数

共线操作2次，按照图示进行选择棱边

3、抽壳
箱体内部为壳体，而且是不均匀的厚度，先设置主厚度，再在备选厚度里设置相应厚度，再选择相应的面即可。

4、垫块
抽壳时必定要简化实体，因此对前面的这个垫块在抽壳后，再进行添加，选择前表面，z方向棱边做参考

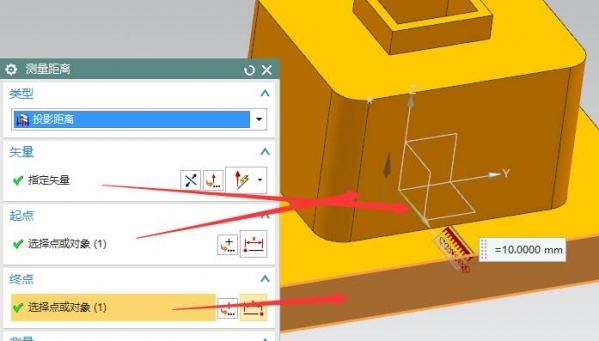

高度方向采用测量方式完成，有现成的位置

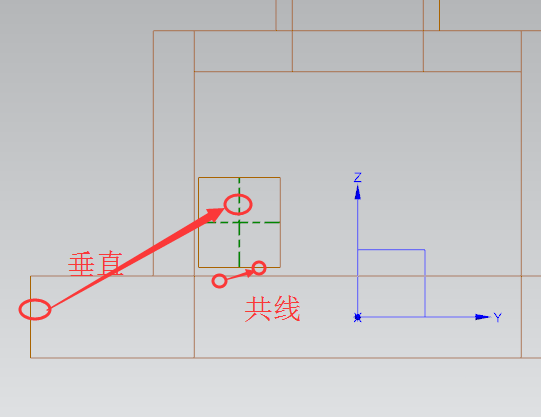

垂直定出30距离，和共线完成边重合操作

6、边倒圆

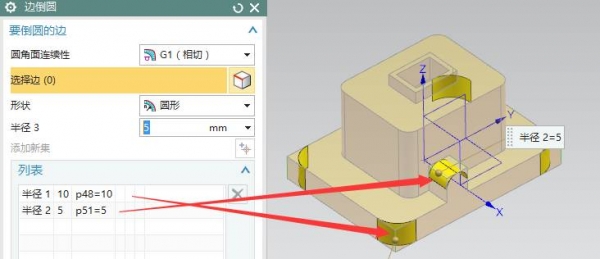

底板和前部垫块，采用添加集合的方式来完成，这些棱边之间没有关联，可以放到一个操作里完成

7、孔

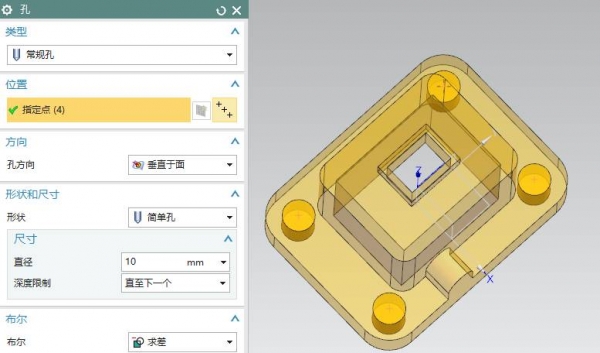

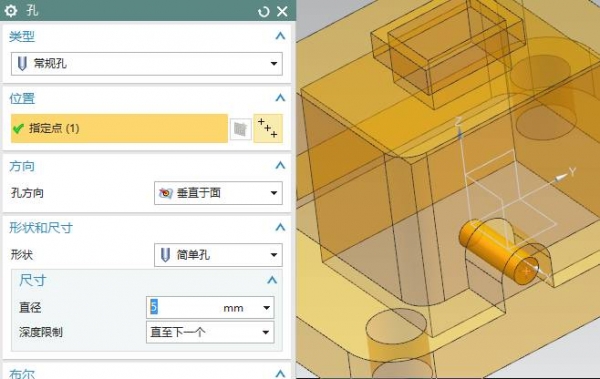

利用圆角圆弧的圆心添加上孔，具体设置如下

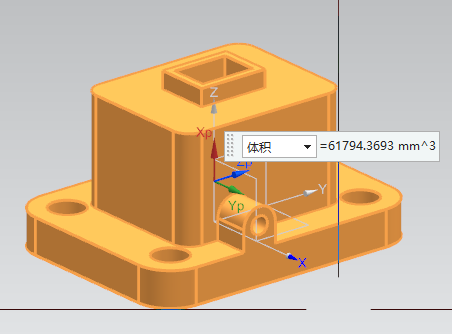

8、效果图及体积
