[UG] 一直不明白这样的图用UG怎么画

[复制链接]
发表于 2015-5-18 15:19:00 | 显示全部楼层 |阅读模式

温馨提示:马上注册,回复帖子即可免费下载;查找资料,请用搜索

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
一直不明白这样的图用UG怎么画,就是中间那几根缠绕的槽,用什么命令画?
优胜专注教学 技术实力最强 www.ysug.com
发表于 2015-5-19 16:35:58 | 显示全部楼层
建议用PROE画
优胜专注教学 技术实力最强 www.ysug.com
回复 支持 反对

使用道具 举报

发表于 2015-5-19 20:39:43 | 显示全部楼层

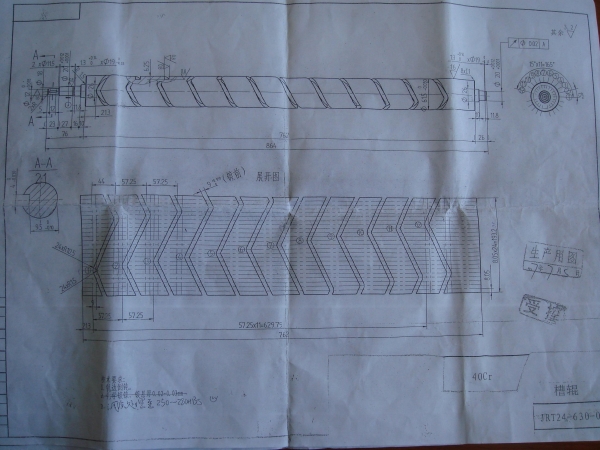

你可以参照proe的方法用UG画,图纸已经给出了展平图纸,就已经提供了一个信息,可以先画展平的形状,再环形折弯成圆形:

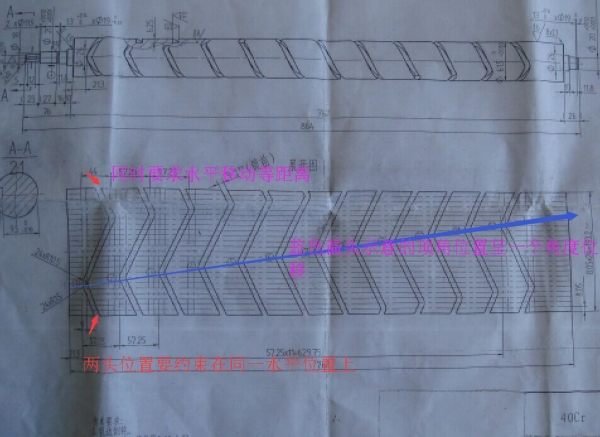

图纸上要注意几个地方
因图纸不清楚,尺寸是随意定的,有些约束方面可能不合理,你可按照图纸的实际要求进行更改

PROE做法,可参照方法

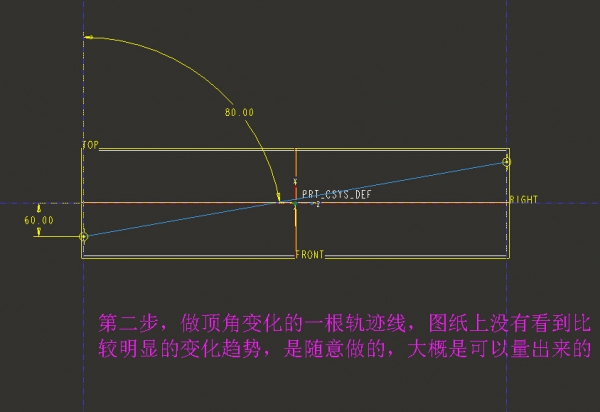

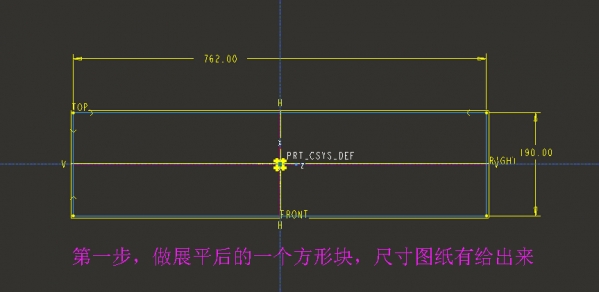

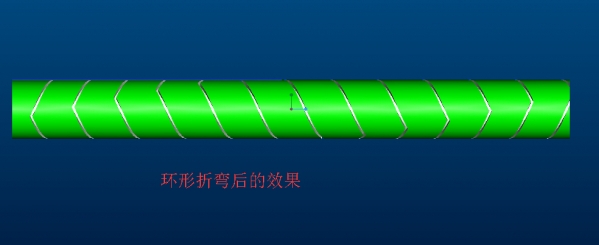

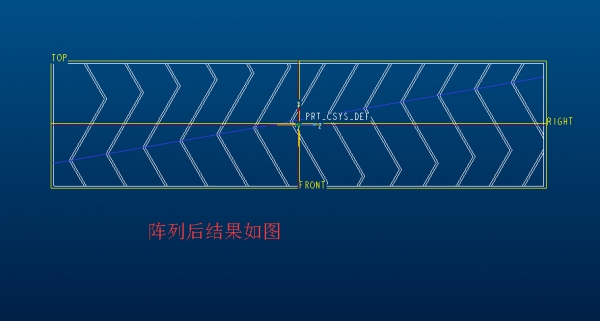

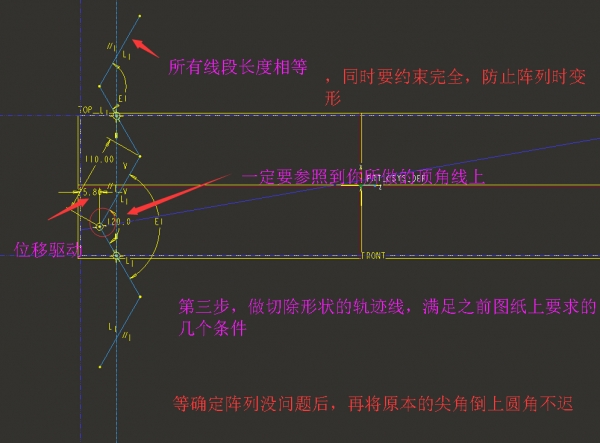

101.jpg 102.jpg 103.jpg 104.jpg 105.jpg 106.jpg zhwwan.prt.rar (575.42 KB, 下载次数: 6)
