本案例将带大家了解UG12的实体建模的详细过程，包括要画哪些草图（不一定所有的草图都要画出来），倒圆角的先后顺序等。

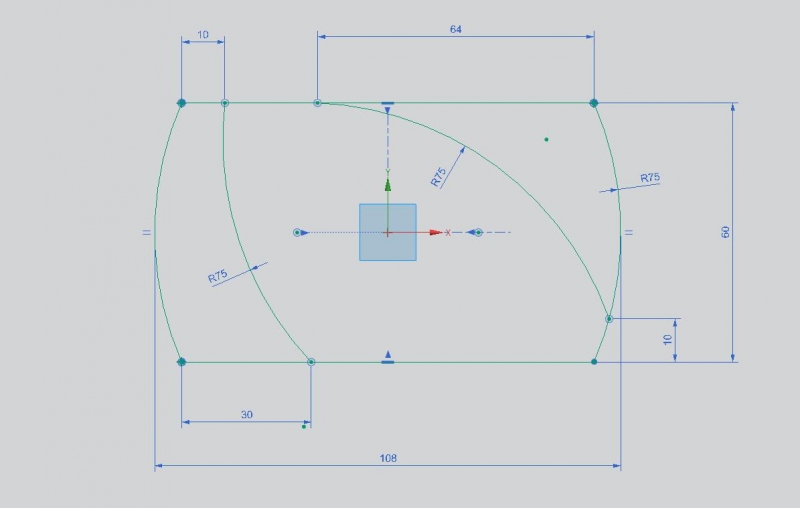

1.先把相机的主要轮廓、取景器的轮廓画出来。

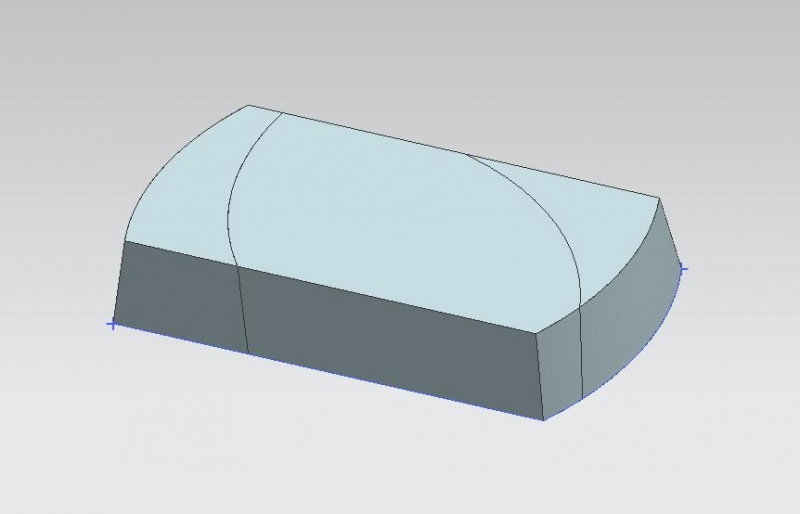

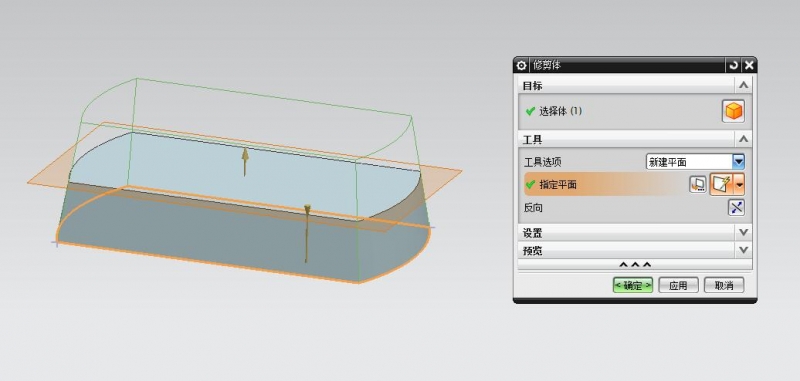

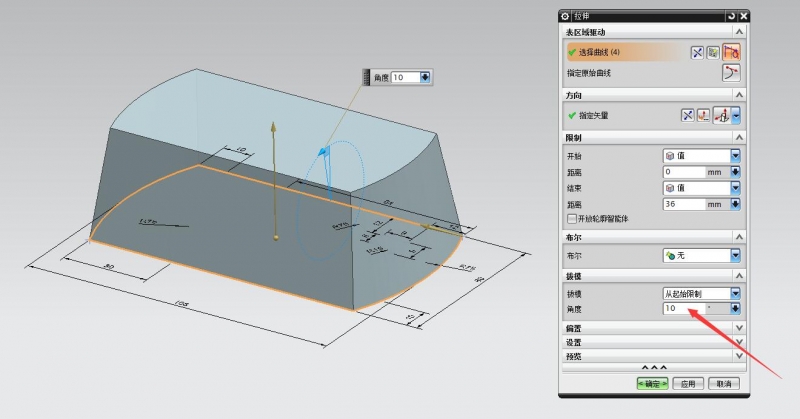

2.拉伸草图，并做10度的拔模，从底面偏置上来18毫米把上面的部分裁减掉。

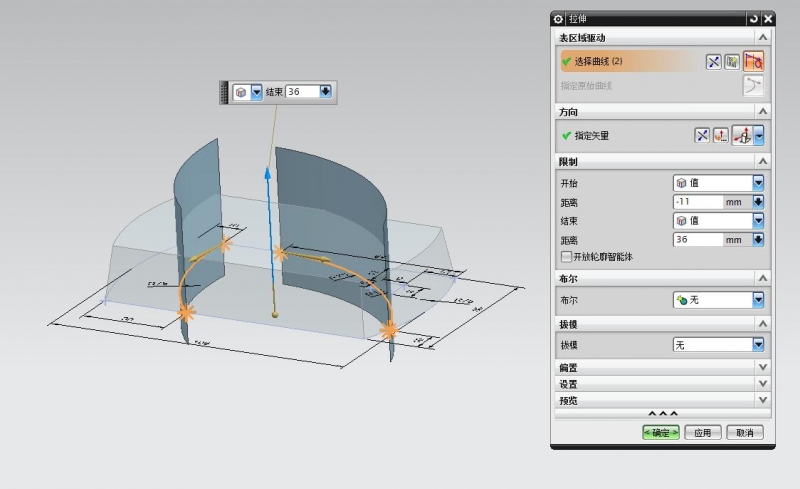

3.把中间分界线拉升成曲面，被实体求差，分成三段。

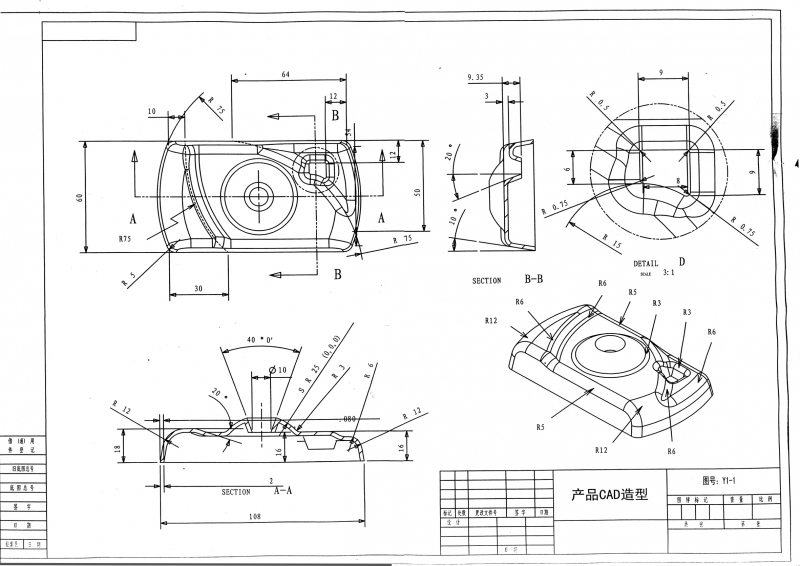

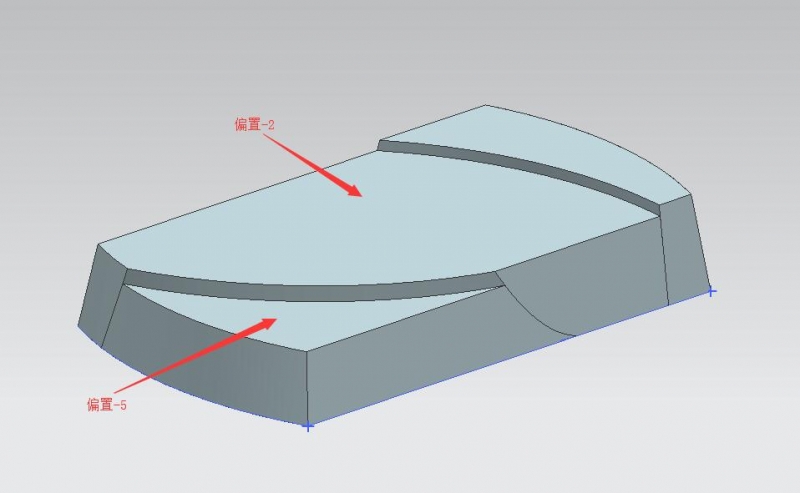

4.对照图纸，按下图所示偏置。

5.把三段全部合并起来，按图纸要求上面有一个20度的斜面，我们拔70度的模。

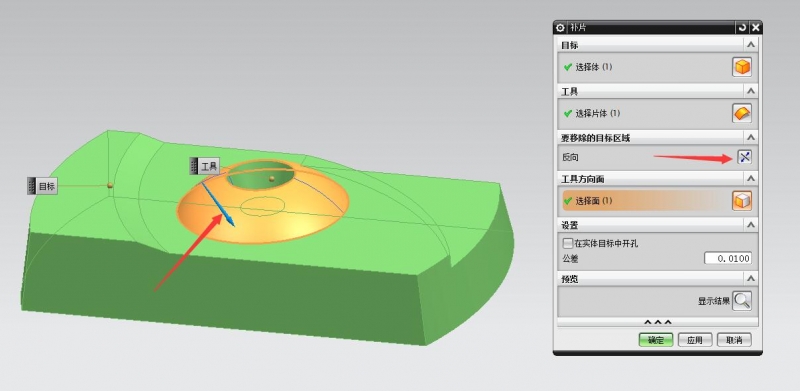

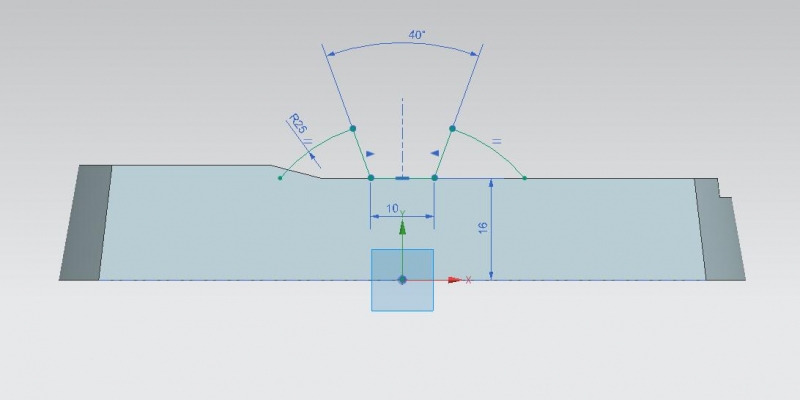

6.对照图纸把镜头的草图画出来，以中心旋转360度成一曲面，再跟实体做补片。

7.倒R3的圆角。

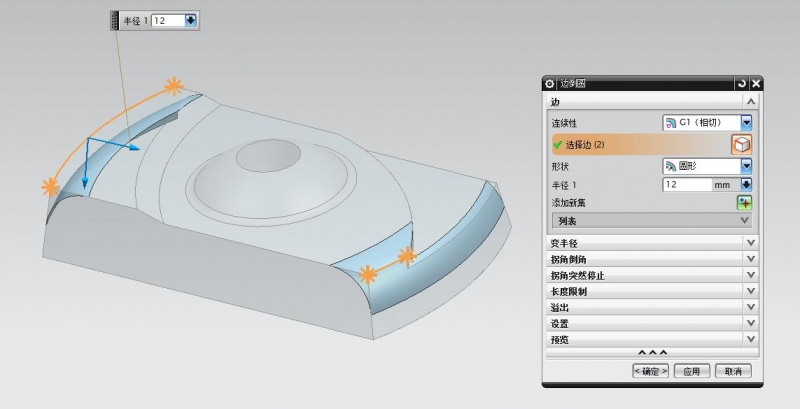

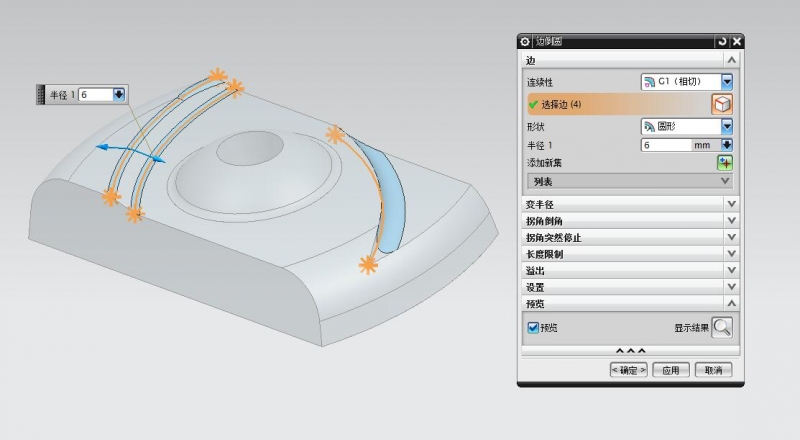

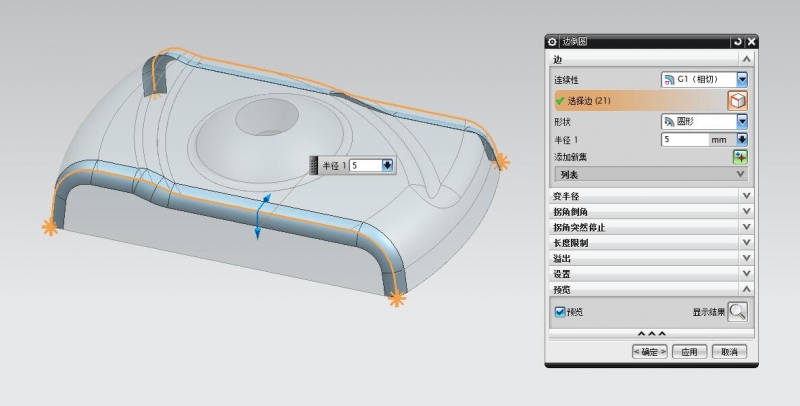

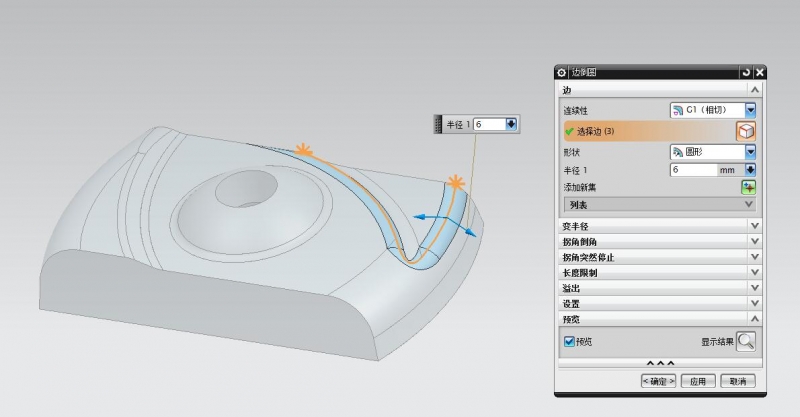

8.倒圆角还是遵循"先倒中间，再倒两边，先倒大的，后倒小的"原则。对照3D轴侧图倒不同大小的圆角。

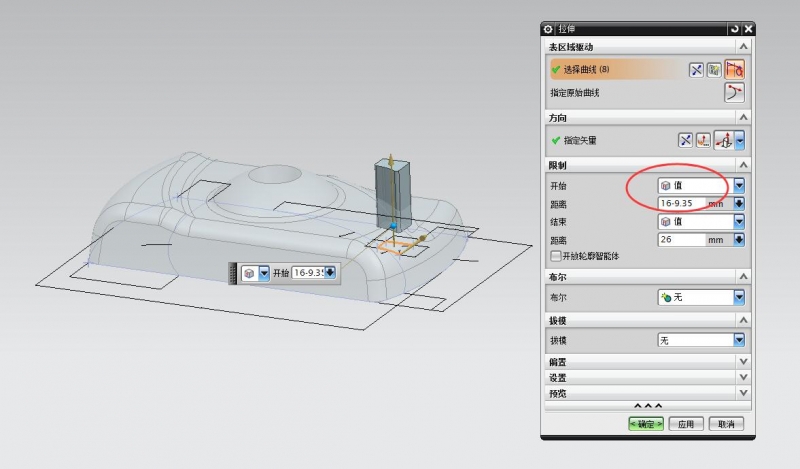

9.看图纸把取景器的形状拉伸出来，注意尺寸，先不要求差。

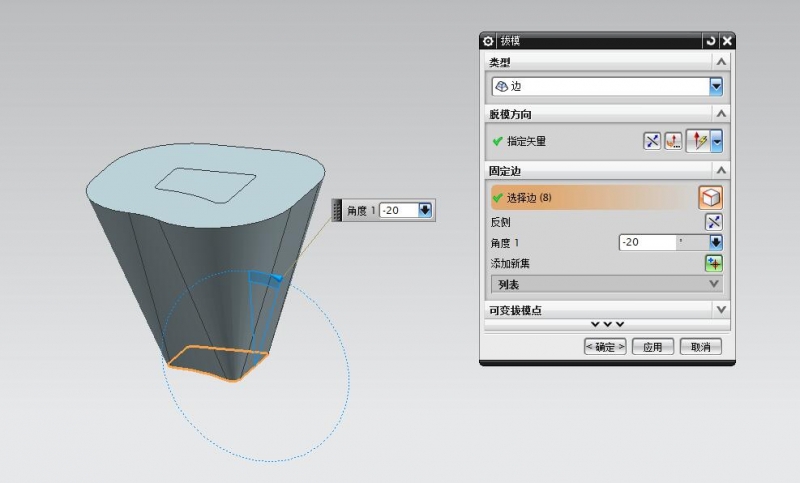

10.对照图纸把实体从底部做20度的拔模，用相机实体减掉。我们看两个剖视图，发现取景器的四个面都要做拔模的，所以我们把取景器形状的前后的R角0.5和0.75都要拉伸出来，这样20度的角才能拔得出来。如果没R角拉伸，拔20度的模是拔不出来的，这个要多试几下。

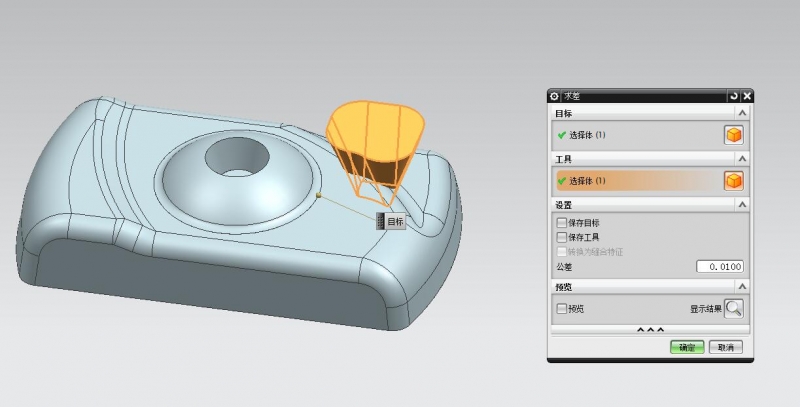

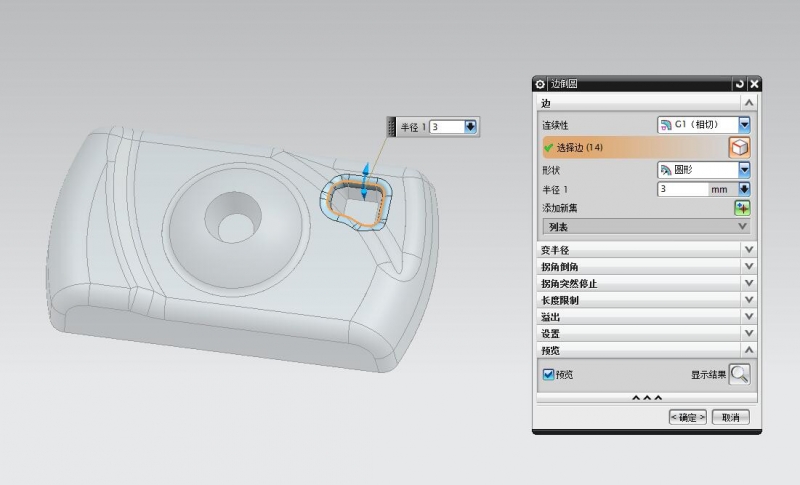

11.差掉以后，再来倒R3的圆角。

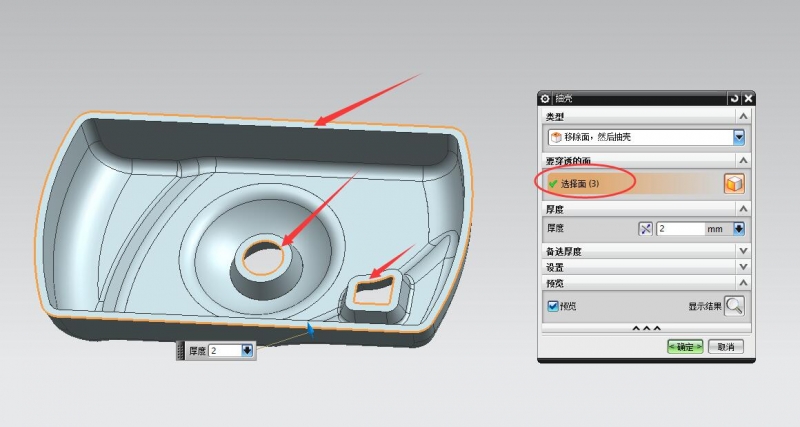

12.三个面抽壳，厚度是2毫米，注意是三个面。看图纸镜头和取景器的底面也是空的，所以也要抽壳。

13.真实着色的效果图。

0706.rar (619.18 KB, 下载次数: 502)

这就是整个模型的建模过程，希望对初学者有所帮助。
