经过上一讲后，我们基本了解了草图绘制工具和约束工具，下面这次我们通过几个小例子来把草图的绘制流程和其他工具使用添加进来。
实例


绘制草图时，观察非常重要，那么我们怎么来观察呢？
1、图形对称情况；
2、图形的基准位置
3、圆弧的圆心位置
4、直线或者圆弧相切情况；
把这些信息弄清楚之后，我们才好方便下手画图，而且约束和标注是穿插使用的，这样才能较快完成图形。
步骤

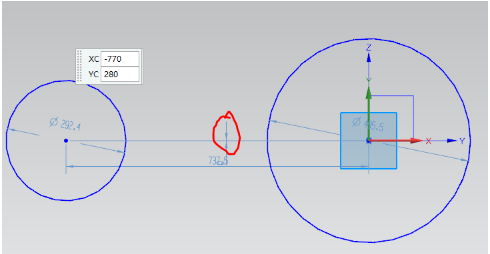

1、O，圆命令，以右侧圆圆心为基准位置，直接捕捉草图原点

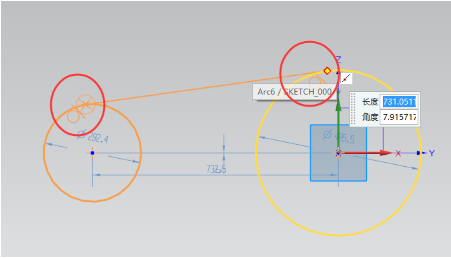

下一个圆时，出现的这个虚线，随便表示共线，但是还是需要点到点约束来完成确定位置，所以大家不同看这些符号，直接在大概位置绘制即可。

对齐后，会有一个虚拟的标注，只代表这个位置缺少标注信息，也就是标注缺失的一个记号，作用只有这一个，大家要切记。

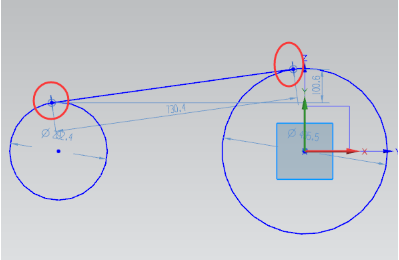

直线，直接捕捉圆上点，这样可以直接添加相切约束

点选后，直接捕捉到另一个线上点

完成后直接添加相切符号，且不用使用修剪命令进行修剪

如果在大概位置绘制一个线，这个线是一个任意线，需要使用约束来完成相切，下面我们来看一下相切用法

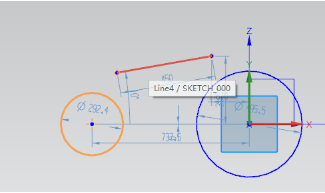

选择圆弧，整个圆弧显示为红色

选择直线，显示为红色时，点选，切忌不要出现任何端点符号

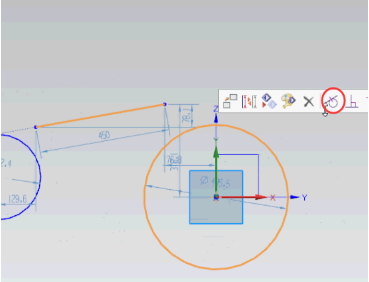

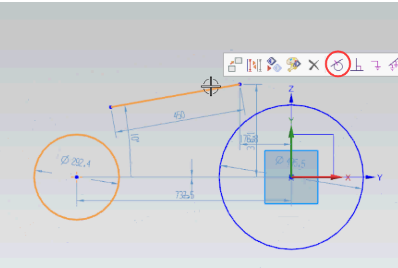

弹出快捷菜单中，选择相切功能

相同道理做右侧相切

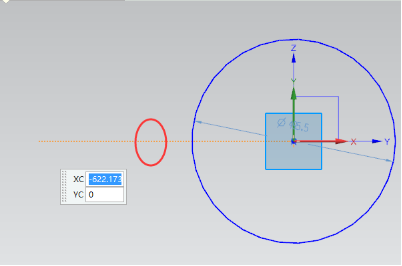

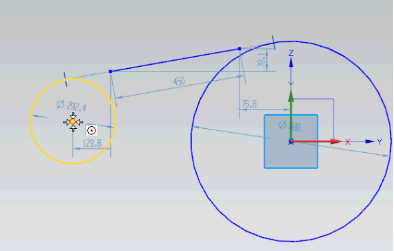

此时会发现左侧圆弧偏离了x轴位置，不用担心，我之前已经说过，这个地方就是一个没有固定位置的，所以还需要做一个点到线上约束，把圆弧圆心位置确定。

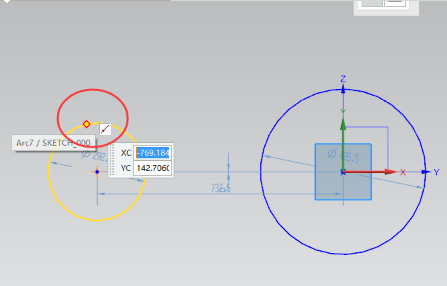

捕捉圆心位置，或者放到圆弧上，光标右下角只要显示出圆心符号即可，

直接选择x基准轴，过滤器里设置了仅在草图内，这样就选择不到三维空间的基准坐标系，只能选择草图环境下的基准轴

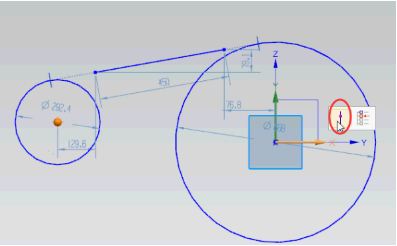

选择点到线上约束，把圆心确切固定到x轴上

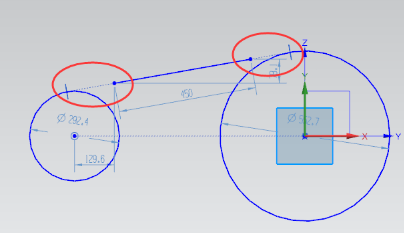

约束后，可能会出现下图中，直线太短或者太长，虚点表示约束符号，但是线没有和圆弧相接，所以需要使用修剪或者延伸的工具进行封闭

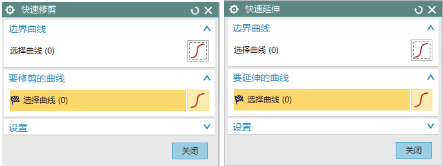

修剪（T）和延伸（E）
两个命令为相对命令，一个是去除，一个是延长，这两个命令在使用时，可以在使用修剪时，直接执行命令简拼，执行另一个延伸，而其他的绘图命令则不可以。对于边界和修剪或者延伸线，不用管理，直接选择要修剪或延伸的就可以，软件会自动判断边界

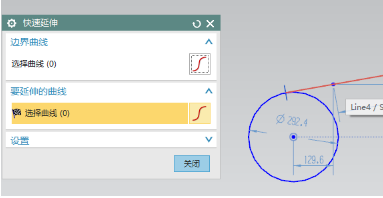

直接将光标放到要延伸一侧点选即可，红色表示虚拟延长，直接点击即可完成延伸

圆角（F），圆角方法修剪和不修剪，倒圆角曲线多余圆角保留与否，

修剪
选择倒圆角的一条线体

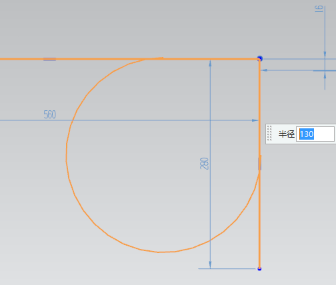

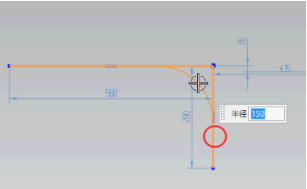

选择另一个曲线，自动创建圆角曲线，移动光标确定大小即可，大小不用准确，只要有一个圆角圆弧出来即可。

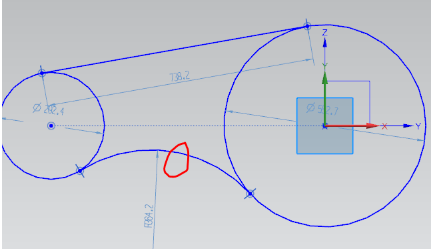

修剪后直线删除了，注意残留的现有的小点，并不耽误绘图，可以保留，可以删除，如果删除的话，需要使用推断菜单

放到点的大概位置后，等待三个点出现，点击左键

选择点，注意其他的都不能删除，只是点

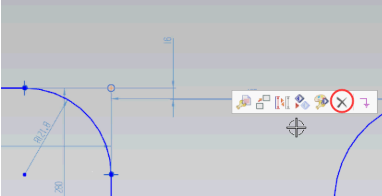

选中后，在快捷菜单中选择删除点，这样的话，与这个点相关的点在线上约束等跟着被删除，而不能选择约束来删除，那样需要删除多次，比较麻烦

不修剪状态，其他道理参见上述

备选解，修剪圆角方向的，一般绘图时，可能会使用这个来修改圆角方向

利用圆角命令，导出这个圆角，可能使用备选解来修改

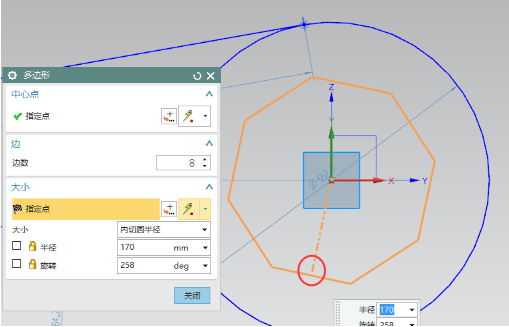

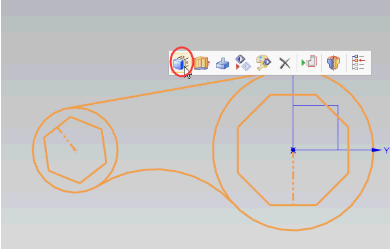

多边形，选择内切形式，目的带着辅助线棱边中点，

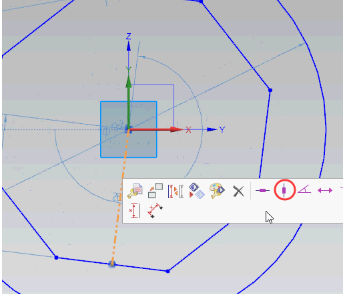

选择这个辅助线，添加竖直约束，来确定多边形位置

多边形，内切形式，辅助线与图示相同，这样方便定型

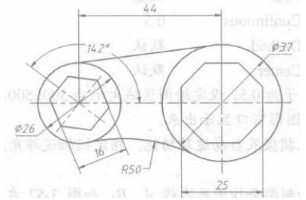

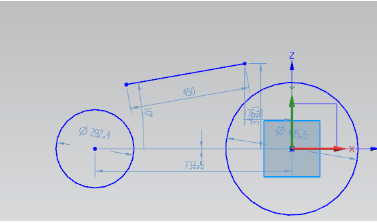

相似草图绘制完毕，下面我们来正式开始修改图形大小，大家可以看出，上面的操作是绘图工具和约束工具相结合起来一起使用，才能把一个相似图形绘制出来，注意是“相似”

标注（D），方法里有水平、竖直、半径之类，一般我们使用自动判断即可，有特殊情况需要切换到其他类型，在距离很小时，可能自动方式判断不出方向了，所以需要使用水平或竖直来完成指定方向标注

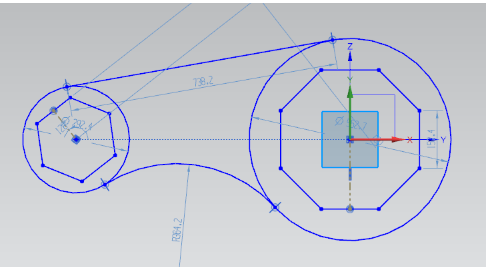

标注后，观察状态栏显示出已完全约束，说明图形已被完全固定，注意，标注的时候不需要修改数据，只是要根据图片标注界限进行选择即可，数据保持原来大小。

完成草图（Q）或者点击
三维空间，选择草图，推断菜单中选择，编辑参数

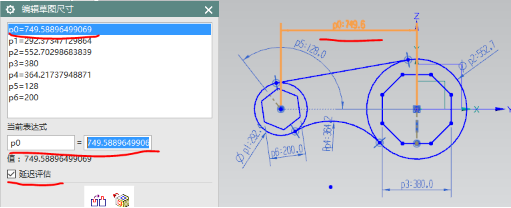

勾选延迟评估，目的在于，修改草图尺寸时，图形不发生移动，由于绘制草图时，是任意画的尺寸可能和原有尺寸差距很大，在这样的巨大差距下，可能我们修改一处，其他位置由于存在约束关系也要发生相应改变，可能原有相似图形发生变形，我们无法继续完成其他尺寸修改，或者草图发生错误，所以我们使用延迟评估功能，等待所有尺寸修改完毕后，整个图形一起发生改变，这样草图成功可能性更大。另外，我们点选一个标注表达式后，在绘图区显示高亮，也方便我们寻找标注位置。

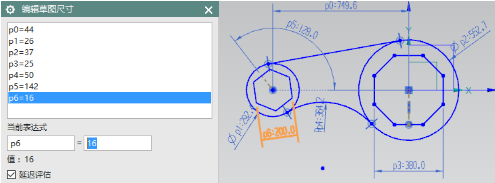

依据提示，修改好尺寸后草图形态没变，尺寸修改完成，确定即可

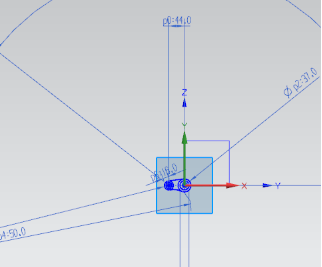

大家看出来这个就是巨变后的草图

双击草图，草图里的标注位置还在原来位置，这个就是巨变的草图，如果要是一个一个修改，那么这样失败概率会加大许多，有人甚至在绘制时，还直接设置数据，进行绘制，然后还得自动标注，我觉着这样比较麻烦，还费了二遍事，所以使用延迟评估功能能大大提高绘图效率。

注意9和10是完成草图后延迟评估，之前版本可以在草图里进行延迟评估。
