第100讲 NX10实例教程——斜盖帽支架（中心对正尺寸不同筋板制作：阵列特征实例点编辑及阵列增量使用）

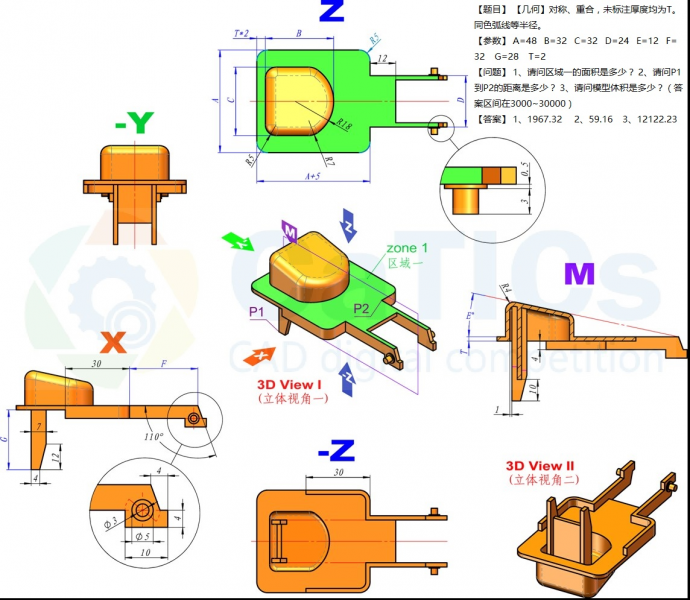

图形分析：该造型主体为壳体，使用命令均为常规命令即可，使用常规命令最主要的就是灵活运动定位操作，本例的特色就是帽体内部的支撑板，巧妙利用圆形阵列完成垂直关系的两个筋板。主体造型思路完成半体镜像求和。
块，点构造器矩形偏置，根据图形标注完成a+5部分矩形，对称关系，所以进行一半偏置

确定后，设置半体参数

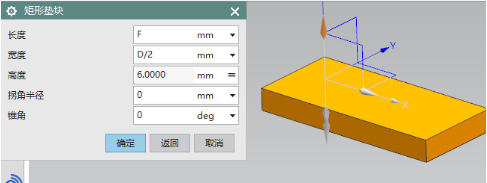

垫块，基准面添加垫块，选择x为参考，设置f段垫块参数

定位操作，选择2次共线操作即可，使得f段垫块位于正中间

垫块，选择下表面，长边为参考，设置长度，宽度选择对齐长度进行测量

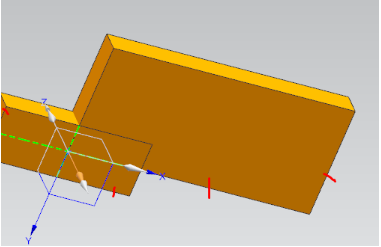

共线操作直线中间对正，垂直定位，添加负号，实现反侧定位

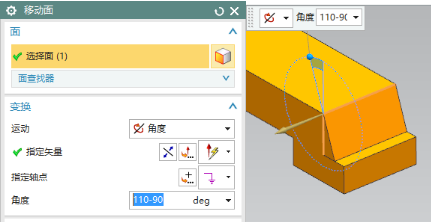

移动面，角度，根据角度选择旋转的面，根据起始和截至位置，添加相应角度表达式，如果使用斜角命令还需要进行距离测量，不如这个旋转面的操作省事。

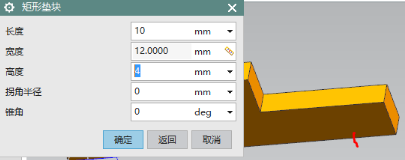

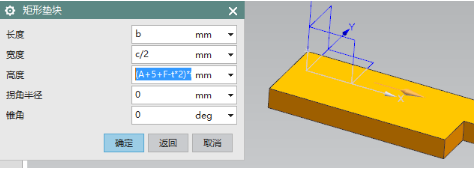

垫块，选择上表面，长边为参考，按照最大尺寸先建立矩形垫块，高度采用表达式计算(A+5+F-t*2)*tan(E)

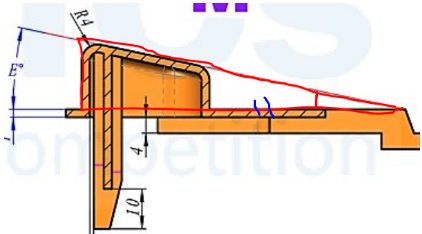

高度尺寸分析，为了方便后续操作，高度按照下图三角形短边长度进行设置，这样也方便后续斜面修改，根据三角函数关系，蓝线位置直线长度可以利用表达式进行计算A+5+F-t*2，根据角度，即可得出上面的高度表达式。

定位时，采用垂直设置t*2距离，共线操作实现中间对正

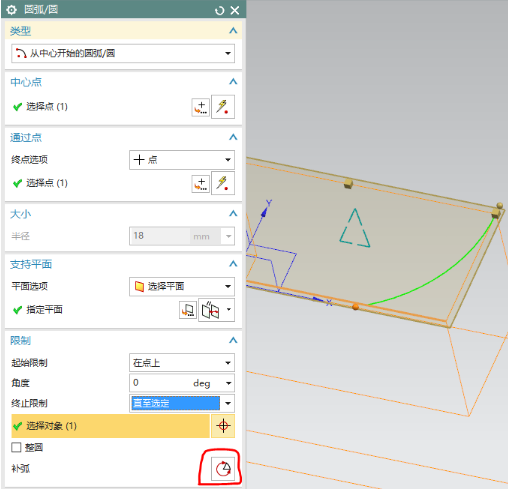

圆弧，圆心，选择上表面，选择端点为参考点，矢量方式进行偏置出半径距离

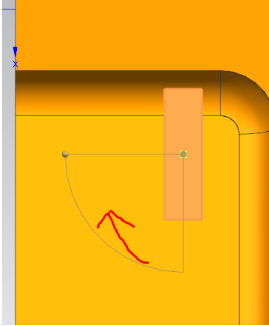

确定后，终点直接选择端点即可，由于方向可能不对，点选补弧来调整方向，利用棱边进行截断。

拉伸，区域边界直接捕捉封闭区域，拉伸求差，利用上表面进行截断

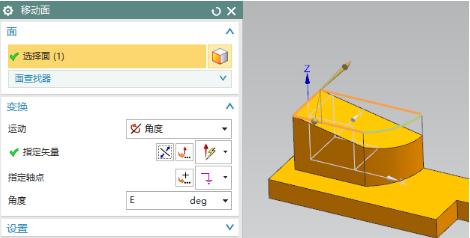

移动面，角度，顶面以左侧棱边进行e度数旋转。

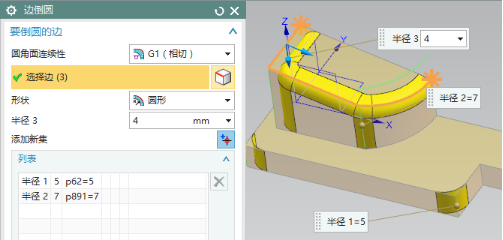

圆角，添加集合方式，把所有棱边圆角放到一个命令里完成

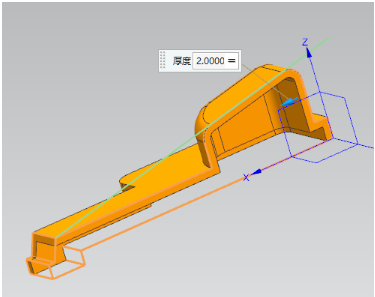

抽壳，依据形态，进行面的删除

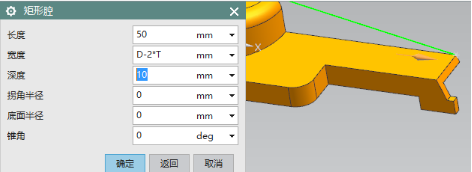

腔体，选择上表面，长边为参考，长度和深度任意打通即可，宽度准确，也可测量

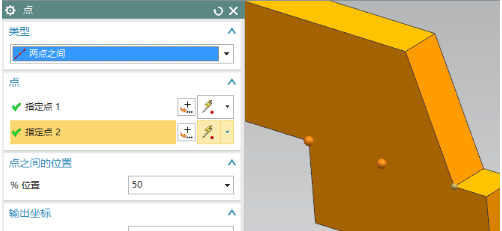

圆柱体，侧面圆柱造型，根据位置特点，一个整圆，可以利用两点之间找到中心，所以选择圆柱，如果使用凸台，在定位操作上，则不是很方便，需要找数据。点构造器两点之间，很方便

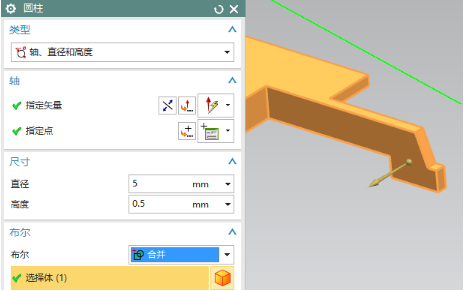

确定后，设置圆柱参数，求和

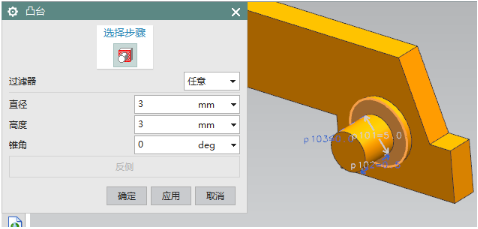

凸台，选择表面，设置参数，定位选择点到点，即可实现同圆心定位。

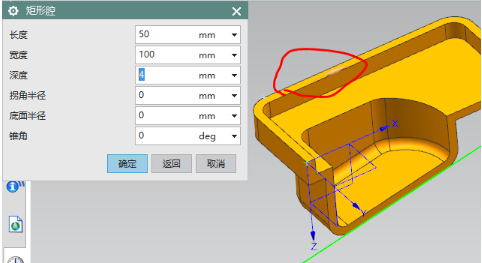

腔体，矩形，选择底面，长边为参考，长度和宽度任意大一些，深度准确，定位时选择一个垂直定位，定出30距离即可

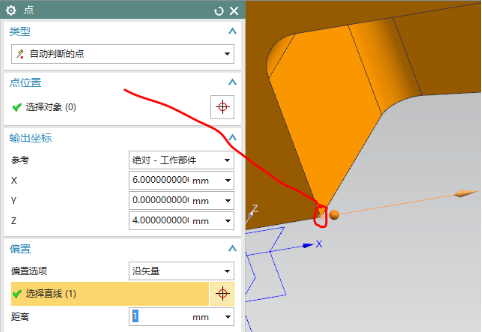

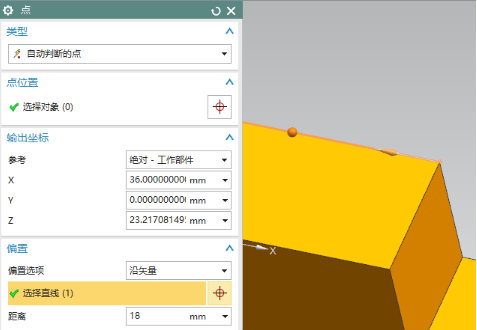

直线，点构造器，根据标注，选择棱边端点为参考点，x方向偏置1

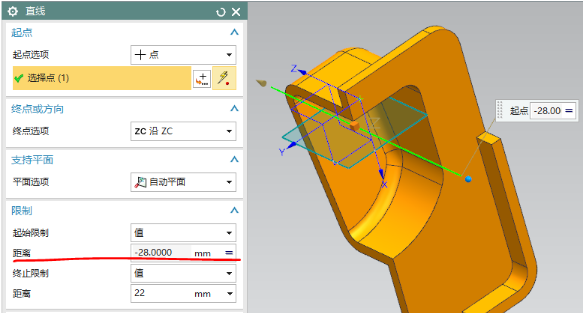

确定后，绘制z方向距离，限制里单侧为-g表达式，终止位置高出帽壳即可。

说明：绘制z 方向直线是有道理依据的，两个垂直的筋板，后续要使用圆周阵列，阵列后要修改筋板的长度，如果绘制x方向直线，阵列后筋板的长度将不能修改，详细看后续做法分析。

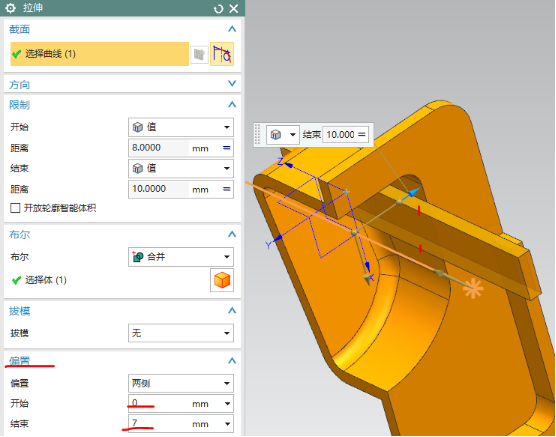

拉伸，利用开始和结束、偏置控制筋板的外侧尺寸，高度则有直线确定，是一个固定数据，并求和

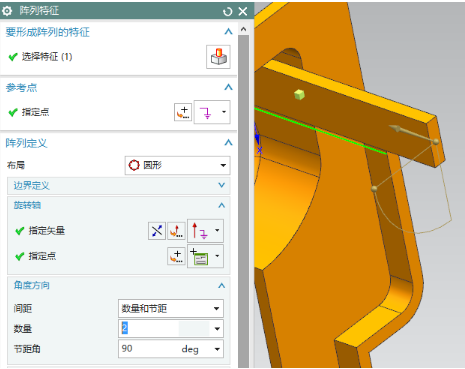

阵列特征，圆形，90度2个

矢量选择z方向矢量，旋转点为两点之间，这样才能阵列出中心对齐的垂直筋板

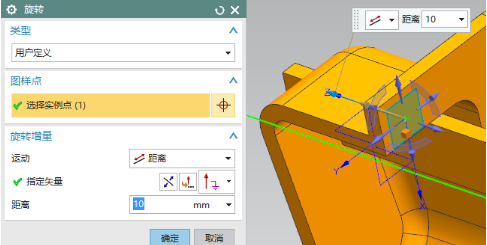

实例点编辑，右键，旋转，切换到用户定义，沿z方向移动10，据图可知，筋板高度差为10

确定后，即可看出有高度差的垂直筋板

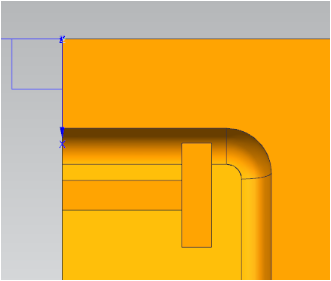

正视看出，相互垂直存在高度差的，中心对正的筋板，只要把阵列出来的这个筋板尺寸修改一下，即可完成图示形状

分析如下：首先看一下旋转的方向，顺时针，这个要注意

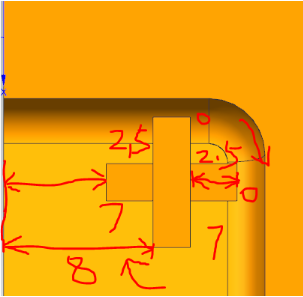

下图中，原位置筋板0-7位置控制着，阵列后垂直方向筋板的尺寸，0-7位置是偏置位置的两个参数，通过旋转发现，旋转后的0-7位置见下图，旋转之后，7的要增加8-2.5距离，0位置要增加大于等于2.5距离，即可缩回筋板内部，两个数据均为整数，这个是依据方向而定。

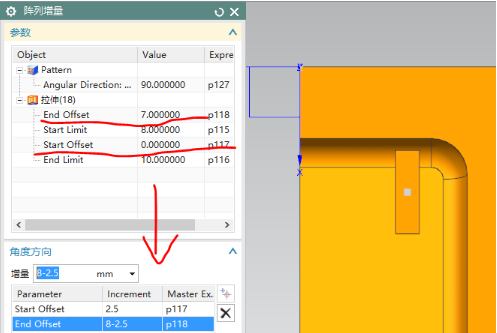

在阵列增量里，选择相应的变量添加到增量里，把相应数据添加进来。

确定后，直接产生垂直筋板，同时尺寸也完成修改，这就是巧妙利用阵列的技巧。

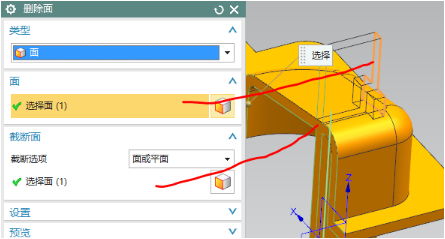

删除面，此处的面比较多，如果把所有面选中，利用圆角和平面来截断的话，效果不是很好，所以选择了一个单侧平面，截断到中间面方式，这样可以简化操作。

斜角，根据数据选择相应的棱边进行斜角

镜像几何体，以基准面进行半体创建

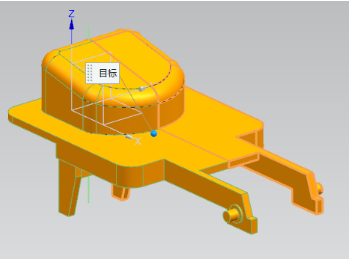

求和，把半体求和为整体

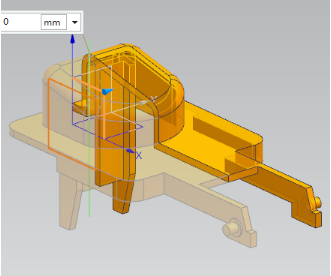

区域一

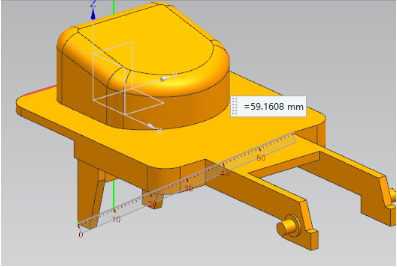

距离

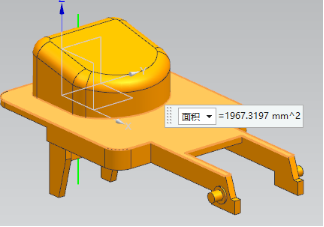

体积
