第98讲 NX10实例教程——锥面法兰盘（圆角面极限距离反向调整及建模关联重要性）

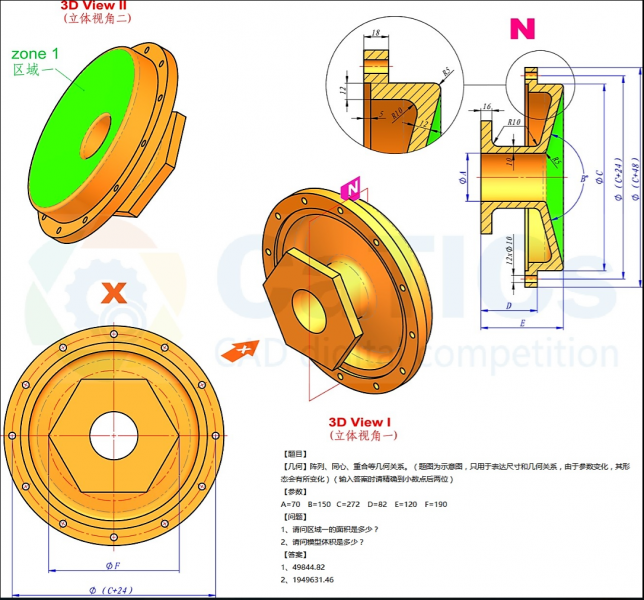

图形分析：该造型看似简单，有特殊之处和容易忽略的地方，圆角面最大距离e，如果使用草图完成，比较简单，但是常规方式也可以正常完成，要求做出全参数化建模，利用优化计算来反向调整，有陷阱，更能考验建模能力，且能发挥出UG出色的建模能力。

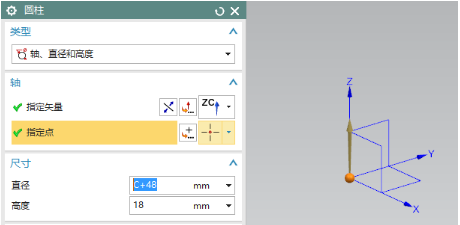

圆柱，z方向直接放置，考虑到多边形在不旋转wcs坐标系的前提下，只能绘制xy平面上的曲线，所以，整个模型沿着z方向进行建模，参数设置如下

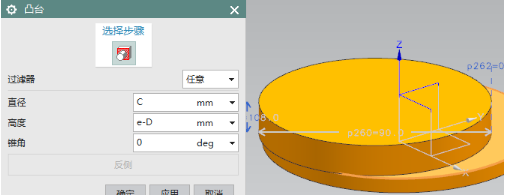

凸台，选择上表面，参数设置如下，定位采用点到点的同圆心定位

抽壳，由于锥面和柱面厚度为12，利用抽壳完成，及时没有完成锥面，先制作出壳体，再进行反向调整，此时的抽壳还需要增加3个备选厚度，才能完成大多数细节位置

第一个备选厚度，是台阶柱面，根据标注为对齐，所以采用测量两个象限点之间距离表示，此柱面厚度

确定后，选择柱面，完成底面空腔

第二个备选厚度，台阶顶面，空腔深度为5，所以厚度需要进行计算

第三个备选厚度，顶面厚度，数据任意，设置为13.5的目的是为了后续调整，方便寻找表达式，所以区分12，设置为13多，这个厚度关系到后续优化调整，作为自变量，所以要把这个位置单独设置一个厚度。

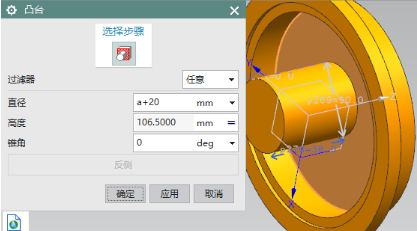

凸台，内腔表面，注意高度设置要采用表达式，定位操作采用同圆心操作。

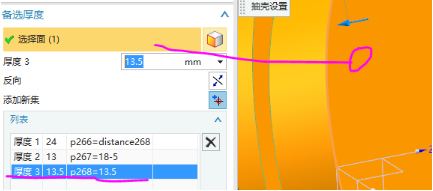

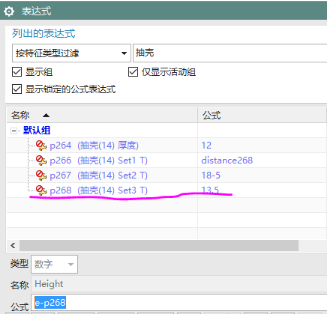

表达式为下图，p268表达式一会要进行优化调整，也就是这个数据是一个变量，如果直接填写e-13.5的话，优化调整后，这个圆柱的高度不发生改变，从而导致整个模型尺寸发生改变，为了避免这个情况，高度要采用关联表达式形式，壳体厚度调整，但造型总高度仍然为e。

曲线，多边形，无参命令，设置6边

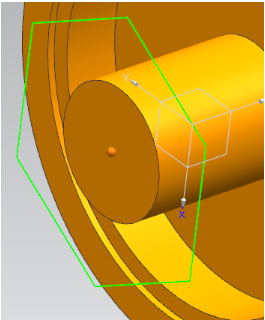

根据图形标注f，标注到多变角点上，可见圆接到了多边形外面，所以选择外接圆半径

设置f/2，由于是无参命令，所以直接显示数据文本

点构造器，直接捕捉圆心即可，由于凸台高度采用表达式，整体高度e不变，所以可以直接捕捉圆心，将多边形固定位置。高度表达式的使用，避免了无参建模的缺点，可以顺利完成整个建模。

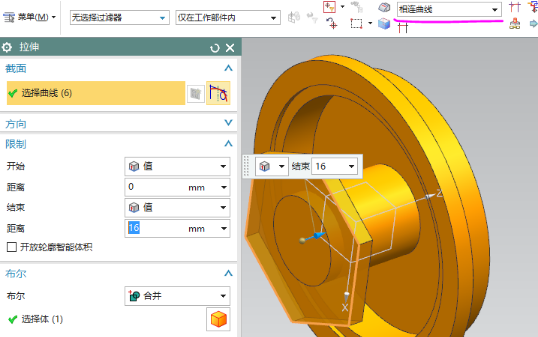

拉伸，过滤器选择相连曲线，选择一条，封闭区域就被选中，拉伸求和

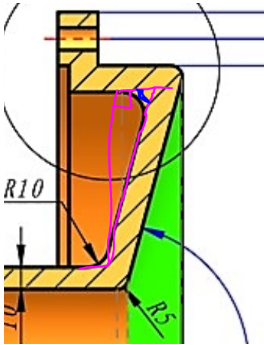

锥面制作图形分析，蓝色角为B/2，垂直高度为测量象限点距离，三角形计算可以得出短边距离为：象限距离/TAN(B/2)

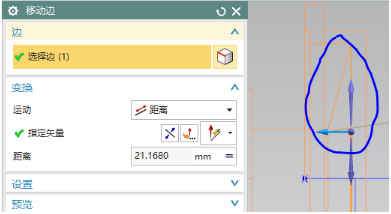

移动边，凸台底层棱边沿轴心方向移动，距离为上面分析结果

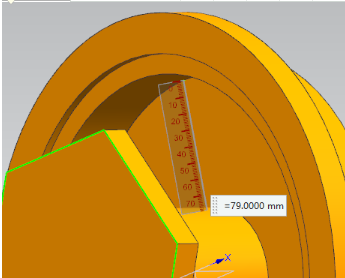

表达式里，测量象限点距离

确定后，输入其他表达式内容

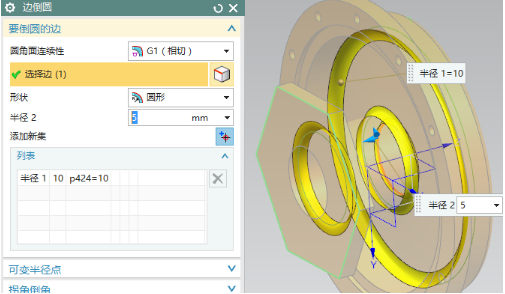

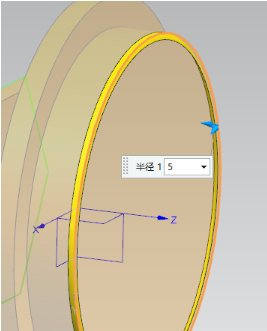

圆角，选择棱边，根据图形，锥面是平行偏置的关系，且连接圆角过渡，先倒圆角，再调整锥面或者颠倒位置都可以，这个位置都是需要后续优化调整的。

设为偏置，以圆平面偏置为锥面，添加偏置距离12

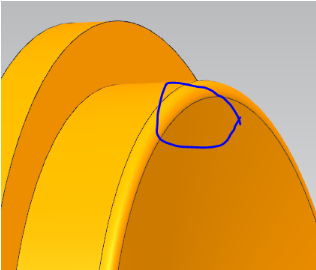

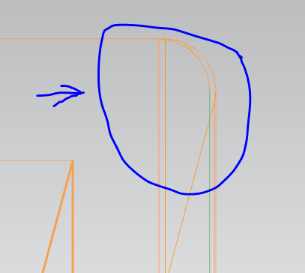

放大后，发现这个位置发生了一个小小的偏置距离移动，所以需要优化调整距离

确定后，可以看到这个位置是一个圆角过渡的。

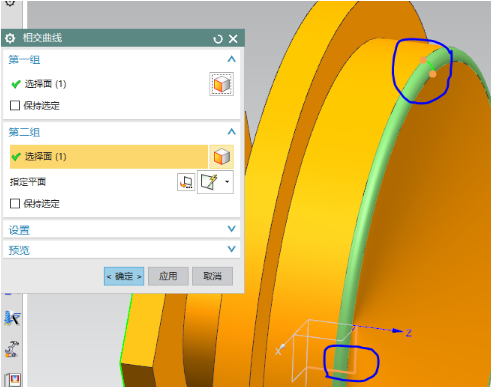

相交曲线，以基准面和圆角面求交线，添加关联，主要目的是找到整个实体的圆弧最大处，这个地方就是要优化计算的一个位置。

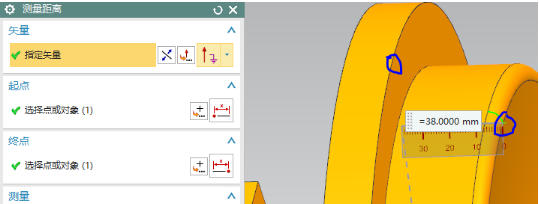

测量距离，投影方式，选择台阶圆弧和相交线圆弧的象限点位置，这个位置才是最大轮廓位置

优化，设置名字，添加测量距离，修改目标数据，添加文本

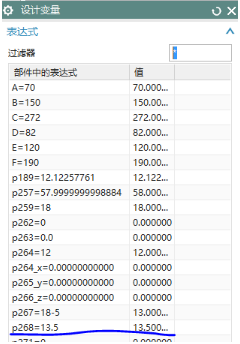

添加变量，打开表达式，找到13.5这个表达式，从下面的表达式可以看出，如果不单独设置一个备选厚度的话，我们无法调整这个厚度，来修改设置偏置时产生的偏差，这个是一个需要动脑筋的地方。

确定后，变量自动浮动范围，可以优化一次后，根据结果调整范围

优化后的结果

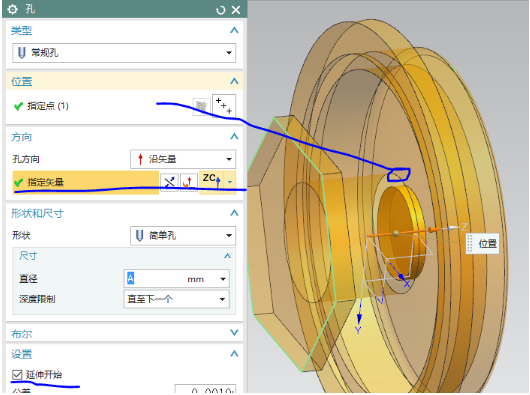

孔，捕捉实体内部的圆心即可，由于是体内打孔，方向切换到沿矢量，设置参数，并且勾选延伸开始选项，实现整个圆柱打孔。

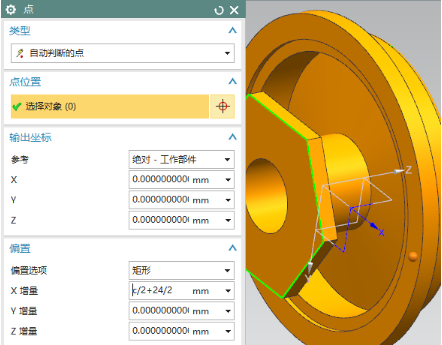

孔，点构造器，矩形偏置，选择底层圆弧棱边圆心为参考点

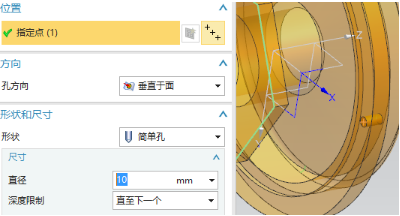

确定，设置参数打孔

阵列面，孔面圆形阵列12个

圆角，添加集合方式，将剩余圆角建模完成

区域一

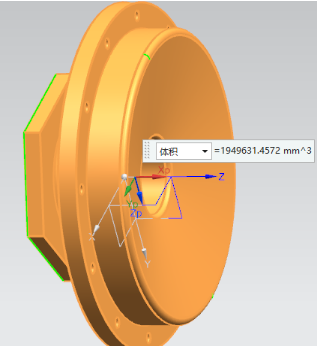

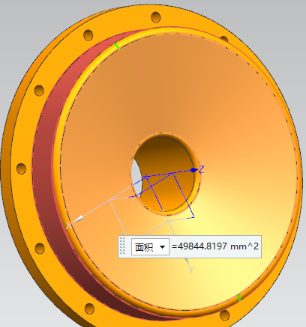

体积
