第85讲 NX10实例教程——椭圆底座支撑架（曲线椭圆非参数）

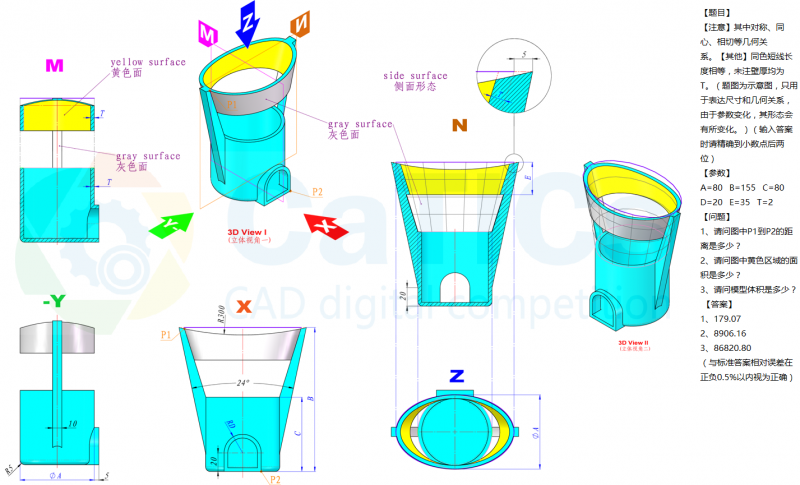

图形分析：造型结构简单主要为壳体，其中有曲面建模，由于曲面的存在可能出现的误差偏大，各个软件对于曲面的计算是不相同的。另外椭圆创建是一个非参数曲线，创建后是一个固定的只能修改外观形态，非参数意义就是没有先后顺序，我们反向求改某一个特征的时候，这个特征后面的特征将不会显示出来，这个特征之后的操作还没有产生，而非参数化则不会有这样的特点，无论你打开那个操作，这个非参的对象都会存在。

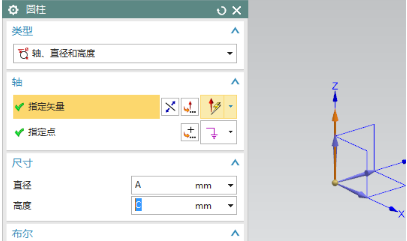

圆柱体，绝对0点位置添加，设置参数

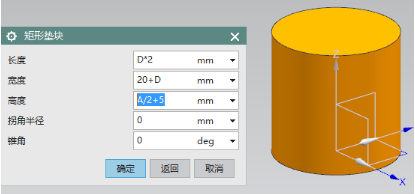

垫块，基准面添加垫块，yz基准面修改高度方向，选择参考，设置参数

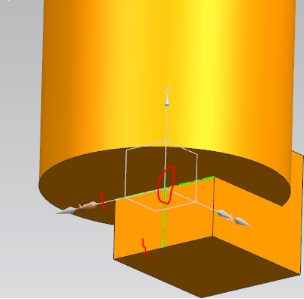

共线操作2次，相应的基准轴和棱边对齐。

直线，根据题意选择点偏置，圆角操作放在该操作之后，这样可以保留象限点做为参考点，便于建模

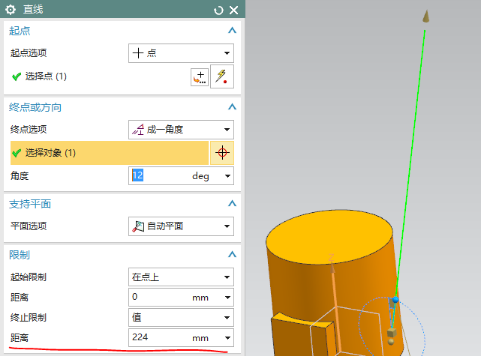

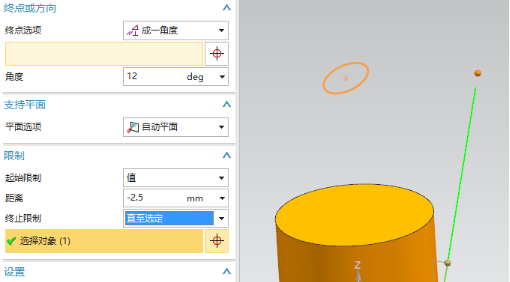

确定后，成一定角度，选择z基准轴，根据图形标注来选择参考角度，根据方向修改正负，限制里距离设置为一个任意数值，也可以设置为b，但是还需要后期修改

开始位置可以适当往体内部拉伸一点，可以省去象限位置面修改

曲线，直线，捕捉端点，找到y方向，设置距离5

曲线，直线，直接捕捉端点和象限点即可，和圆柱体相交处适当拉伸到体内部，意义同上

曲线，直线，直接捕捉两个端点即可

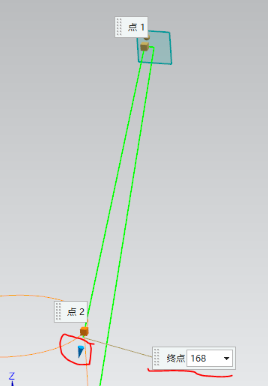

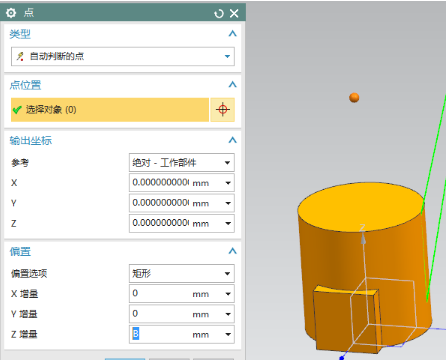

曲线，更多，椭圆，点利用偏置方式设置z方向偏置b

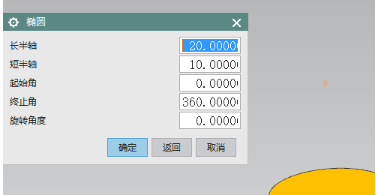

椭圆参数，长半轴和x方向对应，短半轴和y方向对应，由于椭圆是非参数的，半轴长度里没有测量、表达式等实现距离测量关联，而长半轴数据依靠测量方式才可以知道，所以此时参数任意即可，我们还要反向修改前面的操作

创建好椭圆后，选择第一条直线双击，终止限制里，切换到直至选定，选择椭圆圆弧进行截断，椭圆位置处于b高度，因此可以利用椭圆来截断，编辑第一个直线，该直线后面的那些直线都不显示了，这个就是关联，参数化建模。修改确定后，该直线后面的直线将随着一起发生改变，可能实体里面的直线会发生较大变化，由于我们在这里进行了拖拽，这个数据是一个固定的，是不会发生改变的，所以需要再调整一下。

编辑椭圆参数，双击椭圆，长半轴参数直接通过表达式输入即可，软件自己计算出结果

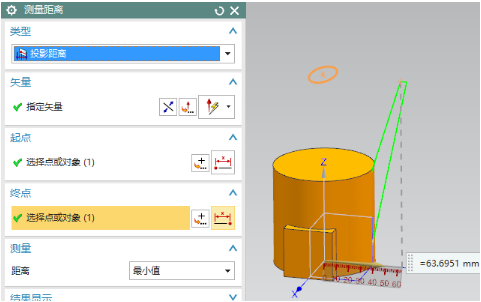

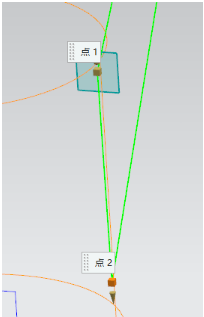

短半轴采用测量，数据栏里面没有测量，直接在分析里点击测量，采用投影方式

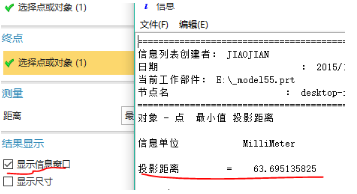

结果显示里，勾选显示信息窗口，在文本里直接复制这个距离，粘贴到短半轴数据栏里即可确定

圆角，添加集合方式，全圆角采用测量半长形式

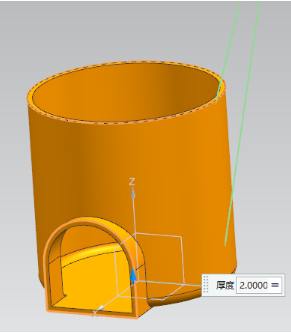

抽壳，删除两个面，设置厚度

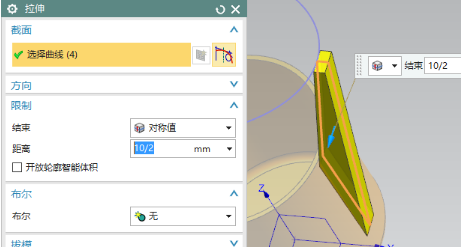

拉伸，由于是三维曲线绘制封闭方位，区域边界方式不适合，只能一条线一条线选择，对称拉伸，不求和，支柱还需要其他细节特征修改，以体的形式存在便于修改

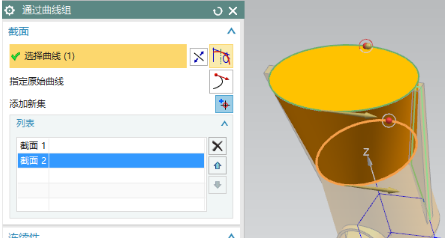

通过曲线组，选择椭圆后，添加一个线串集合，再选择圆，注意两个线串上的箭头方向一致，否则曲面发生扭曲，由于是曲面命令可能会造型结果有一定误差，其他采用默认设置即可

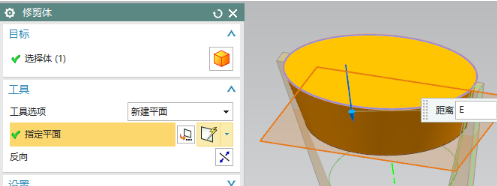

修建体，新建平面，直接点选上表面，观察距离箭头方向，默认的数据为0，如果方向不对，双击箭头即可

抽壳，直接删除上下面即可

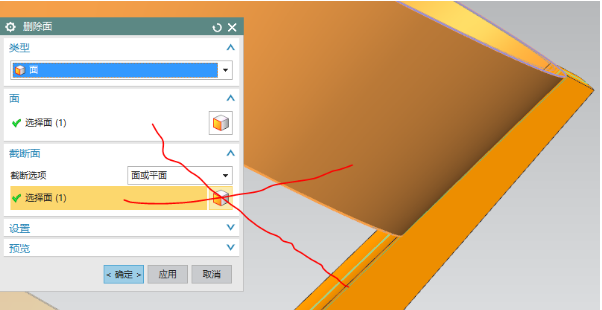

删除面，灰色面是椭圆面和支柱内侧面，采用删除面并截断方式来完成

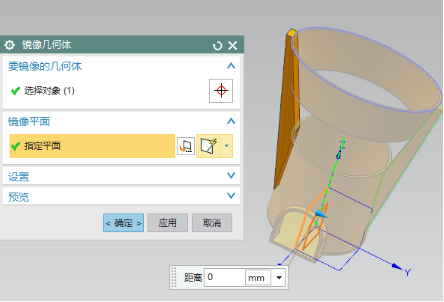

镜像几何体，修改好支柱的形态后，利用基准面进行镜像体操作

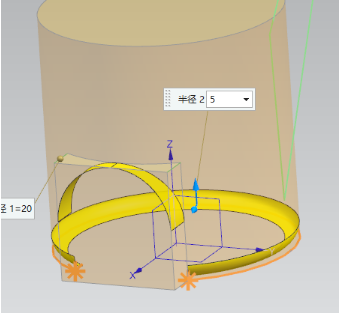

圆弧，三点，选择中间基准面，直接捕捉两侧端点，中点操作是先点击一个点位，确定圆弧方向正确后，再从对话框里，中点里再切换到半径设置，修改半径即可

求和，把所有实体求和为一个整体

拉伸求差，对称拉伸，添加偏置，直接进行去除操作

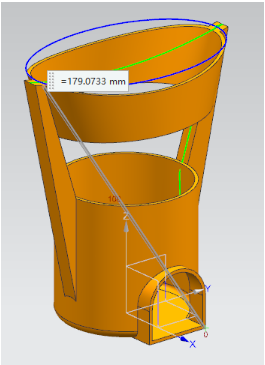

距离

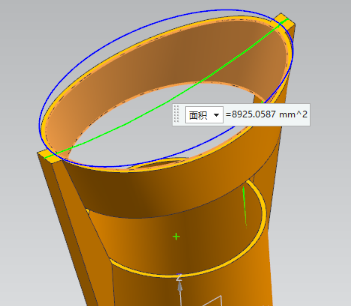

黄色面，这个面的面积存在较大误差相对误差为0.2%，在要求范围内，可以尝试更改通过曲线组里下面的设置，默认的设置为参数就是下面答案，如果修改为弧线方式，与这个答案就比较接近能达到8903，但是体积相应增大

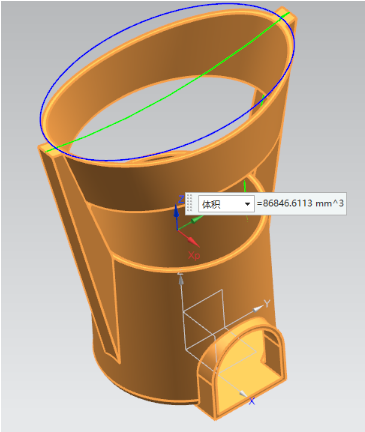

体积，也有一定误差可以再范围之内
