第77讲 NX10实例教程——异形管道（全参数化建模及直线巧妙利用）




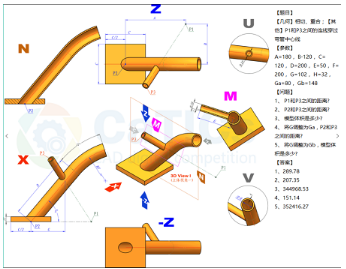

图形分析：管道造型中主要完成中心线创建，该题目特点是需要进行变参，这样就要求整个建模过程是一个全参数化建模过程，操作特征上下之间有关联，前序操作修改后续操作跟着发生相应的改变，所以这个建模过程有几个命令使用技巧在里面。

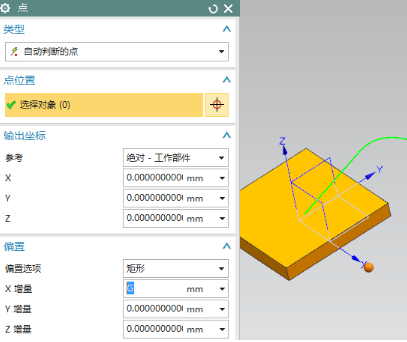

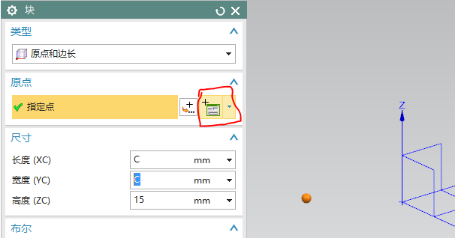

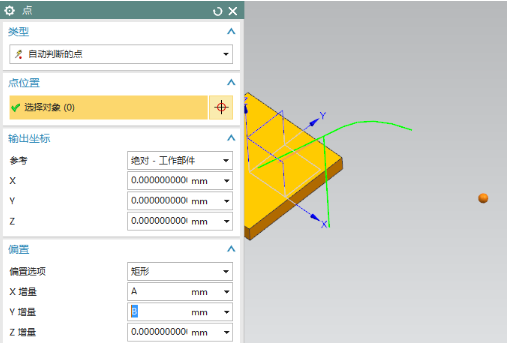

块，为了保证为全参数化建模，使用长方体命令进行点关联，下图为点关联操作，点构造器，偏置设置向负方向，是不是关联主要看坐标中是不是绝对参考，这个非常关键。

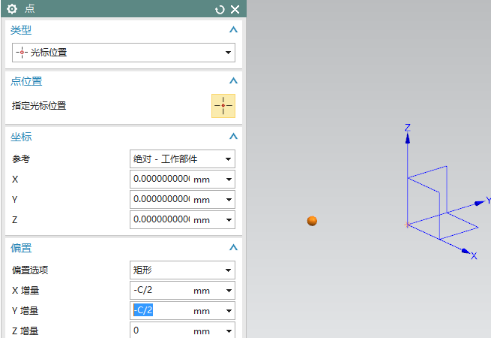

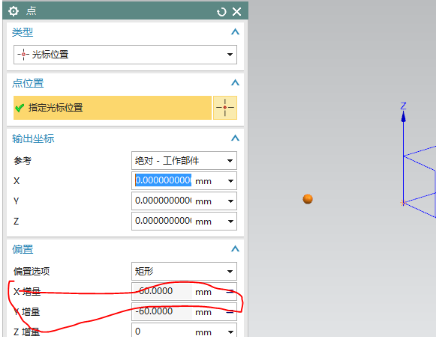

确定后，返回对话框，下图中点的标记可以看出点以实现关联，参数里设置相应参数即可



关联后点的特点是，再次打开点构造器时，这个点的偏置位置是可以修改的，这就是关联的意义，实现逆向修改。

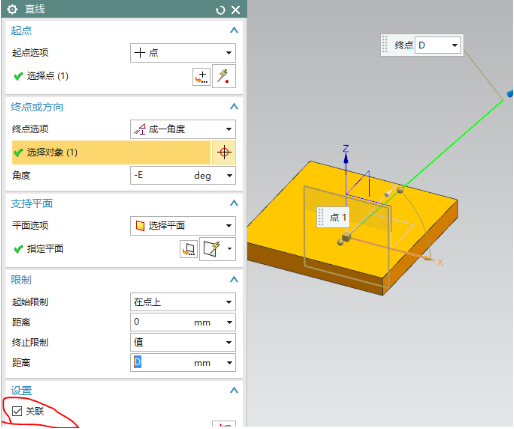

曲线，直线，选择xz基准面，捕捉绝对零点，终点成一定角度，依据图形标注选择x轴为参考方向，设定角度，限制里修改长度，勾选关联，实现上下连接。

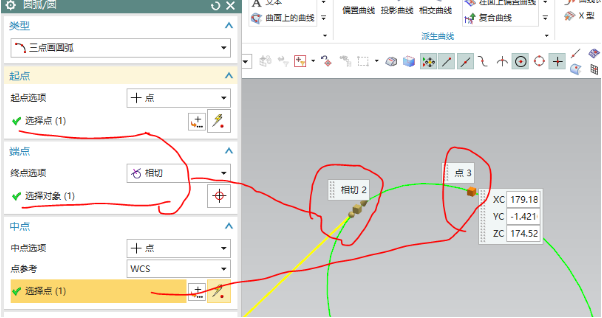

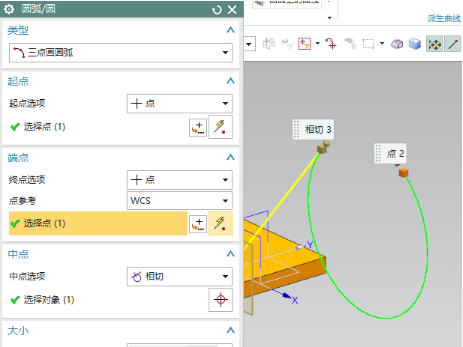

曲线，圆弧，三点式，这个圆弧特点是切点和端点位于一处，操作的时候，会出现2个情况，即使有半径设置在下面两种操作中均以点的形式，先确定出圆弧大概位置，再反向切换半径选项：

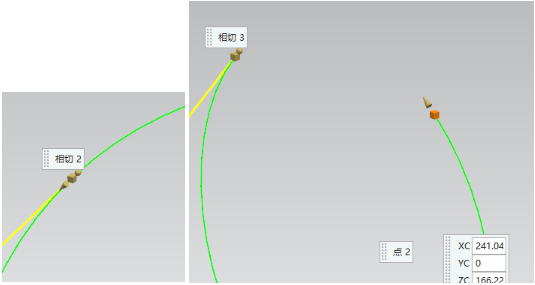

1）切点放到终点里选择出现下图情况



2）切点放到中点里，出现下图中的情况



以上两种情况，需要进行一定的调节，主要要观察一下要点，第一下图中锥形箭头方向，以上两个情况的问题都是圆弧的方向不对，圆弧操作里没有反向按钮，圆弧的反向需要点击

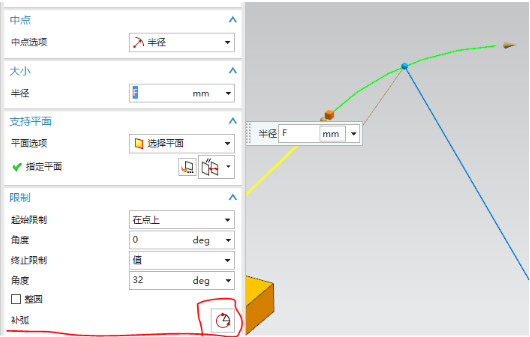

限制里的补弧选项就是圆弧反向的按钮，锥形箭头方向与图纸角度方向一致后，即可再限制里修改角度和反向修改半径



下图是第一种情况修改后的效果



曲线，直线，此操作是为了做辅助交点，依据图纸进行起点偏置

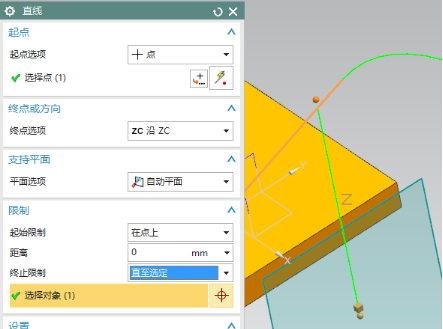

确定后，找到z方向，终止里选择直线为终止对象，这样便于后续找辅助端点

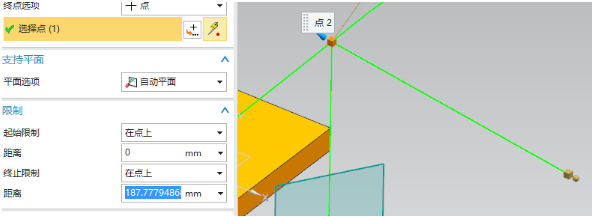

曲线，直线，这段斜线的起点和终点的设置有一个技巧，这个要先来了解一下直线中限制的特点，下面我们将终点设置为p1点，点构造器进行偏置

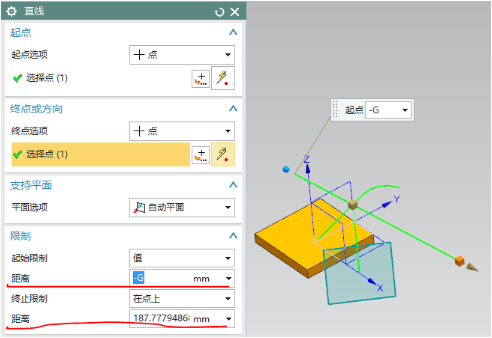

确定后，起点直接选择上一直线的端点，限制里默认设置为在点上，距离里是一个文本数据，软件依据选择的点之间的距离自动填写，这个数据是一个文本非关联的，依据题意变参段位于此直线多余一段，可以直接再开始0段里添加表达式即可实现变参



如果将起始点颠倒一下，多余一段出于终点位置，如果想建立多余一段的话，还需要把长度距离加上g表达式，长度距离本身是一个文本不能自动进行变参，由此看出，该段直线使用的技巧，也能充分体现出出直线的操作细节操作。

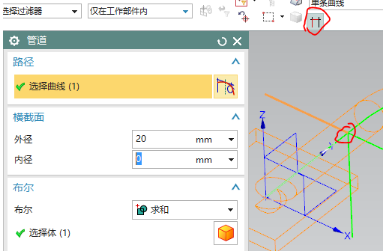

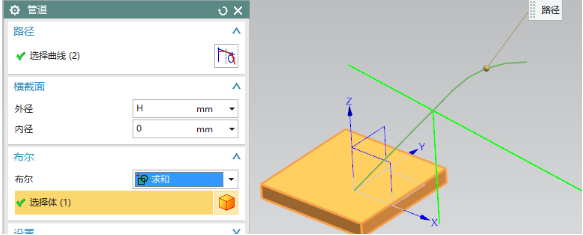

管道，相切曲线，设置内径h不用进行厚度修改，直接与底座求和



管道，相交处截至，直接选择斜线即可，按照外径进行设置，求和



删除面，多余部分删除



抽壳，以上造型抽壳时需要调整壳体方向，设置主体厚度4，备选后续有3处，底面填实，支柱面厚度，弯管面方向修改。

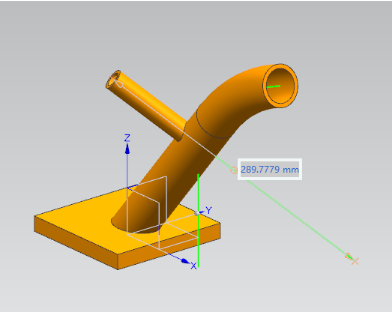

测量p1-p2距离，添加关联



测量p2-p3，添加关联

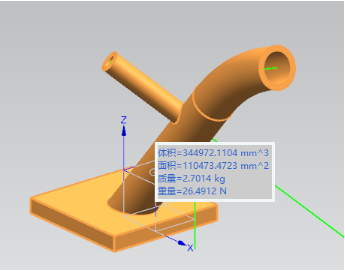

测量体积，添加关联

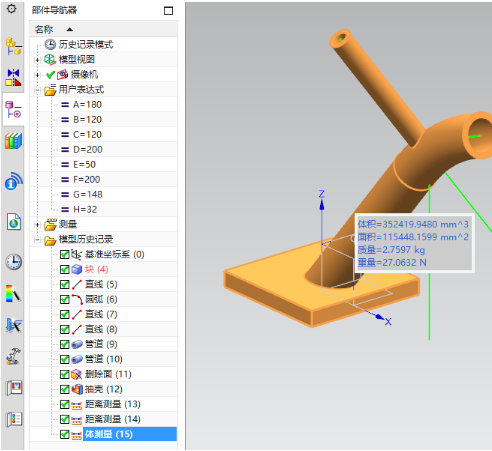

部件导航器，修改g参数为80，直接点击模型树中距离



再次修改g数据，查看体积，这就是关联建模，全参数化建模
