第75讲 NX10实例教程——锥形支撑壳体




图形分析：该造型为一个通体壳体，而且还存在抽壳方向不相同情况在一个整体中，上方凸出圆柱体和壳体内部圆柱壳体尺寸相同，如果整体抽壳的话，一次抽壳无法完成，需要调整一下建模思路。

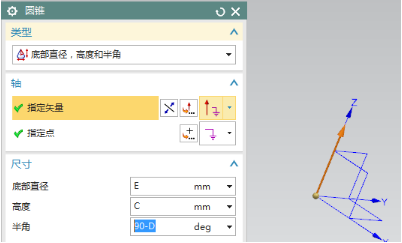

圆锥，以绝对原点建立，依据图形尺寸，按照矢量方向，选择底面直径、高度和半角。

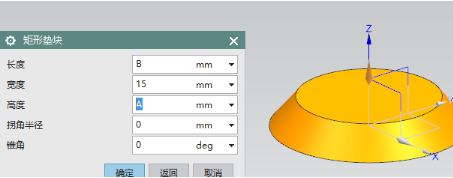

垫块，基准面添加，修改方向，按照参考方向设置参数，定位时2次共线操作，实现中心对正。

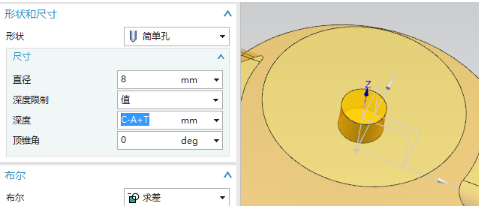

孔，简单孔，按照图形尺寸设置直径，深度需要使用表达式来完成，与内壳对齐。

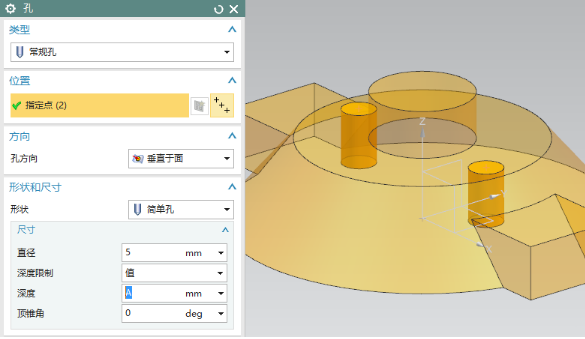

孔，简单孔，点构造器，以圆心为基准点，添加矩形偏置，添加2次，直接创建2个孔。



确定后，直接打出两个孔

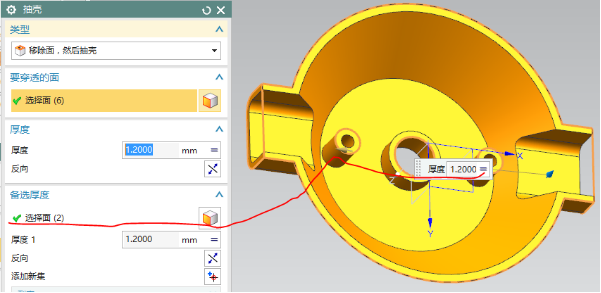

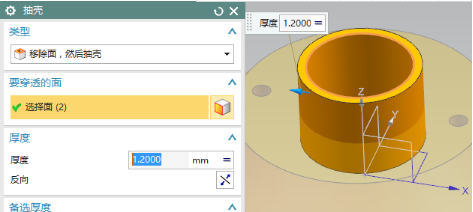

抽壳，删除面底面和侧面，还有孔底面，两侧孔的柱面需要调整抽壳方向向内，启用备选厚度



圆柱体，以内圆柱壳体底面为圆心，直接捕捉，方向直接选择，高度可以采用测量方式来完成这样可以不用进行复杂表达式书写，首先量出底面到顶面之间距离



添加外侧出台圆柱高度



确定后返回圆柱对话框，布尔运算中不能求和



抽壳，修改抽壳方向向外



求和，两个壳体求和



直线，选择绘制平面，直接捕捉圆心和找到x方向，利用限制里调整直线开始和结束位置，尽量覆盖要产生筋板的位置，不要覆盖过多。



拉伸，选择该直线，按照要修改的方向，选择方向，偏置采用对称拉伸，直至下一个修剪，直接求和。



镜像特征，只选择拉伸特征即可，以基准面进行镜像



测量体积
