第73讲 NX10实例教程——弧帽端盖

星幻时空

第73讲 NX10实例教程——弧帽端盖

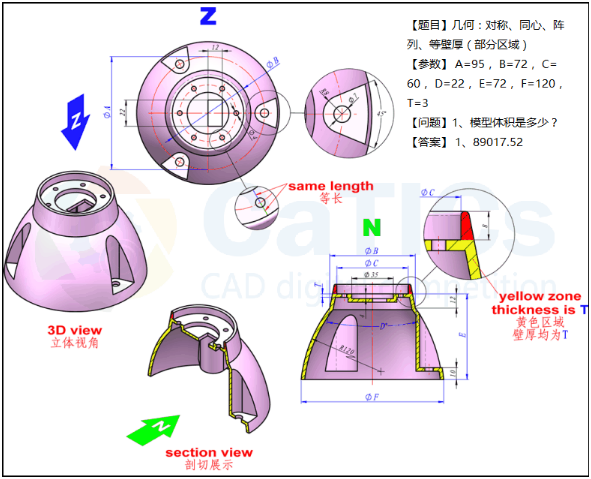

图形分析：主体为一个锥体和圆弧实体构成，3个圆弧缺口需要提前制作，这样才能抽出壳体，再做出相应的其他孔细节。此造型的基准位置选择，考虑到建模的方便性，把最顶端作为基准位置。

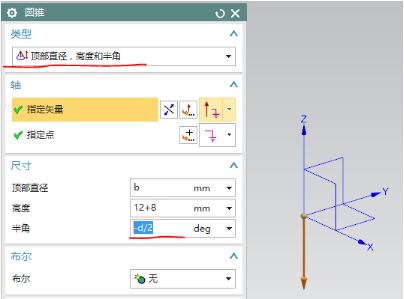

圆锥体，由于从绝对0点位置开始绘制一个倒圆锥，依据图形标注已知原点位置、直径和角度，选择相应的选项，根据矢量方向，选择顶部直径方式，由于是一个扩展圆锥，半角设置为负值

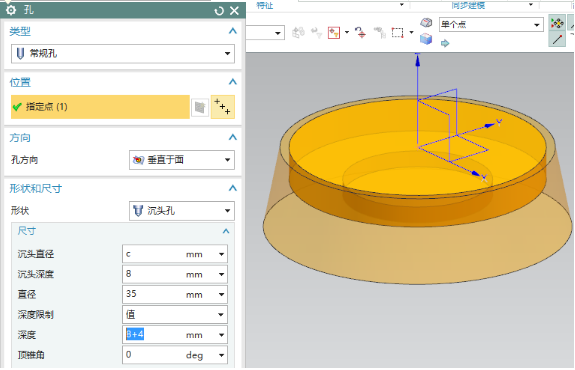

孔，沉头孔，捕捉圆心设置参数，注意深度为沉头和直径段加和，另外这个操作要先做的原因是，沉头底面是后续操作的基准位置，所以先做出来这样便于后续操作，而且对于后续操作不会造成干涉影响，否则这样的细节应该后做。

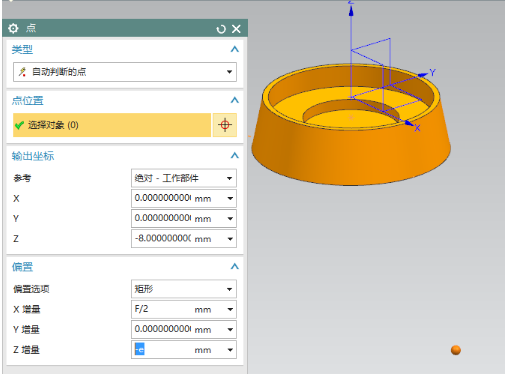

曲线，圆弧，三点式，先选择xz平面，利用点构造器创建点的位置，基准参考点为台阶面圆弧圆心，这样可以直接输入图中数据不用进行计算

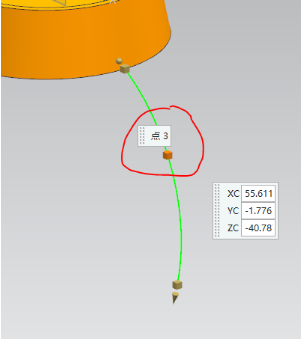

第一个点直接捕捉圆弧象限点即可，中间点，先拖拽到相应的方向点击一个任一点

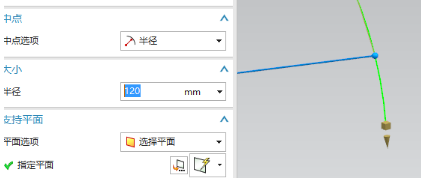

再切换到半径方式，修改半径为120即可完成整个圆弧

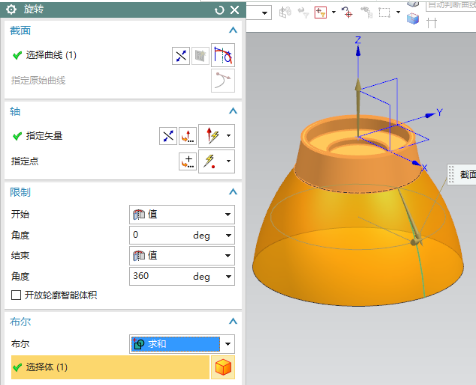

回转，圆弧以z轴旋转求和

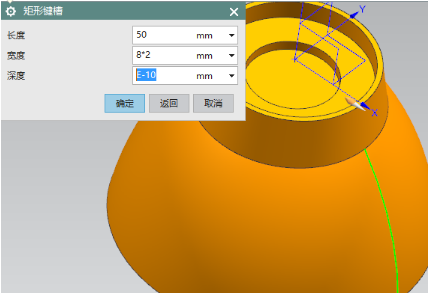

键槽，矩形，选择沉头台阶面为放置平面，依据图中e的标注来选择这个放置面，可以减少尺寸计算，长度方向为自动选择，将图形角度去除，按照水平处理。

定位操作选择共线长轴和x重合，垂直实现y轴和圆弧圆心距离a/2，方向正确，不用修改

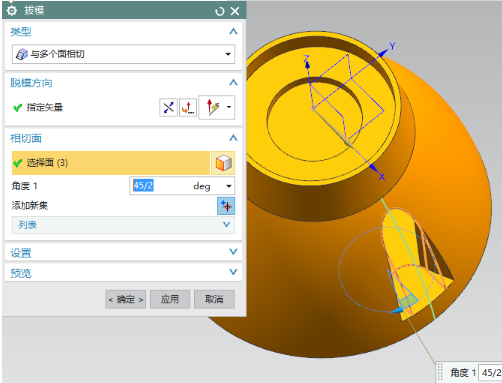

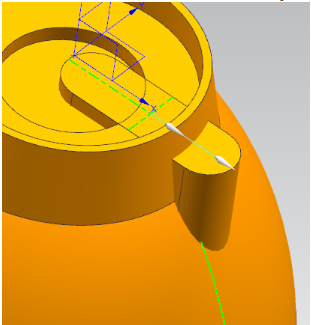

拔模，想切面拔模，由于想切面里没有垂直面，所以手动选择x轴，注意调整方向，再选择想切面，设置角度

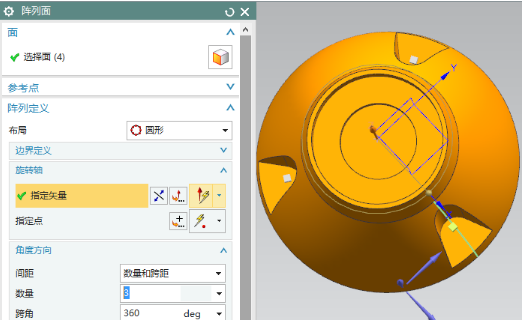

阵列面，把缺口面选择上，可以利用过滤器快速选择面，360阵列

抽壳，主体造型完成后，删除底面进行抽壳

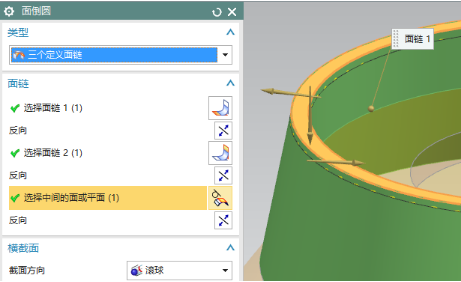

面倒圆，三个面进行全圆角操作，注意面的选择顺序，依据对话框要求进行选择。由于此处厚度不均匀，使用边倒圆可能不方便，数据计算可能有些问题。

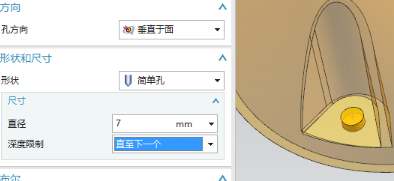

孔，直接捕捉三个圆心，设置直径即可

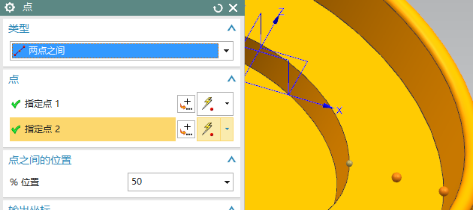

孔，点构造器，两点之间，启用象限点，直接捕捉即可

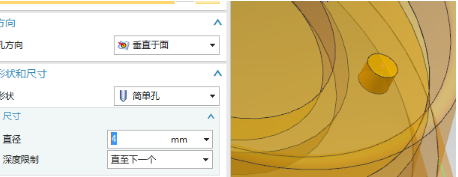

设置参数即可

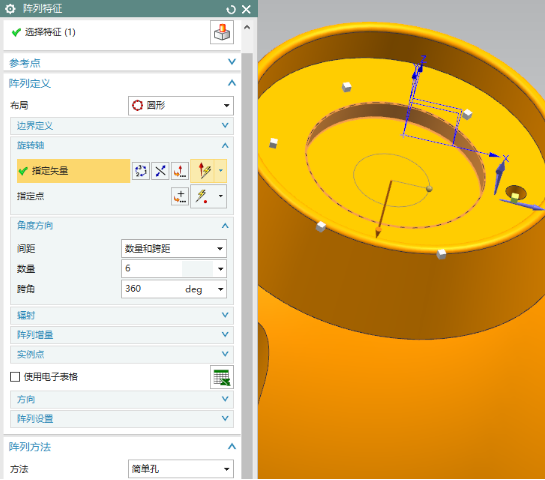

阵列特征，选择孔，圆周阵列，方法里要修改为简单孔，变化选项不能用于点构造器打的孔

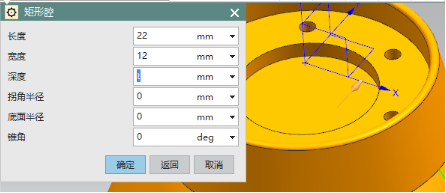

腔体，矩形，选择台阶底面，依据参考设置参数

定位操作，共线操作2次，选择相应的棱边对齐

测量体积


NX10 入门图文教程总帖链接，那里有更多的基础知识和实例的图文讲解哦！注重基础，渗透经验，全部为本人多年的建模经验总结，去粗存精，注重软件操作通用性，想学习NX的童鞋们，抓紧点击下面的链接，顺祝大家学习愉快！
http://www.mjzl.cn/thread-606152-1-1.html
