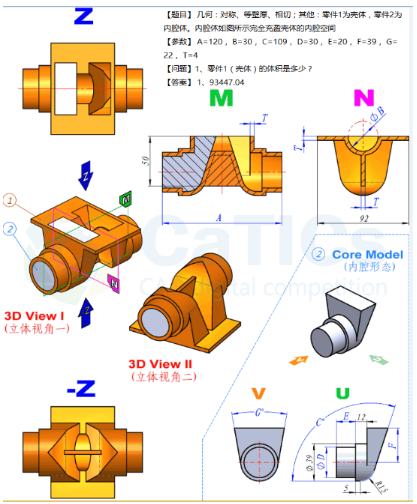

图形分析：该造型特点主要为一个向外抽壳建模，主要完成内腔形态和中间的圆柱连接，该部分为一个整体内腔形态需要一起完成，再抽壳；顶部平板造型，需要后添加，而且注意内腔斜面光顺到顶面，该造型需使用垫块可以一次完成，因此该造型的基准面需放置到整个体最上面的表面。

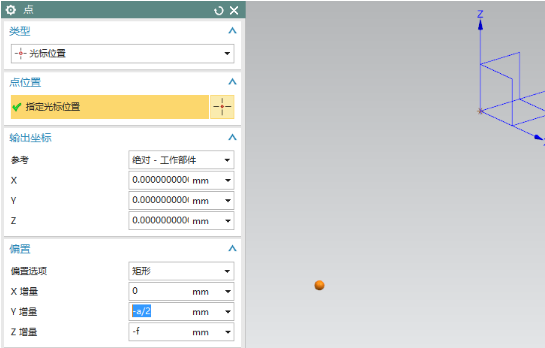

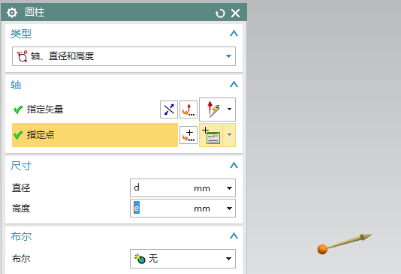

圆柱，根据上面的分析，以绝对0点进行点偏置创建内腔的一个圆柱体，一定切换到绝对0点

确定后，设置参数，注意点的形式为关联形态

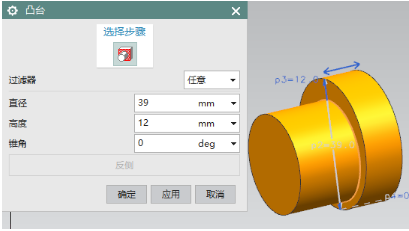

凸台，以圆柱体端面添加一段长度为12的圆柱

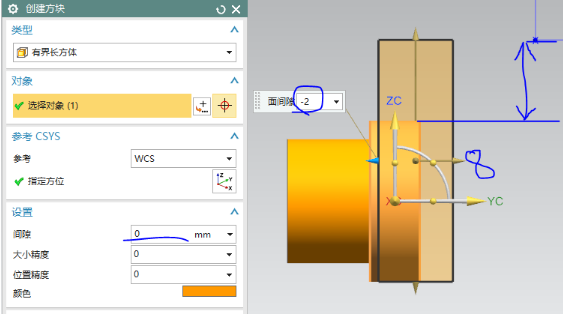

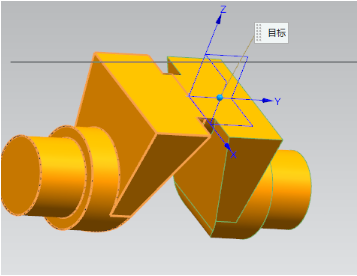

创建方块，包容形式，把12圆柱包围起来，间隙设置0，需设置下图中3个方向的厚度，左侧厚度是为了区分端面，这个数据为尽量小一点，只是为了区分表面；顶部距离采用测量方式，量出基准面和上象限点，做出方块高度；右侧距离为5+15-12=8，去除角度，这样可以保证5距离，减少操作步骤。

圆角，设置15直接选择棱边即可

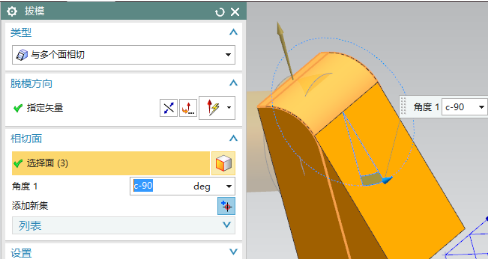

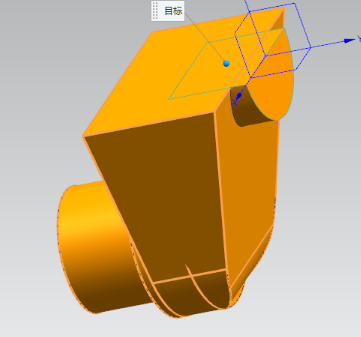

拔模，想切面圆角处理，矢量为依据倾斜面与垂直面之间夹角，注意方向

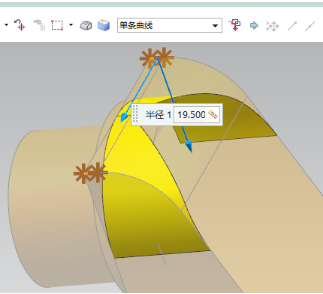

圆角，单条曲线，半径采用测量方式量出半长

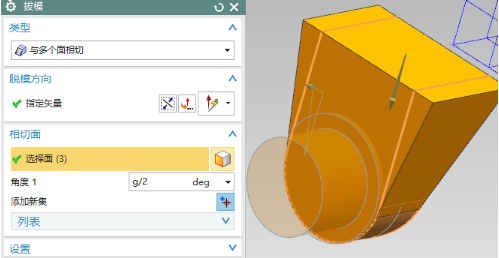

拔模，想切面拔模，道理同上

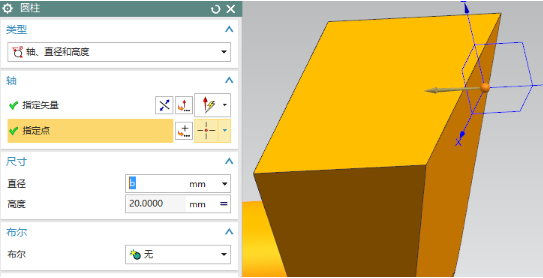

圆柱，中间连接圆柱，基准点，直径准确，高度只要大于中间的空档即可，不用求和

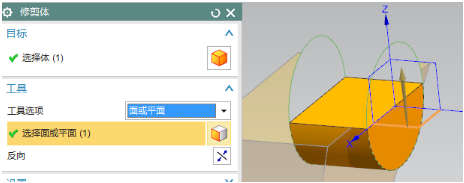

修剪体，圆柱修改为半圆柱体

求和，零散实体求和为一个整体进行进一步修改

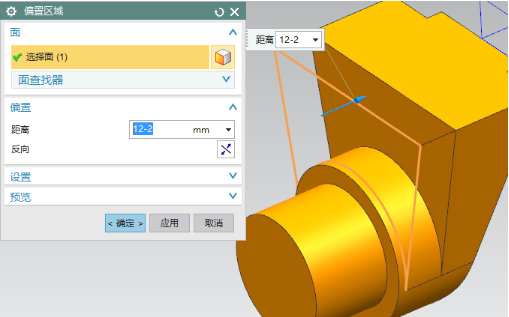

偏置区域，阶梯面位置采用偏置区域可以完成剩下的距离

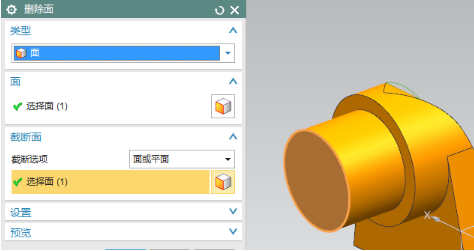

删除面，尾部多余台阶面，删除面，需添加截断选择，有的台阶面选择后不能完成，因此选择的下图中较远的面，就可以完成

镜像几何体，以基准面进行半体复制

求和为一个整体

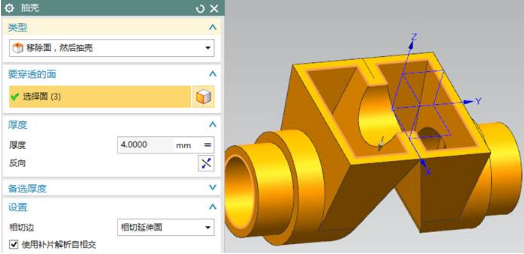

抽壳，删除下图中3个面，注意这个一定要镜像求和后才可以进行抽壳，负责会结算失败，可能是中间圆柱端面问题

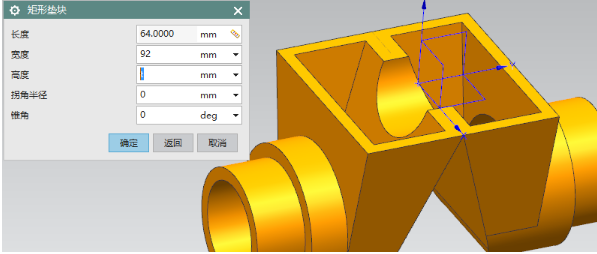

垫块，选择基准面放置，y方向为参考方向，测量方法，其他参数依据图纸进行设置，定位为两次线重合操作

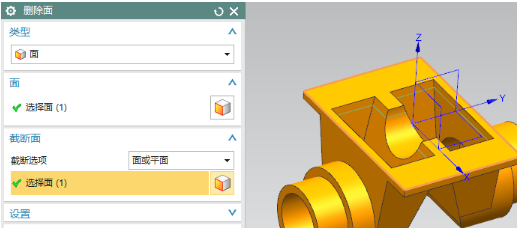

删除面，由于板下面为隐藏再里面，需要调节为线框，利用快速选择进行选择，再添加截断选择，从而实现广顺过度

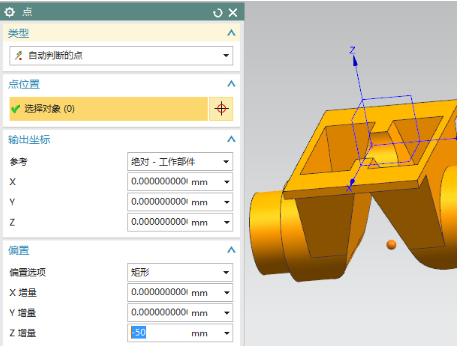

曲线，直线，点偏置找到连接筋位置

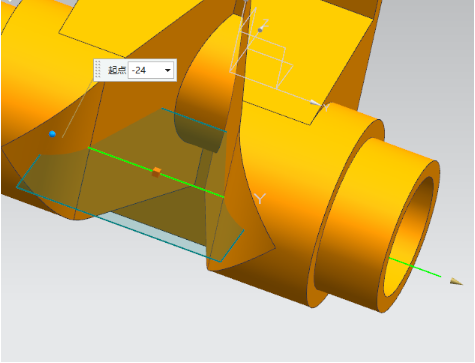

找到y符号出现点击，直接拖拽两头控件进行拉长，使其跨过中间的空档

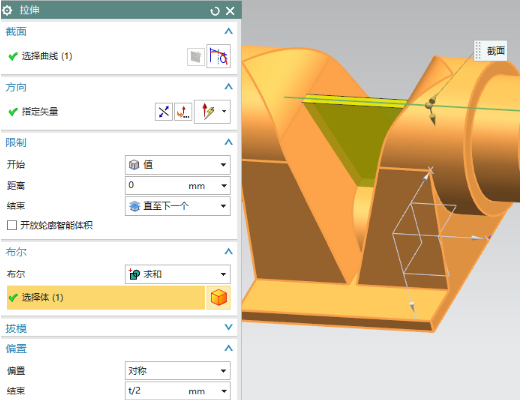

拉伸，选择直线，拉伸方向为z方向不能更换，只有这样才能进行直至下一个，将板体进行空档修剪，设置对称偏置，添加求和，即可完成整个实体建模

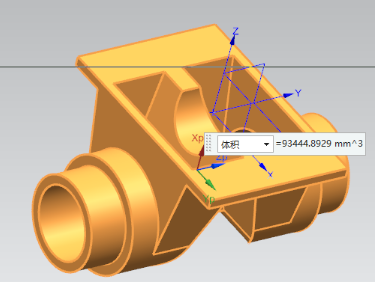

测量体积
