第69讲 NX10 入门图文教程——圆形固定销座（阵列特征-阵列增量）

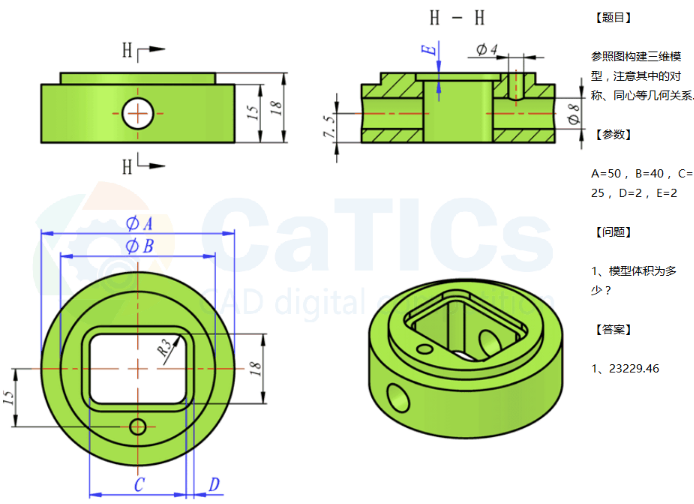

图形分析:该实体造型简单，主要以这个实例引入阵列特征中的阵列增量的讲解

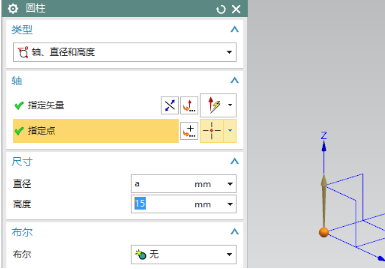

圆柱，以原点为中心，设置圆柱尺寸和高度



圆柱，根据图形标注，选择圆柱体直接以原点为基准进行创建，省去计算麻烦

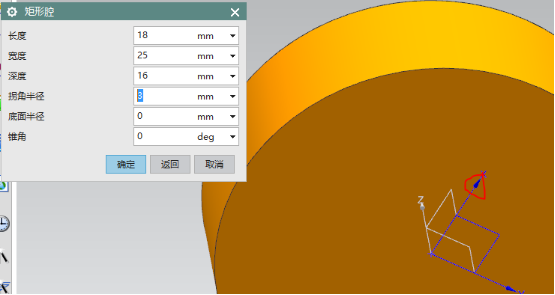

腔体，根据图形标注，标注的是小腔体尺寸，所以选择下表面作为放置面，选择x为参考，设置参数及半径

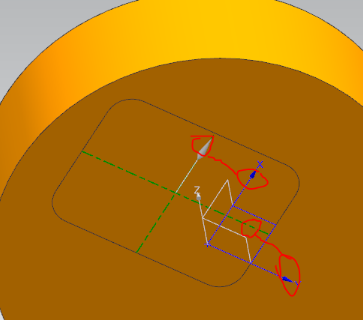

共线操作两次实现中心对正

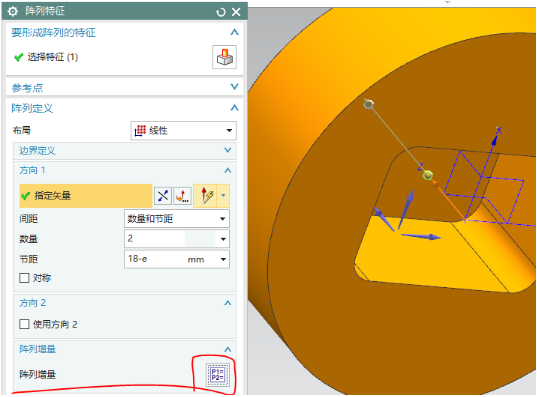

阵列特征，将腔体特征进行单方向阵列，数量2个，节距为上一个腔体深度，阵列后的这个腔体在长度、宽度和拐弯半径均发生一个d数据的偏移，所以要针对以上三个变量进行增量设置，点击下面的增列增量按钮

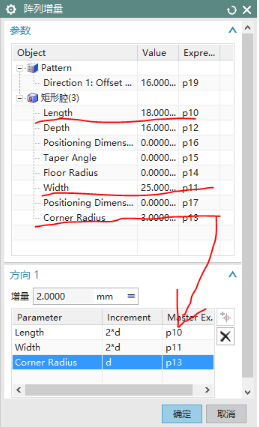

找到矩形腔体中以上三个变量分次添加到增量里面，增量中，长度和宽度的增量为两侧增加所以设置为2*d，而半径为单侧增加为c，如果是放大则为正，缩小为负，确定后返回对话框，直接确定即可完成阵列

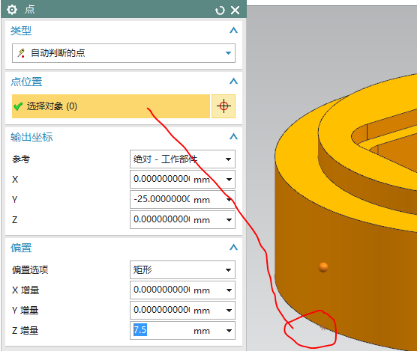

孔，点构造器设置点偏置，注意基准点位置选择，象限点

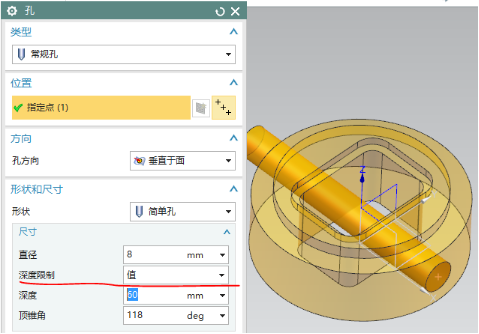

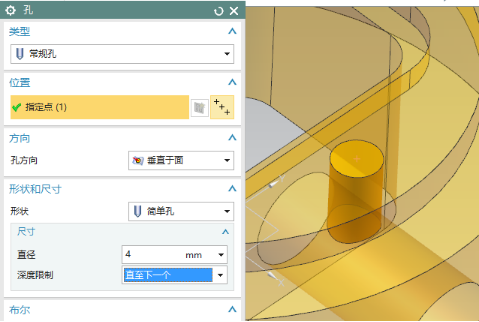

确定后，深度限制里选择值，直至下一个和贯通体无法完成整个打穿，所以只能利用距离来控制

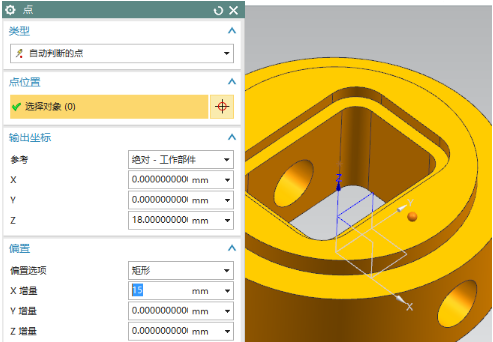

孔，依据图纸，采用点偏置方式，捕捉顶部圆弧圆心即可



确定后，设置如下

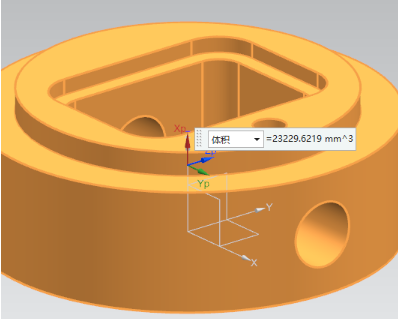

体积

NX10 入门图文教程总帖链接，那里有更多的基础知识和实例的图文讲解哦！注重基础，渗透经验，全部为本人多年的建模经验总结，去粗存精，注重软件操作通用性，想学习NX的童鞋们，抓紧点击下面的链接，顺祝大家学习愉快！
