第67讲 NX10 入门图文教程——柱形辊子（对称特征镜像）

星幻时空

第67讲 NX10 入门图文教程——柱形辊子（对称特征镜像）

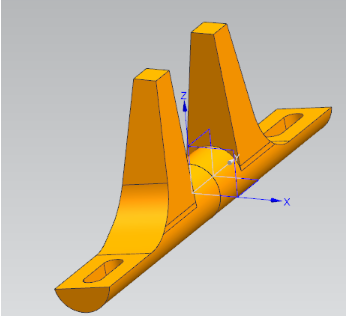

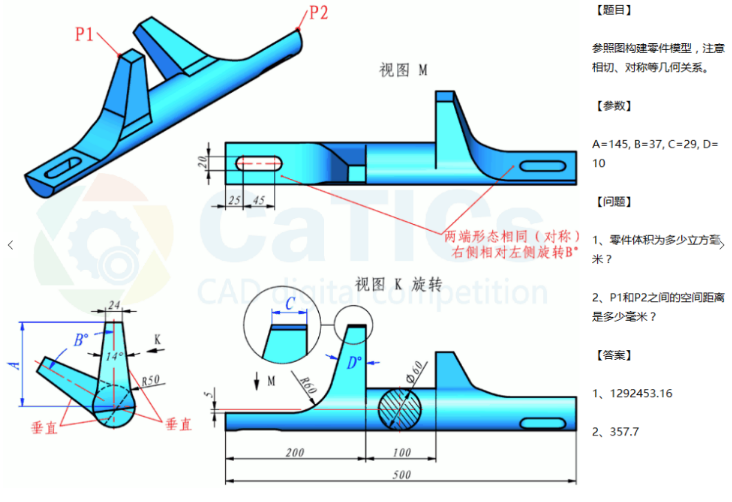

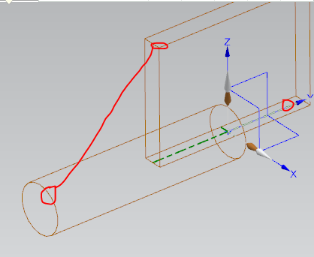

图形分析：这个例子的难点就是看似镜像半体，实则不是镜像而是一个180度的阵列，观察两个半体的摆放形态可知，这两个体的特点是对称的，主视图中斜槽线可知，是一个对称结构，如果使用镜像的话，这个位置是同侧的，这个要注意。

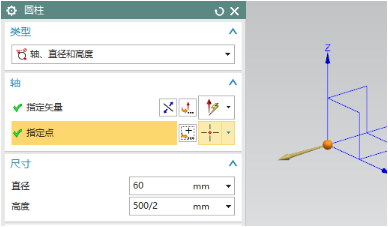

圆柱，根据图形标注分布特点，创建左侧半体较为理想

垫块，选择xy基准面，反向，x为参考，设置参数

共线操作，制作中间共线；竖直，实现圆弧与棱边对齐，制作0标注，其尺寸线与参考方向垂直，所以符合竖直标注特点

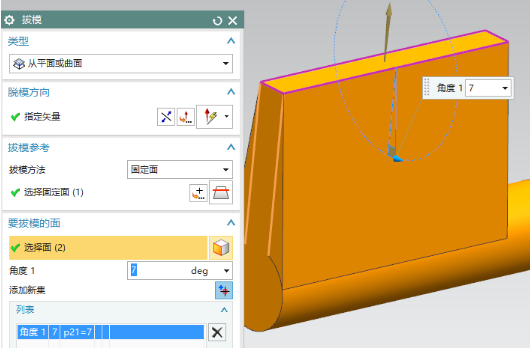

拔模，固定面形式，上方面固定，下面的面进行角度处理

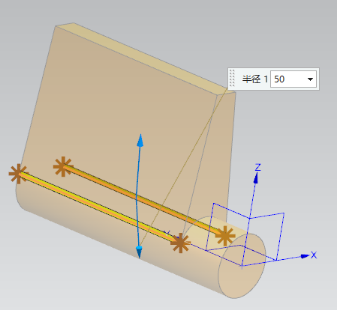

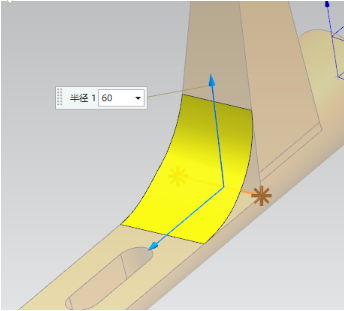

边倒圆，50，这个圆角要先处理，一会在斜面上打腔后的残留面可以利用这个圆角面进行截断

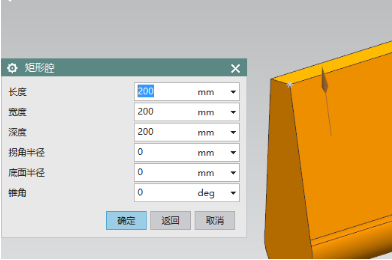

腔体，选择斜面作为放置面，斜边为参考，设置参数，这些都可以不用准确，只要定位的时候准确即可

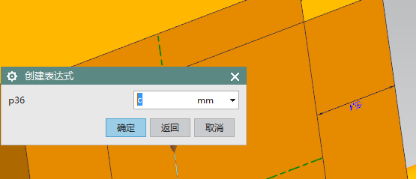

垂直，放置面上的直线边为界限，根据方向直接填写c，根据局部放大图，此时为没有d度的情况，所以可以直接使用外侧棱边

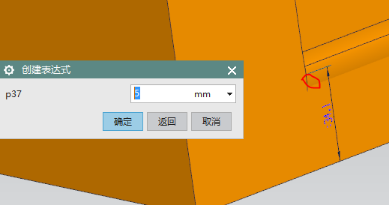

水平，5标注界限为圆弧中心和棱边，尺寸线与参考平行，所以选择水平，根据此腔体的位置特点，正好位于中心的下方，所以直接设置距离5即可

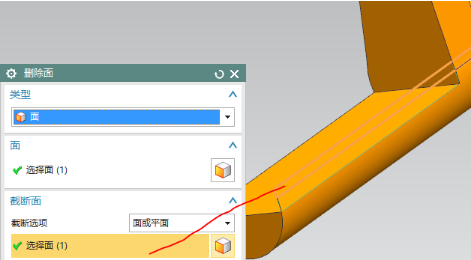

删除面，由于斜面小于底部圆柱，所以会有一点残留，进行删除，需添加截断面，以圆角面来截断，下面的圆弧面由于跨国了大半个，软件在进行截断的时候
分不出方向，所以这个地方就是上面圆角面什么先进行制作的原因

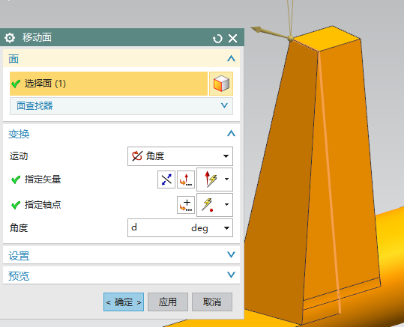

移动面，角度，由于k向旋转视图中的放大图可以看出，这个d的角度不仅仅是一个拔模可以完成，所以要使用旋转面功能，这个矢量选择斜面，轴点是后方棱
边端点，这两个操作非常关键，直接关系到结果正确与否。矢量比较好理解，k旋转为d度，所以旋转矢量直接选择斜面，自动就选择垂直面的方向为旋转轴；轴点选择就是旋转的位置，这个要依据那个放大图c，这个距离就涉及到测量位置，由于14的存在，导致k向旋转时，这个c距离是后侧棱边距离，所以要选择后面的端点而不是前面的端点。

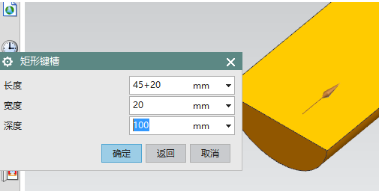

键槽，选择平面，长度参考选择圆柱面就可以，长度和宽度要准确，深度大一些打穿即可

共线操作实现中心对齐，垂直操作做圆弧中心与棱边距离，观察位置为负号反向

边倒圆，设置半径选择棱边

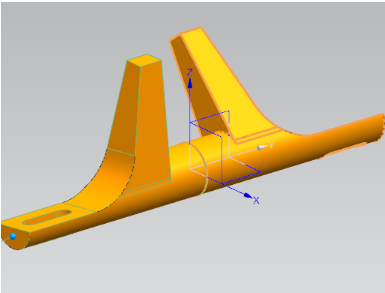

阵列几何特征，180度阵列2个，这个就是一个对称特征的镜像操作

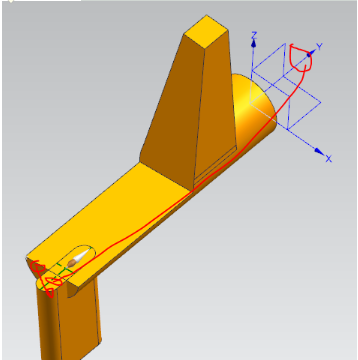

线框形式，大家看一下斜槽的线是对称形态

下图为镜像几何体命令制作的镜像，仔细观察两头的特点为相同的，而不是对称样子，所以不能使用镜像

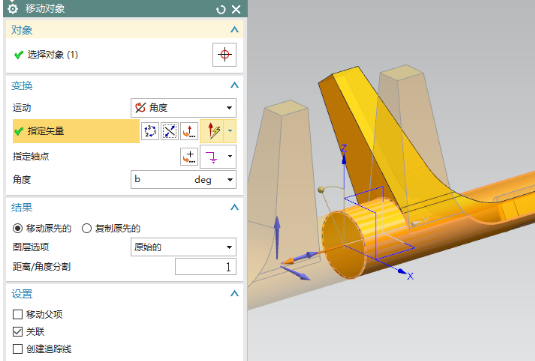

移动对象，角度，把另一半进行一个b度数旋转即可达到要求

求和，两个半体求和为一个整体

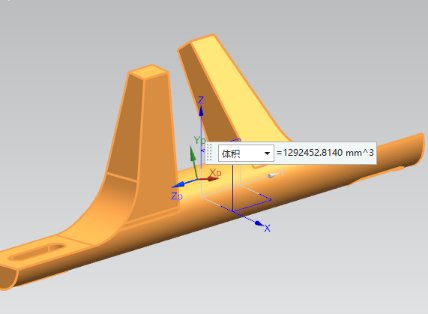

体积

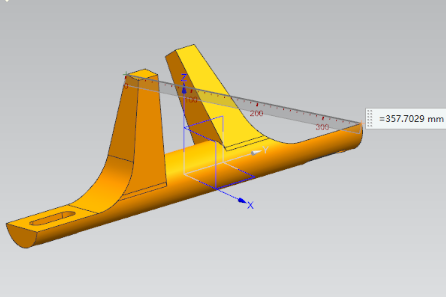

距离

NX10 入门图文教程总帖链接，那里有更多的基础知识和实例的图文讲解哦！注重基础，渗透经验，全部为本人多年的建模经验总结，去粗存精，注重软件操作通用性，想学习NX的童鞋们，抓紧点击下面的链接，顺祝大家学习愉快！
http://www.mjzl.cn/thread-606152-1-1.html
