第64讲 NX10.0 入门图文教程——轴承瓦盖

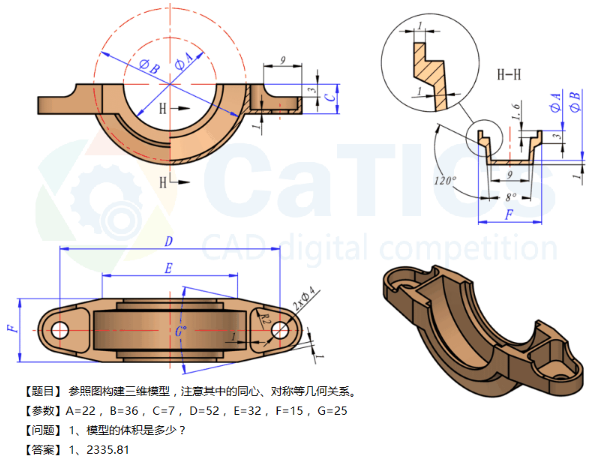

图形分析：该造型角度较多，基本有角度构成外部表面再抽壳，注意9度角一定先制作，根据内壳形态，120度是抽壳之后完成，注意抽壳方向为向外；，两侧耳朵也是一个壳体，但是做竖直和圆弧面相交地方需要注意，另外耳朵上的1/4圆弧槽的制作使用键槽命令较为直接，可以一次完成

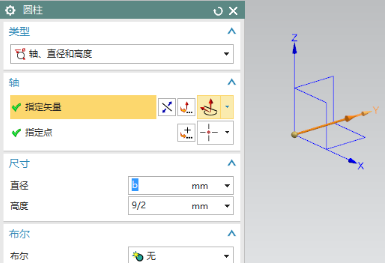

圆柱体，完成台阶圆柱中大圆柱，而是高度一半

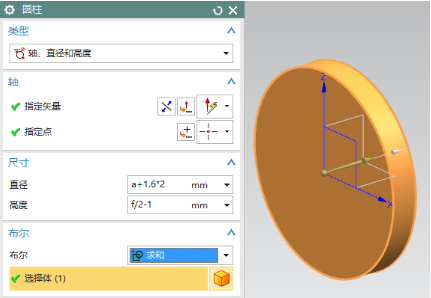

圆柱体，完成另一个圆柱，高度一半，求和为一个整体

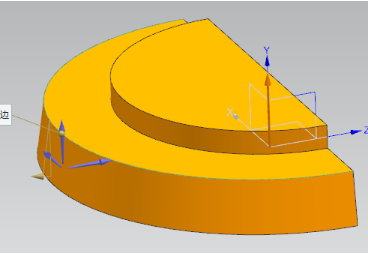

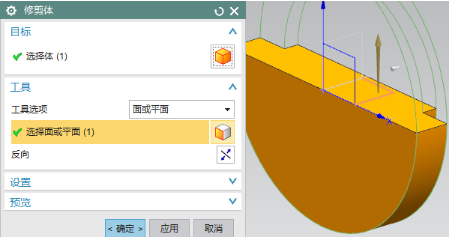

修剪体，以中间基准面减成半侧实体

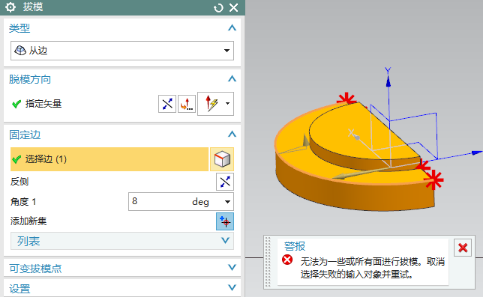

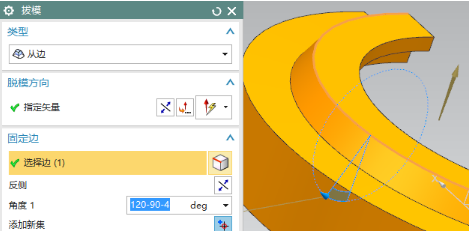

角度分析，8度这个面，如果采用拔模的话，会报错见下图，从边拔模，矢量为z轴方向报错

切换矢量后为，拔模的面不对，所以采用拔模时无法完成图示位置的斜角度

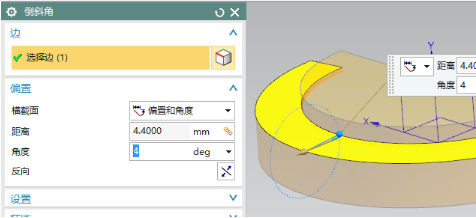

所以只能利用斜角命令完成角度，注意选择棱边，设置角度，距离而两台阶圆弧之间距离，采用测量

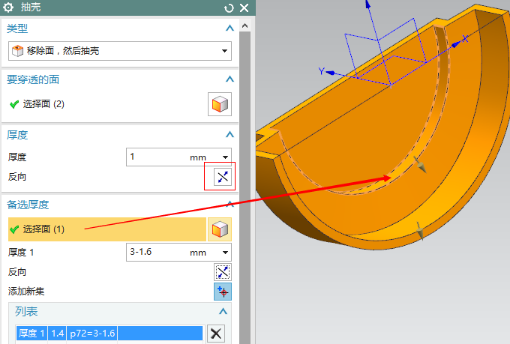

抽壳，选择删除面，记得点击反向厚度，备选厚度，根据1.6厚度，利用3进行反向推算

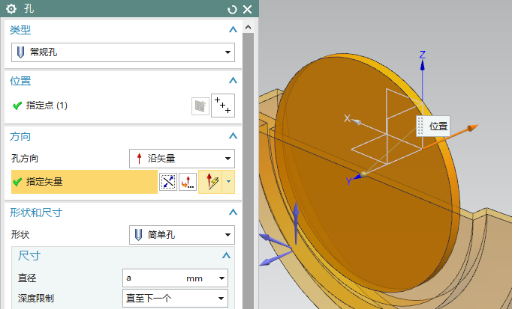

孔，完成中间孔，捕捉圆心即可，矢量采用矢量方式，可能这个是半圆体，默认选择无法正常打孔

拔模，此处选择拔模，也可以选择斜角，注意拔模矢量和边的选择，大家注意观察可能这种半圆弧的从边拔模只能拔出与y轴有角度的摸

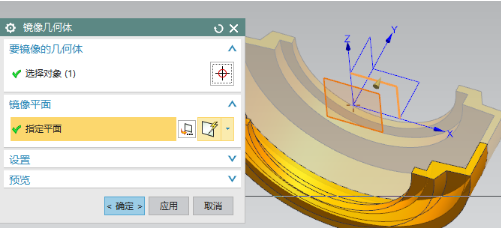

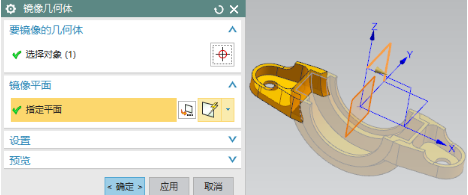

镜像几何体，把半侧壳体镜像一份

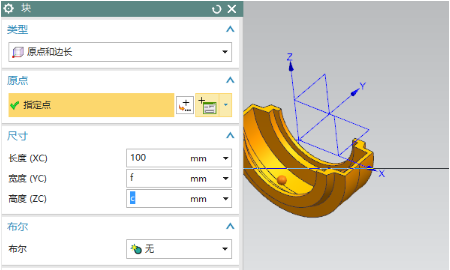

长方体，整体为对称结构，所以选择长方体点偏置方式完成半侧方体，依据长方体参数为正特征，设置偏置

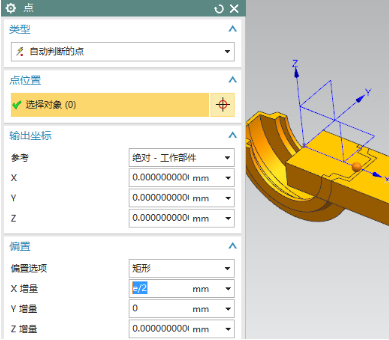

确定后，设置参数，不进行求和计算，点一定注意添加关联

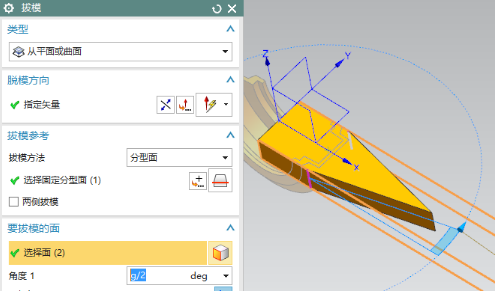

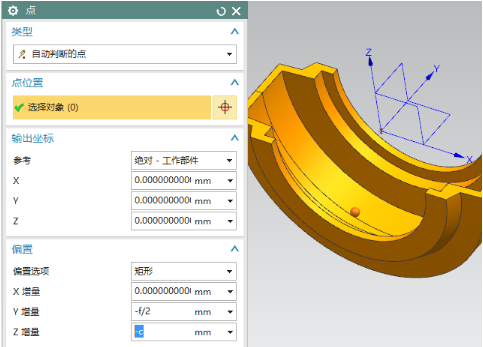

拔模，分型面，也就是从一个位置把整个面从这个位置断开进行拔模，这个位置利用点和脱模方向来确定，依据图形角度改变位置，添加一个偏置点

确定后，选择脱模方向，也就是要倾斜的面与某一个方向之间的角度，把要拔模面选择上，设置角度，从下图可以死看出，整个面在一个位置一部分发生倾斜，另一部分保持原来形态。固定面则代表示拔模位置，而倾斜的面是整个面倾斜不会一个部分倾斜

边倒圆，这个半径是一个位置量，它要依据d的数值来最终确定，需要反向调整

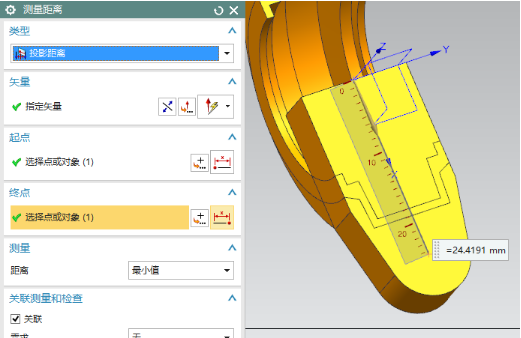

以下为逆向调整方法，优化计算，投影距离测量中间y轴和圆心之间距离，添加关联

工具，更多，优化，设置名称，目标中把测量表达式添加，修改目标数值为26，不能使用表达式，变量里，把半径表达式添加进入，进行第一次优化计算，查看结果，如果没有接近的话，修改范围再次优化直到达到标准数值

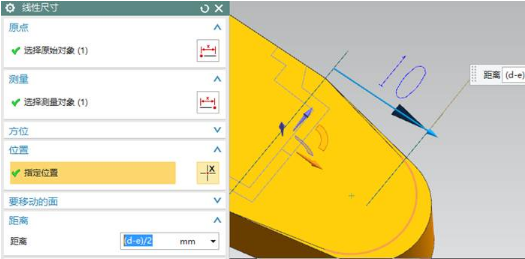

有些同学觉着可以利用同步建模中的线性尺寸来修改圆心位置，但是这个命令不适合这个建模条件，就是由于这个g/2的角度，修改距离后，由于圆弧发生移动这个角度也随之发生改变，造成一个错误循环，所以对于这种有相切的圆弧所以这次地方一定要注意

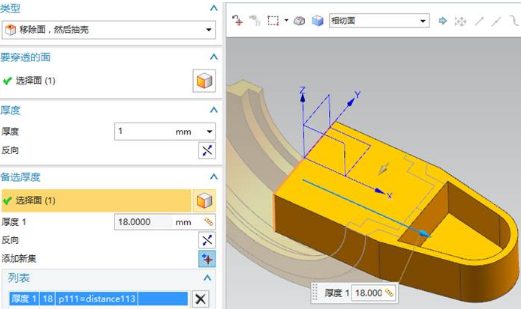

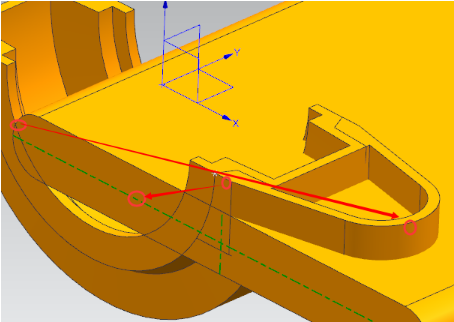

抽壳，由于相交地方面情况比较复杂，所以要先抽壳，而且要添加一处备选厚度，下图位置处为一个竖直面，要一直添加到圆弧的象限位置，大家看下面的图，修改一侧面厚度，起码的面外形不发生改变

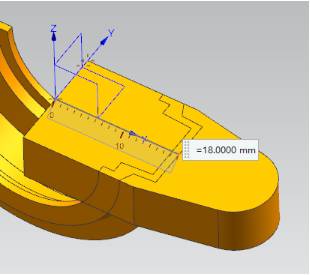

这个厚度，采用测量方式来完成，投影测量

求和，把两个半体合并为一个整体，方便与单侧耳朵修剪

修剪体，以壳外侧面进行单侧耳朵的修剪，如果没有上面的求和，这个里面的工具面将无法进行这个步骤的修剪

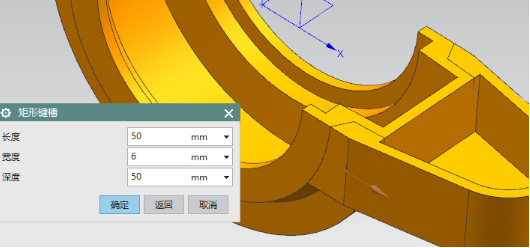

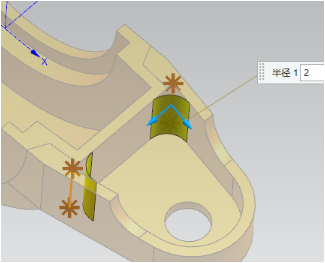

键槽，矩形，由于想一次完成整个壳体打槽，所以选择单侧的小平面，选择一个直线棱边为长度参考，长度和深度可以大一些，宽度要准确

共线操作完成中心线和棱边重合，完成1/4圆弧槽；水平，由于界限位置为相切点，也就是最大位置，所以在选择界限位置时，一定要是立体摆放形态，制作9距离标注

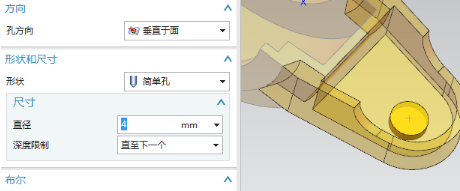

孔，直接捕捉圆心，设置参数即可

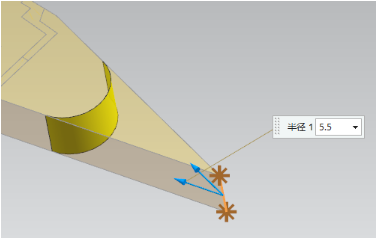

边倒圆，选择相应棱边即可

镜像几何体，把耳朵镜像一份半体

求和操作，把所有的体求和为一个整体

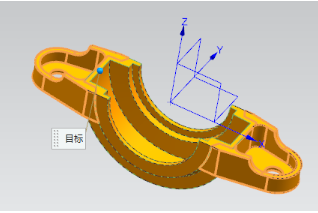

测量体积
