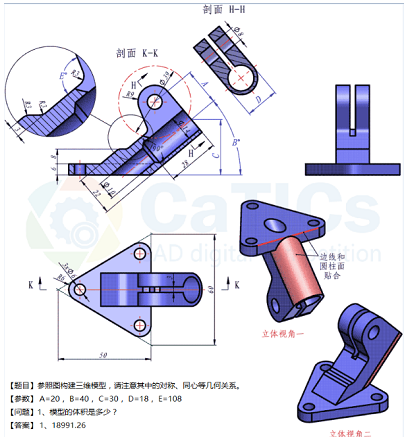

图形分析：整体以三角右侧下棱边为界，完成三角和凸起特征，凸起特征有一部分为全圆角，其他部分可以使用垫块完成，由于存在角度，可以按照水平方向完成，再旋转。凸起特征需要采用长方体完成，而不能使用创建方块，为了后续建模方便，基准坐标系与其中一个棱边对齐，而且c距离需要使用优化计算来调整，如果利用创建方块，其长度是对称伸缩，而我们需要的是单侧调整长度，实现c的调整，所以创建方块就不合适。

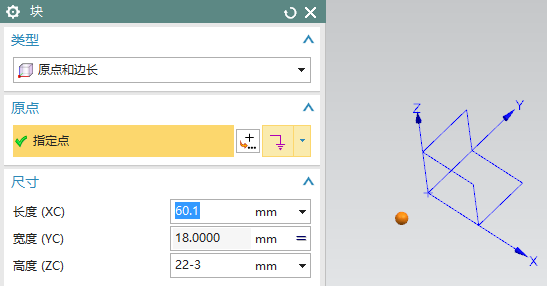

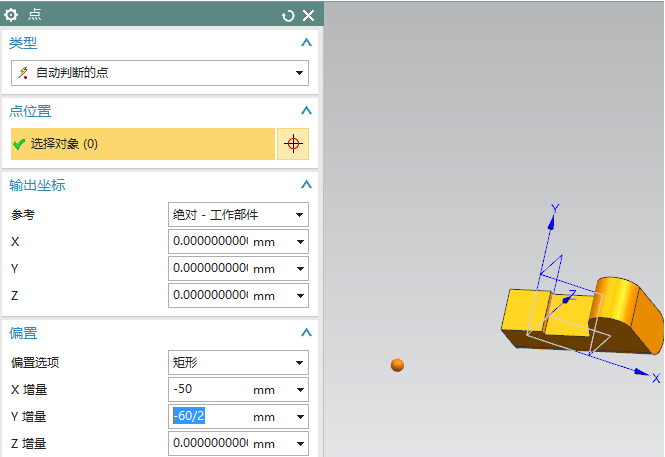

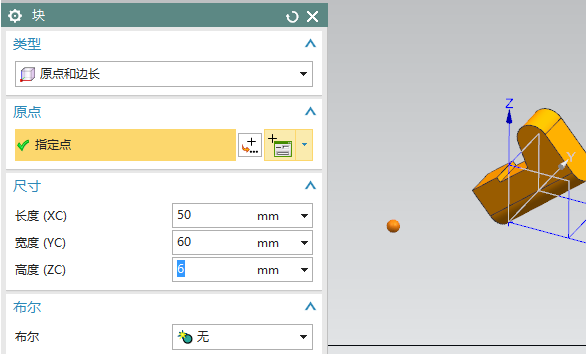

长方体，依据分析以y轴为界，所以使用点构造器调点，注意切换到绝对形式

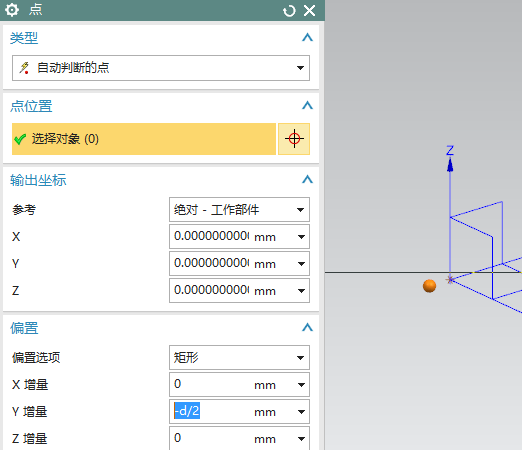

确定后，按照参数设置相应数值，xc方向数据代表优化计算变量，所以设置一个带有小数点数，便于寻找。Xc、yc、zc一定是正数，所以点才调整到y的负方向移动

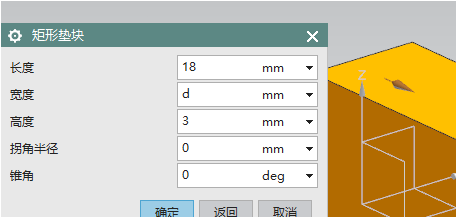

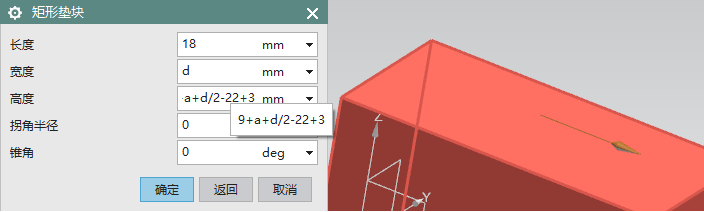

垫块，选择长边为参考，依据对齐特点，设置参数，高度相对比较复杂

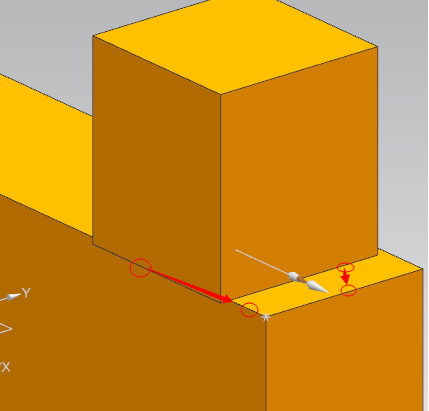

共线操作2次，实现垫块对齐一侧

继续垫块，选择上一个操作中的面，参考也相同，长度一个数值是未知的，所以直接采用上一个数据不修改，修改其他两个参数

共线操作2次，实现另一头对齐

边倒圆，不能直接实施全圆角，两次的角度不同，只能先倒出一侧，拔模后再倒出另一侧圆角。这个就是建模思路调整产生的不同结果

拔模，想切面拔模，矢量为角度测量的基准位置，根据图形状态，垂直面要发生倾斜，所以垂直面方向就是拔模的矢量，直接选择上方的平面后，自动判断与该面垂直的矢量，想切面直接选择一个面即可直接选择相切的面，根据之前位置，计算角度。

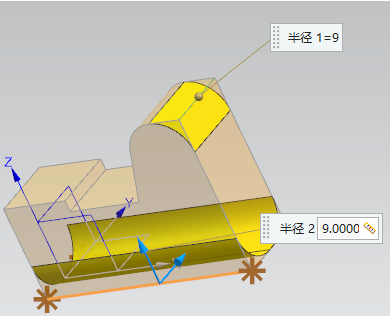

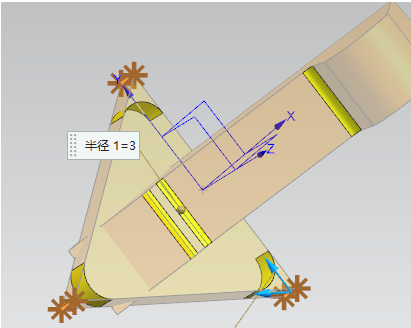

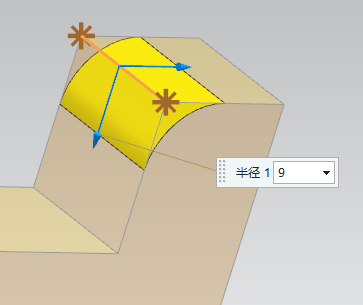

边倒圆，添加集合形式，把相离两处的圆角添加到一个命令中，采用测量方式，一个测半径，一个量棱边半长

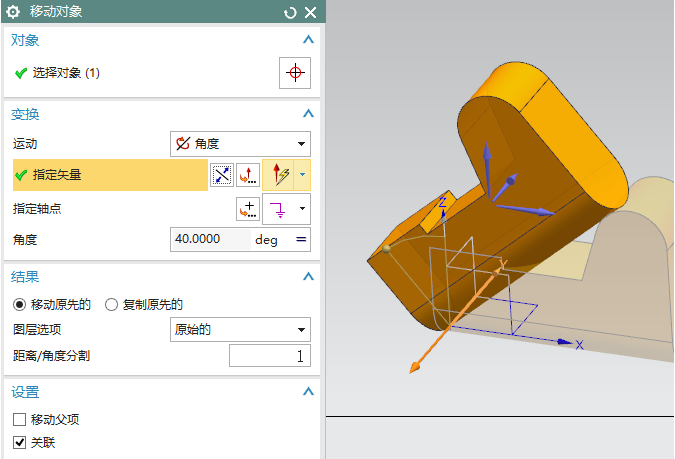

移动对象，角度，把整个实体以y轴旋转b角度，注意反向箭头调整方向

长方体，点构造器，由于参数都是正值，只能把点按照负向调整

确定，设置参数，注意添加关联

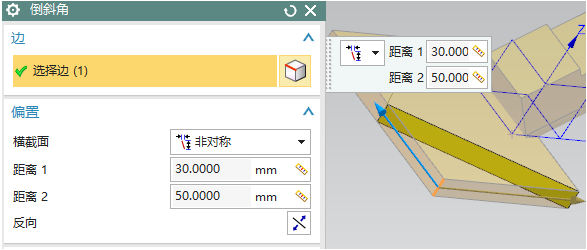

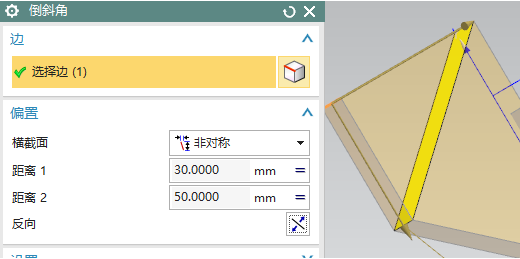

斜角，非对称，采用测量方式完成半侧斜面

斜角，以表达式形式完成两侧对称关联，可以不用分顺序，使用反向按钮调整即可

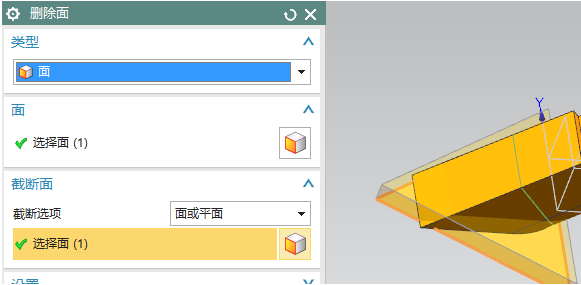

删除面，把缺口面删除到底面实现棱边对齐

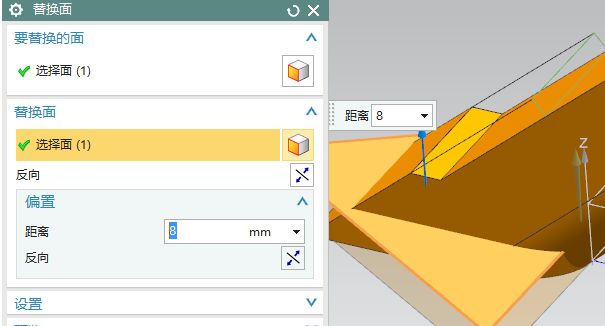

替换面，选择与斜面垂直的面替换为三角上表面，实现二者平行，再添加偏置距离。

圆角，添加集合，把剩余棱边都添加进来

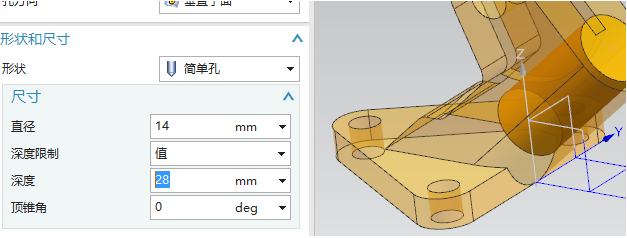

孔，捕捉圆心，设置参数

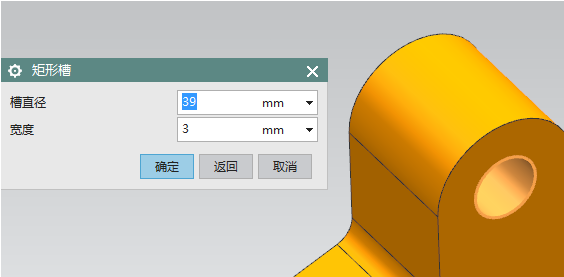

槽，这个是在圆柱形面上挖槽的命令，如果是外圆柱面，就是向柱心去料，如果是内柱面（孔面），远离柱心去料。根据图形39圆柱形槽，应该是后者，所以要先打孔，再做槽，这个顺序不能颠倒先后，选面后，直接设置去除圆柱面直径和宽度。

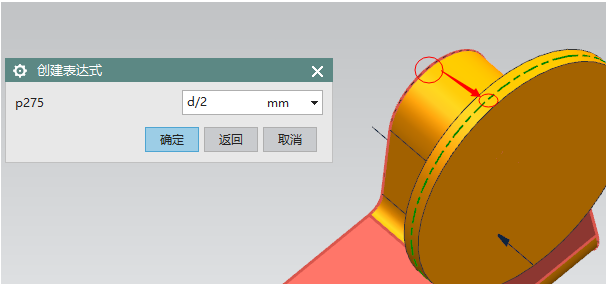

定位时，只能选择圆弧边缘，也只能利用距离形式完成定位，由于处于正中央，直接选择中心圆弧线，添加表达式

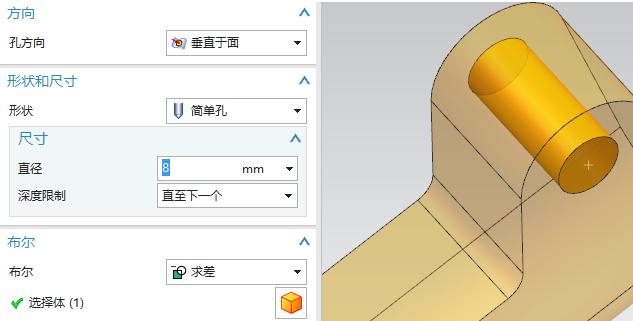

孔，捕捉圆弧圆心，设置参数

距离，投影距离，按照图示，添加c距离测量，并添加关联，为优化计算

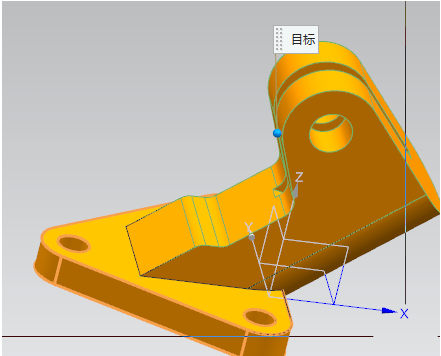

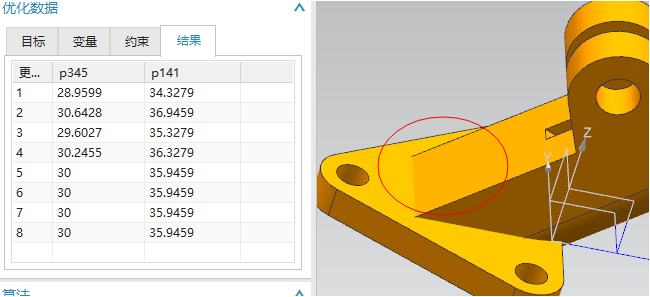

优化计算，建立名称，目标为测量表达式，修改为30；变量选择第一个长方体中xc参数60.1表达式，进行优化，观察变量范围，根据实际情况调整范围，直至优化出30位置

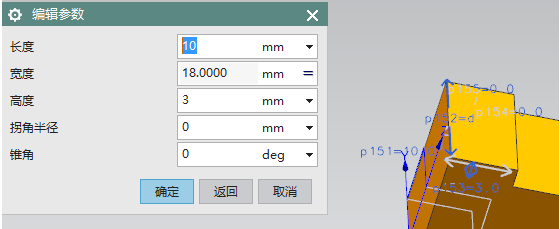

注意可能优化到30的时候，之前的不确定的数据，可能导致图形失败，比如上图中，垫块缺失，这个可能就需要大家去返回去修改参数，上图中的情况，应该就是垫块长度太长，优化到30后，这个位置就和第一个垫块重合，导致出错，所以修改它的长度，模型即可恢复正常

求和，两个实体合并为一个整体

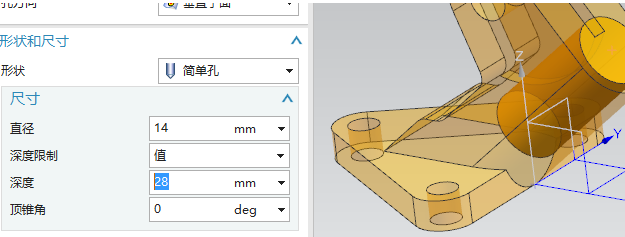

孔，捕捉圆心，设置参数

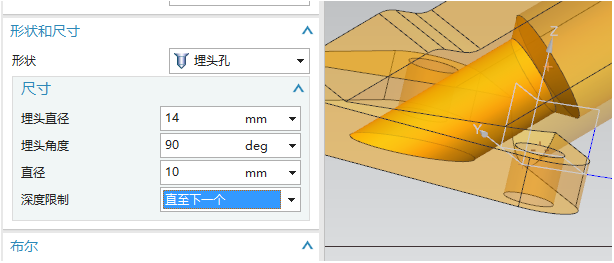

孔，埋头孔，捕捉上一个孔底面圆心，设置参数

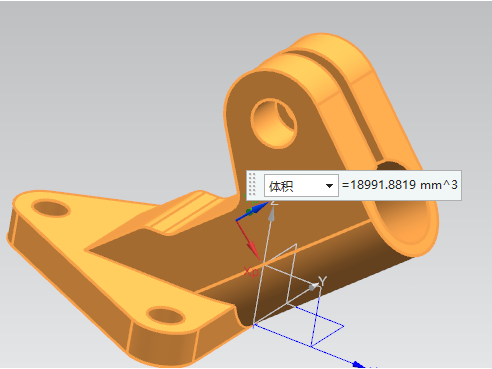

测量体积，与答案完全一致
