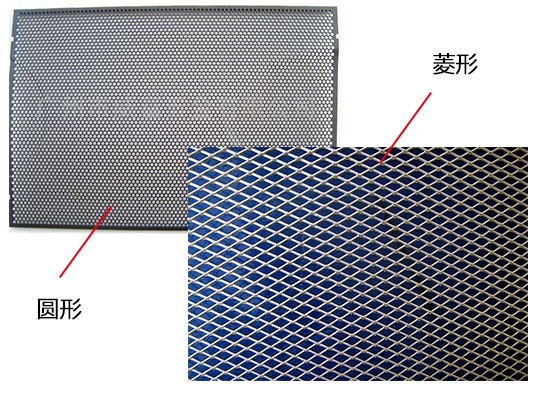

       使用中望3D进行绘图,几个简单的步骤就可以实现各种花式的花纹,真正实现建模傻瓜化。本次课程我们将学习如何运用中望3D2018中的交错阵列功能来画出菱形网。

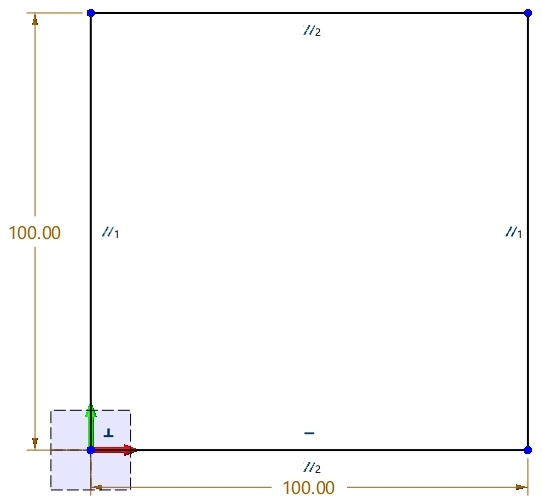

       第一步:创建基板,绘制一个100*100的正方形草图拉伸0.5厚度的板,绘制草图如图1所示。
图1

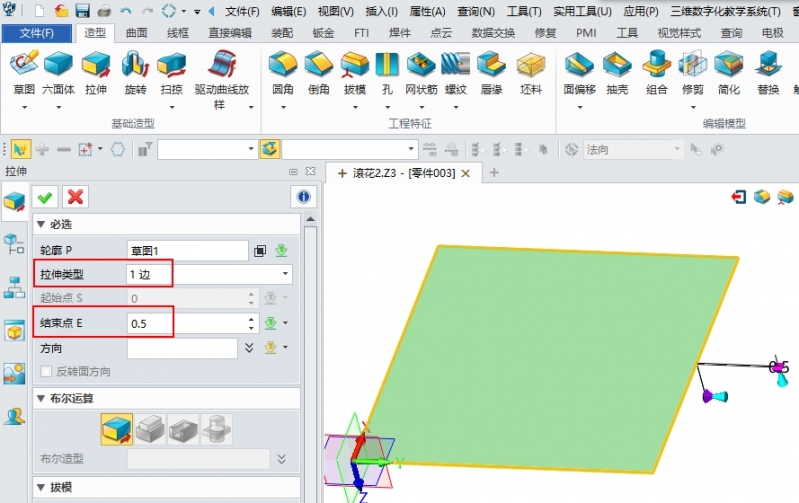

       第二步:拉伸出0.5厚度,如图2所示。
图2

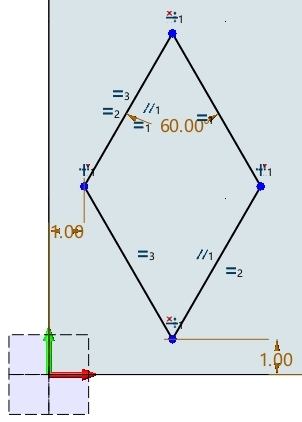

       第三步:绘制菱形图案草图,如图3所示。
图3

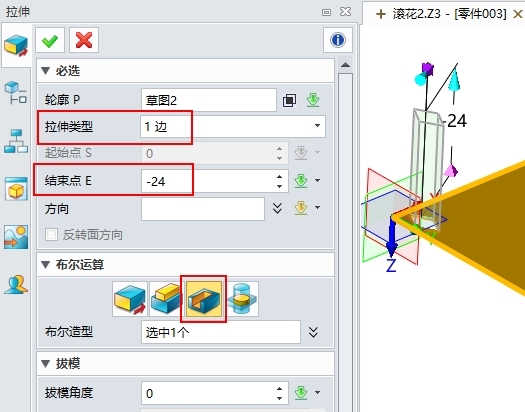

       第四步:在基板上拉伸减除出菱形图案,如图4所示。
图4

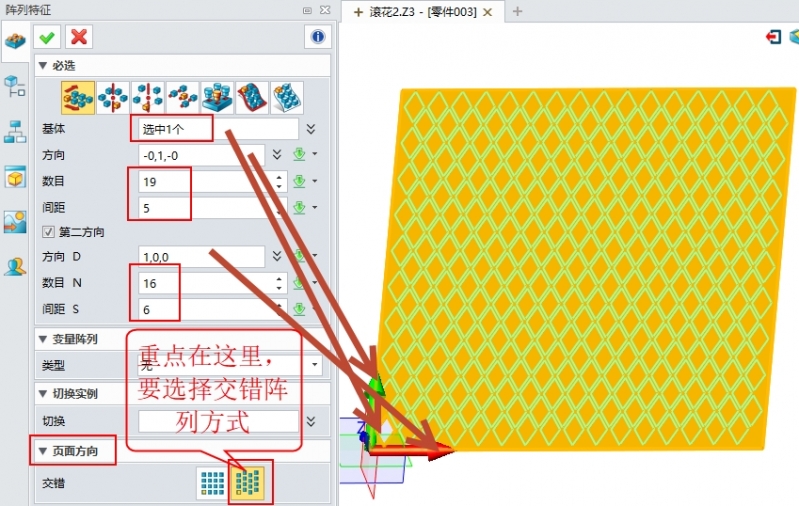

       第五步:使用阵列特征功能列出错开的规则图案,注意在页面方向交错模式选择交错阵列,如图5所示。
图5

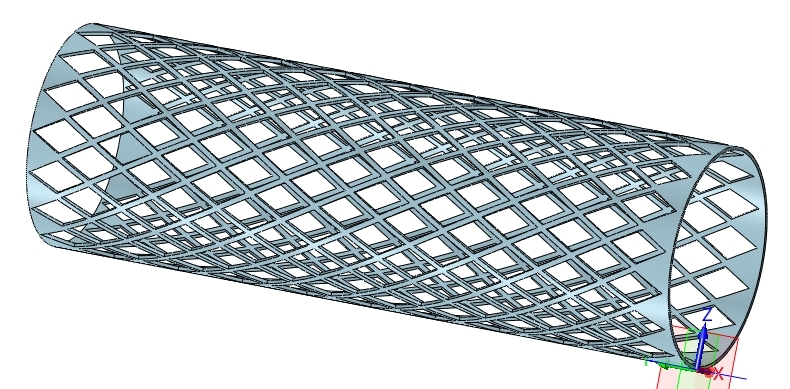

       第六步:另外,还能使用圆柱折弯功能卷成圆柱形状,如图6所示。
图6

       至此,菱形网的绘制已经完成。中望3D交错阵列的方式使得我们可以轻松绘制各种规则形状的图案,相信大家通过以上例子能熟练掌握这几个简单的步骤,并且将其运用到花纹网面的设计中。
       马上下载中望3D2018版,体验智能设计,让创意无极限:http://www.zw3d.com.cn/product-58-1.html
