SolidWorks 2018 MBD贯穿整个设计流程

ddsoft · 发表于 2017-12-17 00:26:49

关键词：企业无图纸化、南京东岱、SolidWorks MBD、3D PDF

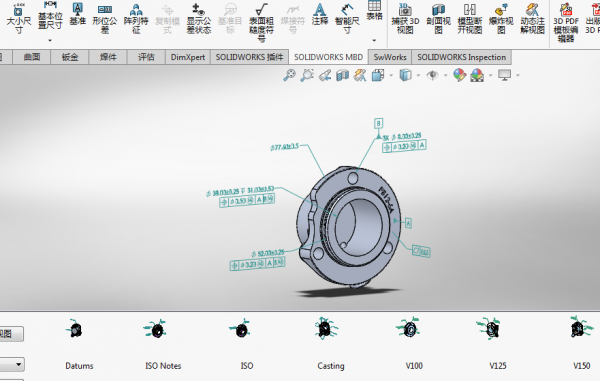

对于想要实现无纸化办公的企业应该都不会对SolidWorks MBD陌生。SolidWorks MBD是2015年的新产品，主要是为了实现企业无纸化办公的软件。那么什么是MBD？MBD是基于模型的定义。通常我们的零部件/装配体，都是通过工程图描述产品制造信息来指导生产，而现在呢，我们可以把注解，产品和制造信息直接放到3D模型里面，这样我们可以更直观的查看尺寸信息。说到MBD，就会讲到PMI,PMI是产品和制造信息，包括制造过程中所需要的关键指导信息，比如，基准面、尺寸、表面粗糙度，表格等等。（如下图）

除了我们在软件可以处理三维模型，还可以导出到3D PDF格式的文件，并且可以进行三维旋转模型查看尺寸。（如下图）

即便生产、制造端暂时无法抛弃传统图纸、无法直接获得MBD的好处，工程部门内部、采购、售后、服务等部门依然可以从MBD中受益。特别对于各部门内或部门间的技术沟通环节，灵活、丰富的三维PDF样式可以满足您不同的技术沟通需求

在SolidWorks 2018 MBD里面呢，做了很大的增强，首先是可以将基准放在阵列特征上面，这样就可以更加准确的表达我们的真实意图，同时可以添加默认轮廓公差。

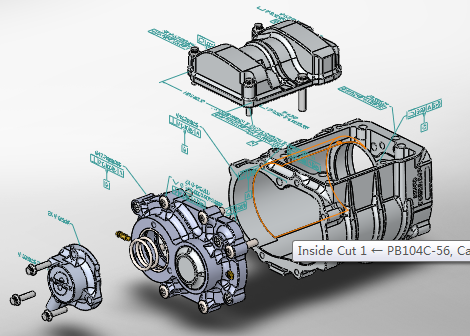

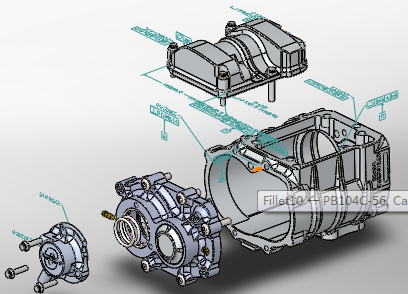

第二在装配体状态下也可以显示零件的PMI信息，这样可以免除我们在装配体层面重建PMI的需要，还可以通过公差匹配工具，省去创建配合零件公差的工作。（如图）

第三除了PDF文档，公司还会用edrawing进行交流，可以把模型的每个配置发布到一个edrawing文件中，同时还能重用SolidWorks MBD生成的注解。

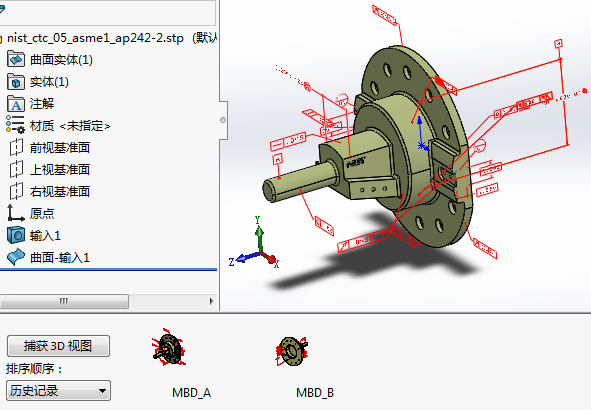

第四 SolidWorks 2018 MBD可以直接导入STEP文件，以及Creo、NS及CATIA文件，PMI信息也会被读入，并可以交叉高亮显示。（如下图）

同时MBD的注解信息还可以运用到，SolidCAM以及工程图里面。所以说SolidWorks2018 MBD 贯穿整个设计流程。

总结

SOLIDWORKS MBD是与SOLIDWORKS集成的三维模型定义产品。帮助制造企业定义和组织三维标注、定制个性化三维PDF模板、发布三维模型和标注。减少二维工程图，直接利用三维标注指导生产，使得制造流程更加顺畅、加速生产周期、减少废料和返工、提高质量。
