利用SolidWorks草图块制作皮带的模拟仿真

ddsoft · 发表于 2017-10-16 23:32:30

摘要：本文主要讲的是如何利用草图块来布局草图，通过定义草图来定义装配体零件的大小以及各个位置，其优点是如果更改了布局草图，那么装配体里参照到它的相关零件都会自动更新。以下面的带轮为例简单介绍。

下面介绍详细的操作方法：
1.首先，新建零件，绘制如下草图：

2.将每个圆弧都制作成一个块并保存：

3.新建一个装配体，点击“生成布局”，绘制几个点用于放置插入块，并点击“插入块”，将之前保存的块一一进行插入：

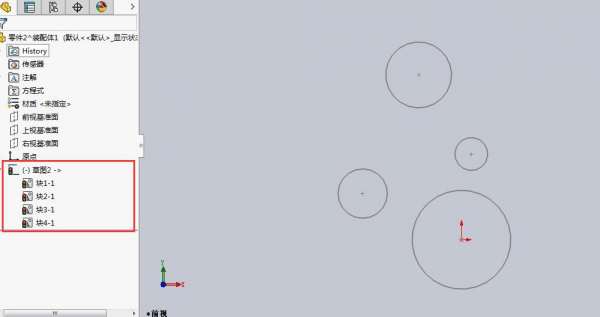

4.点击“从块制作零件”，再一一选择四个块，点击勾号完成。此时我们可以在特征树中看到插入的四个块：

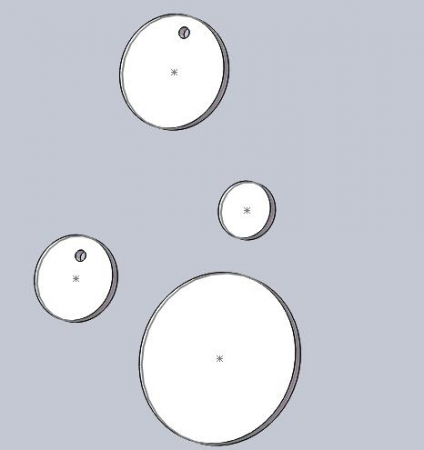

5.分辨将每个块拉伸成一个零件：

6.点击 “皮带/链”，依次选择四个轮的端面边缘，皮带轮的位置基准面选择前视基准面。点击皮带轮上的箭头，可以将皮带的位置进行设置：

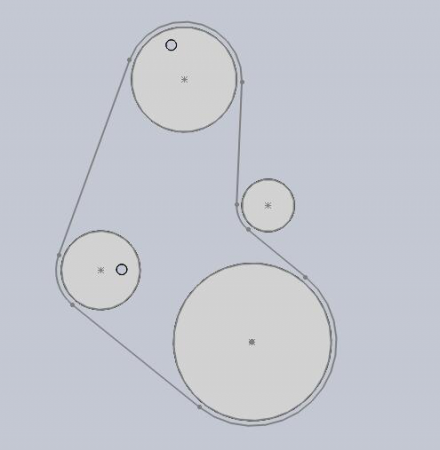

7.最后拖动其中一个带轮整个系统就运行起来了：
