[其他产品] 【实例教程】中望3D自制标准件:连杆设计

[复制链接]
发表于 2017-7-12 14:11:31 | 显示全部楼层 |阅读模式
工业制造
上传图片: -
企业名称: 中望3D
公司地址: 中望3D
公司网站: 中望3D
联系方式: 中望3D
内容简介: 本文就零件三维参数化建模进行探讨,同时利用零件参数化设计建立中望3D零件库,为企业实现敏捷的产品设计提供资源。
本帖最后由 zw3dservice 于 2017-7-12 14:13 编辑

       为了提高产品的设计质量和设计效率,提高企业市场竞争力,多年来,许多企业一直致力于零件标准化的研究。三维机械设计软件的出现使产品标准化设计产生质的飞跃,中望3D就是优秀的三维设计软件之一。本文就零件三维参数化建模进行探讨,同时利用零件参数化设计建立中望3D零件库,为企业实现敏捷的产品设计提供资源。
插图 1-1

       1.连杆零件设计
       下面我们首先通过中望3D来新建一个连杆零件,然后将连杆参数化,再到装配中使用该连杆标准件。
第1步:

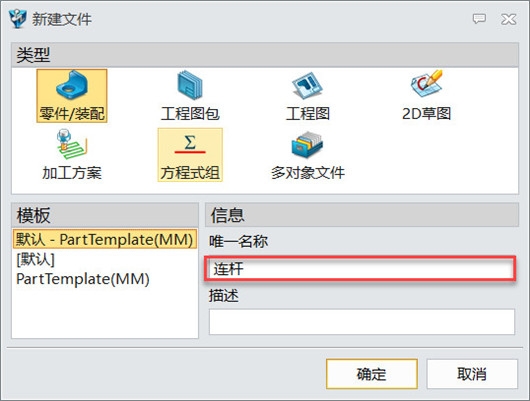

       新建一个名称为连杆的零件
插图 2-1

第2步:

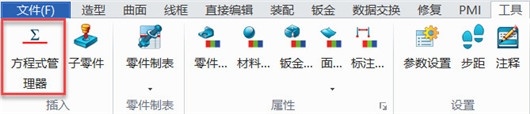

       选择工具栏上的方程式管理器命令,进入方程式管理器
插图  2-2

第3步:

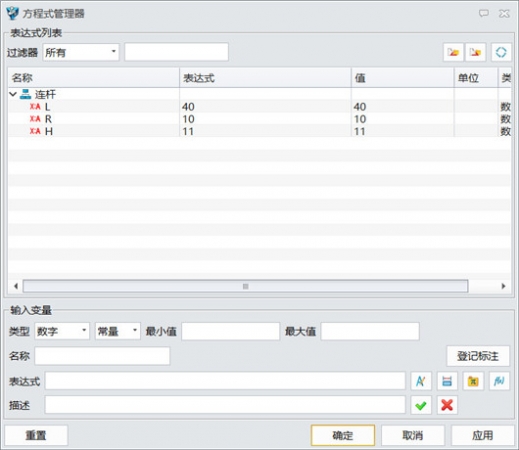

       在方程式管理器中添加L=40,R=10,H=11三个变量
插图  2-3

第4步:
       新建一个草图,并选择XZ平面。
插图  2-4

第5步:

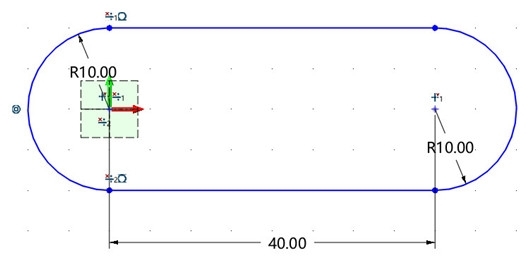

       在XZ工作平面上创建草图,绘制下图草图进行全约束,其中长度尺寸为L,半径尺寸为R,完成后退出草图。
插图 2-5

第6步:

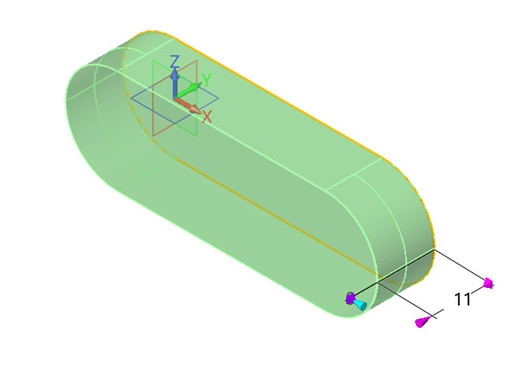

       对上步草图进行拉伸,拉伸距离为H。
插图 2-6

第7步:
       在连杆零件上打两个半径为R5的孔
插图 2-7

第8步:

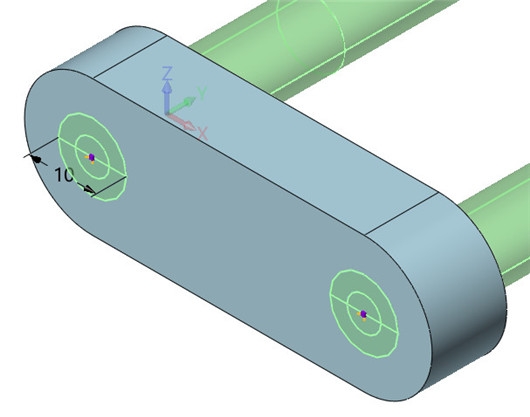

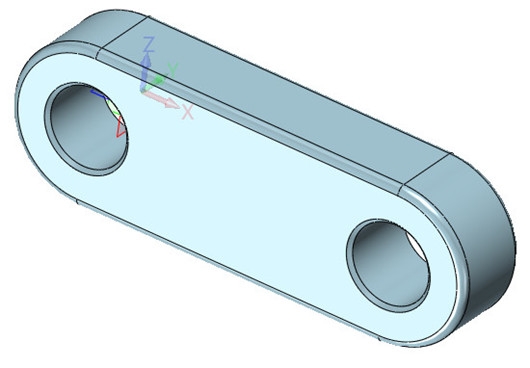

       对连杆外轮廓倒圆1mm,再对两孔进行倒角0.5mm,完成连杆建模。
插图 2-8

第9步:
       在工具栏中选择零件属性
插图 2-9

       选择零件属性中的物理属性,再选择材料文件夹
插图 2-10

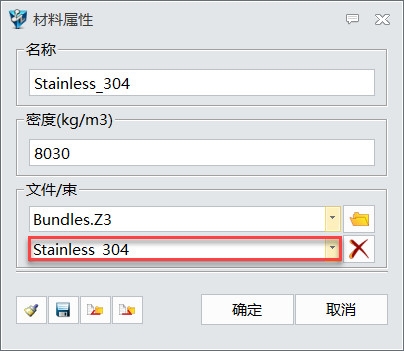

       通过下拉菜单,更改连杆材料
插图 2-11

       2.连杆零件参数化
       用中望3D完成连杆建模后,下面我们开始对连杆进行参数化编辑
第10步:
       在连杆零件编辑环境中
插图 3-1

第11步:

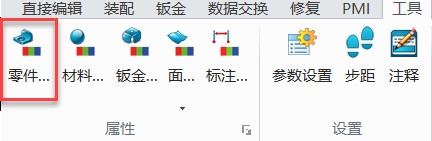

       在工具栏中选择零件属性
image14 - 副本.jpg
插图 3-2

       再选择运行参数,将第3步中定义的3个变量分别选中
插图 3-3

第12步:

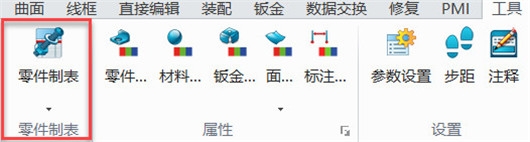

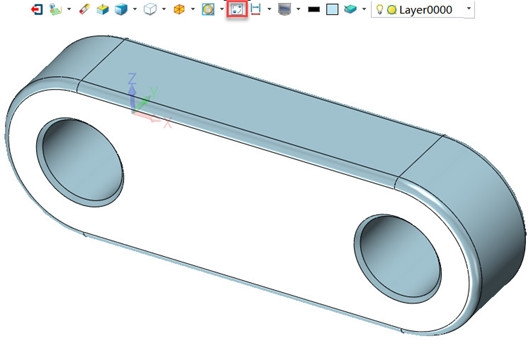

       选择工具栏上的零件制表
插图 3-4

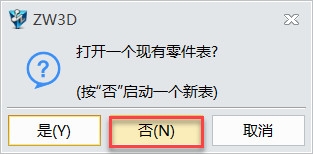

       在弹出对话框中选择“否”
插图 3-5

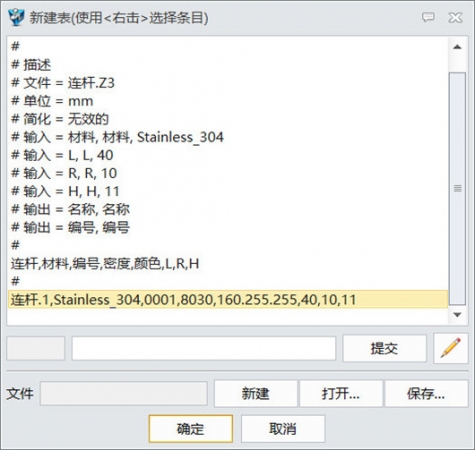

       弹出一个新建表
插图 3-6

第13步:

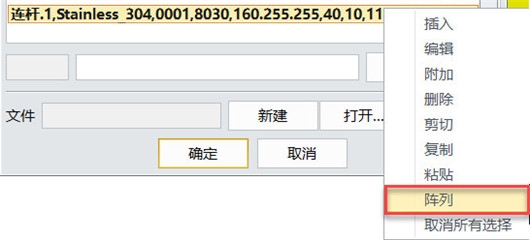

       鼠标右键单击零件表最后一行参数,选择阵列
插图 3-7

第14步:
       输入需要变更的参数名称L,输入变更的数量5,并输入增量值为10
插图 3-8

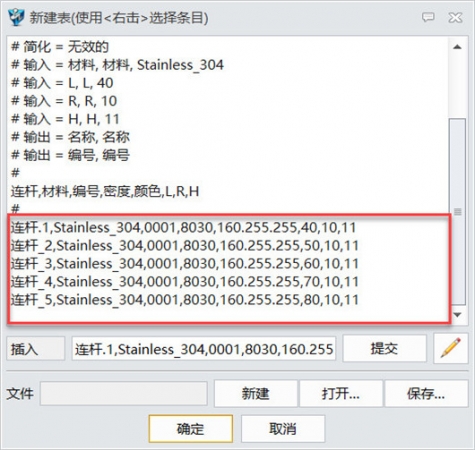

       确定后,零件表中自动生成5行参数,每行代表一种连杆
插图 3-9

第15步:
       通过鼠标依次双击连杆_2至连杆_5,可以手动修改其它参数
插图 3-10

       修改后的连杆参数表如插图3-11所示
插图 3-11

第16步:
       保存上一步所编写的参数表,将参数表文件z3l文件保存到连杆零件目录下
插图 3-12

       3.参数化连杆的使用
       完成了连杆零件的标准化以后,我们就可以在装配中使用它了。在本教程中,我们将在装配-Start中使用连杆标准件。
第17步:
       使用中望3D打开附件装配-Start
插图 4-1

第18步:
       选择装配栏上的零件库按钮
插图 4-2

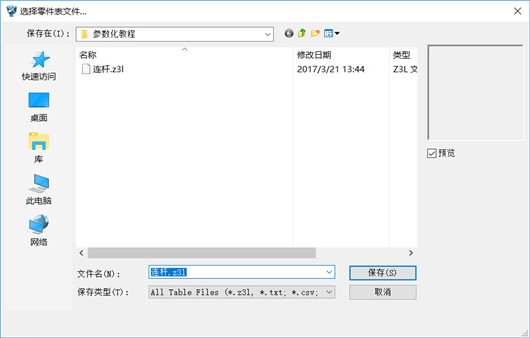

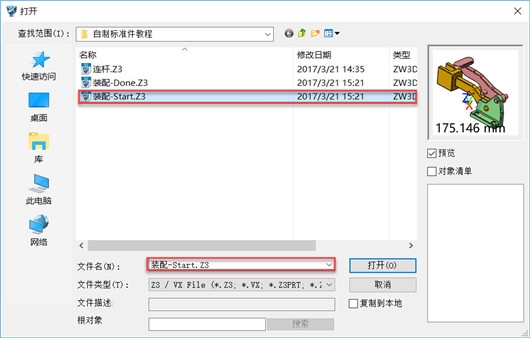

       选择文件夹,浏览打开第16步保存的z3l文件,得到连杆零件库界面
插图 4-3

第19步:

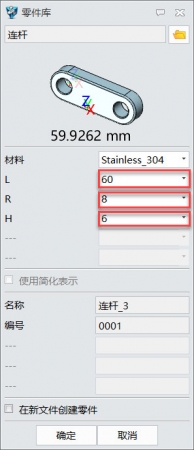

       通过下拉框选择来更改所需要的连杆参数,完成选择后确定
插图 4-4

第20步:
       确定后将所选的连杆放入装配环境
插图 4-5

第21步:

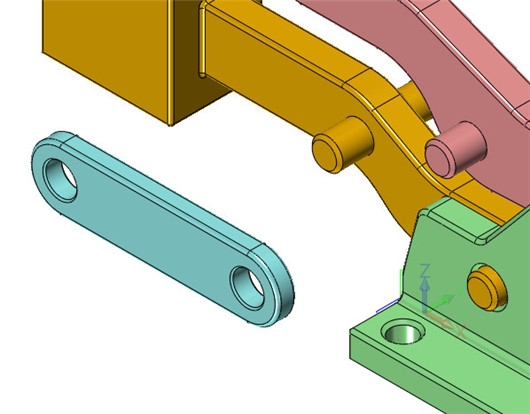

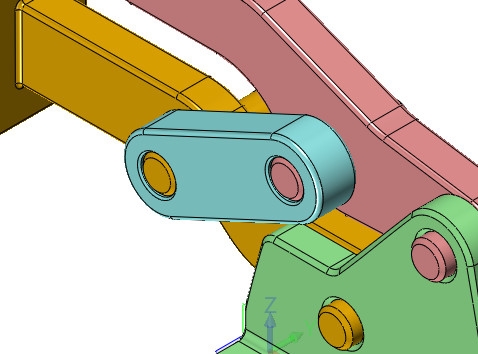

       对放入的连杆零件进行装配
插图 4-6

第22步:

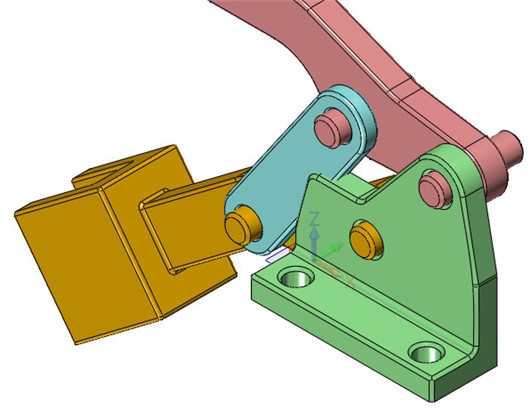

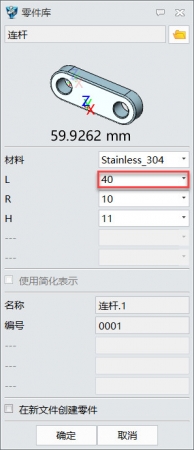

       由插图4-6可见,所选的连杆明显产生了干涉,不符合设计要求。再次打开零件库,选择L为40连杆,点击确定。在装配中会调入一个名为连杆_1的零件。
插图 4-7

第23步:
       新调入的连杆.1不需要放入装配环境中,可以直接使用装配替换来安装新的连杆。
插图 4-8

第24步:
       选择连杆零件单击右键,在菜单栏中选择替换组件
插图 4-9

第25步:

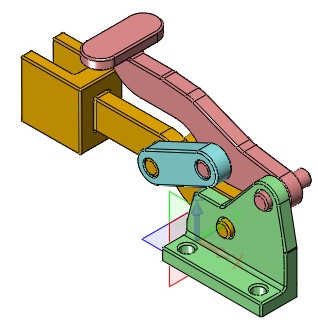

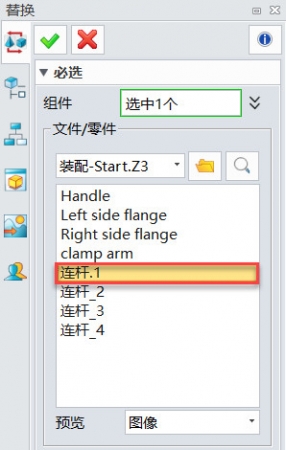

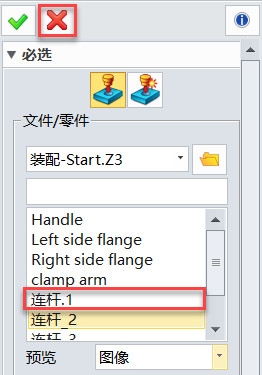

       在替换管理器中选择刚才调入的连杆.1,勾选确认即可完成替换,无需重新装配
image034.jpg image035.jpg
插图 4-10

       总结:通过本教程我们发现连杆零件的变更只需要选择相应的参数即可,无需重新编辑零件。企业标准化零件设计的本质是在可变参数的作用下,系统能够自动维护所有的不变参数。标准化零件设计可以大大提高模型的生成和修改的速度,在产品的系列设计、相似设计及专用CAD系统开发方面都具有较大的应用价值。
