【实用技巧】如何在中望3D的2轴加工设置拔模角度

zw3dservice

       在实际工作中，编程员在接到零件加工的任务时，经常只收到2D图纸没有3D图。在这种情况下，编程员一般需要通过2轴加工来设置拔模角度，以达到加工零件的效果。下面我们以图1绘图区中的零件为例，来学习如何在中望3D软件的2轴加工中设置拔模角度。

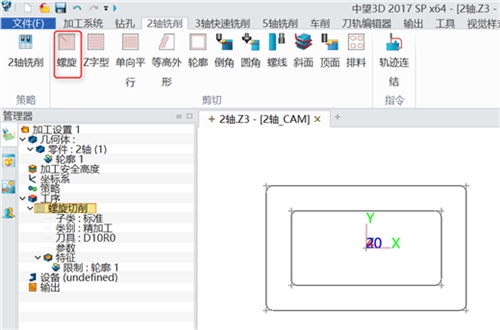

       一、使用“螺旋”切削加工功能。我们先打开软件进入“加工方案”，再点击“螺旋”切削功能。

图1

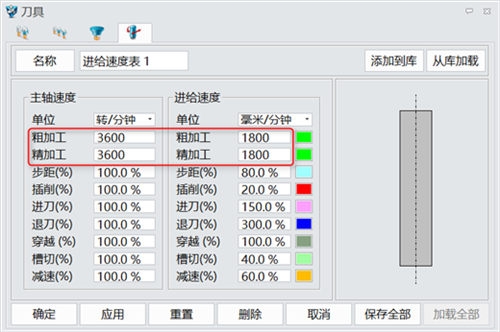

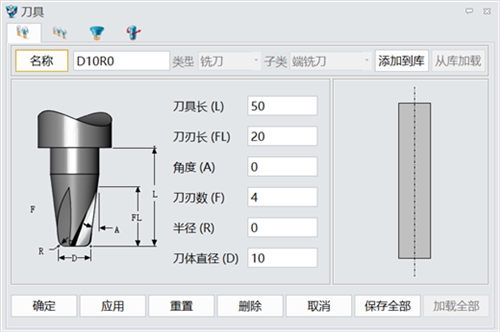

       1.刀具设置：设置刀具的直径、半径、长度、主轴转速与进给速度，如图2。

图2

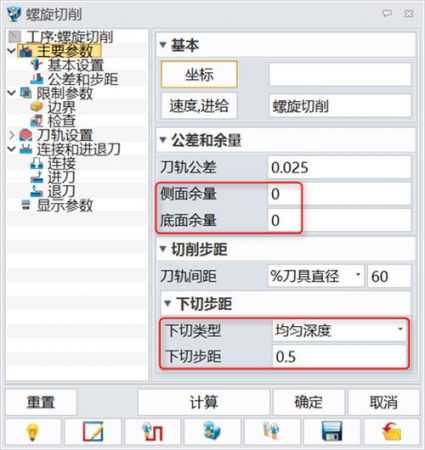

       2.参数设置： 如图3，在“主要参数”中，设置加工余量和下切步距；
       在“限制参数”中，设置Z轴深度；

图3

       如图4，在“刀轨设置”中，设置切削方向、顺序与入刀点；

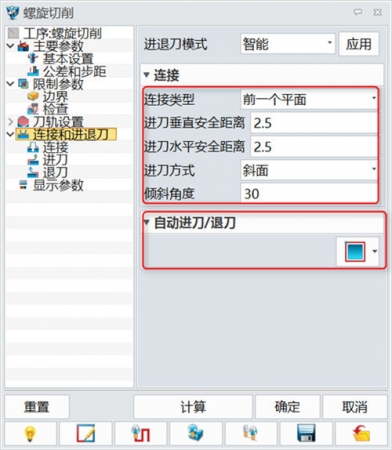

       在“连接与进退刀”中，设置连接类型与进刀方式。

图4

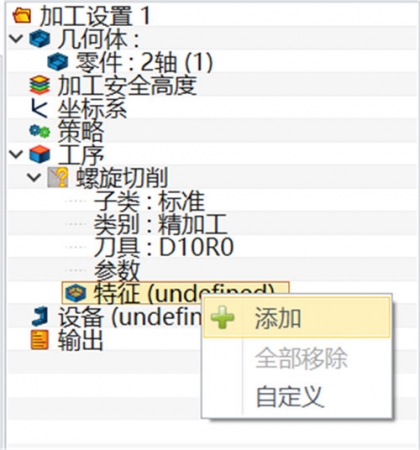

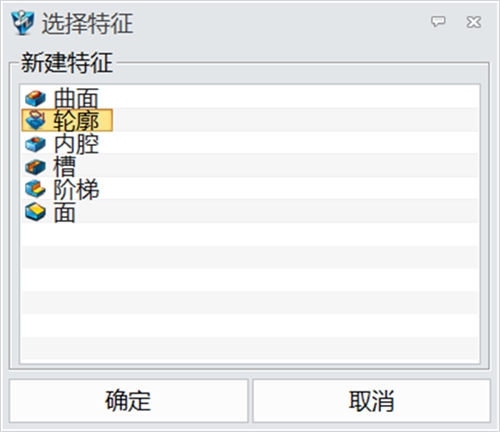

       3. 如图5，在“特征”处点击右键添加特征，新建轮廓特征，选择轮廓然后确定。


图5

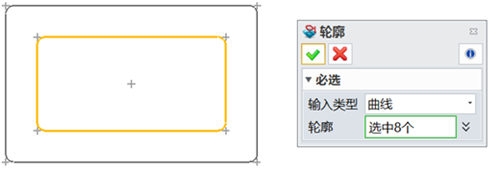

       如图6，点击“修改属性”修改轮廓属性，选择轮廓后点击“确定”。输入公差与拔模角度，点击“接受”。

图6

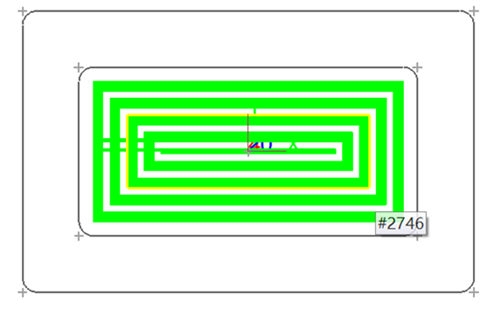

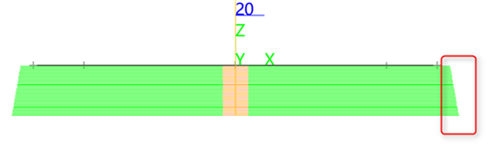

       4.通过以上设置，成如图7刀路。

图7

       二、使用“轮廓”切削加工功能。
       进入“加工方案”，点击“轮廓”切削功能。
       1.刀具设置：设置刀具的直径、半径、长度、主轴转速与进给速度。
       2.参数设置：
       在“主要参数”中，设置加工余量和下切步距；
       在“限制参数”中，设置Z轴深度；
       在“刀轨设置”中，设置切削方向：轮廓边为右、允许抬刀否与入刀点；
       在“连接与进退刀”中，设置连接类型与进刀方式。
       3.点击右键添加特征，新建轮廓特征，选择轮廓然后确定。点击修改轮廓属性，选择轮廓后点击“确定”。输入公差与拔模角度，点击“接受”。

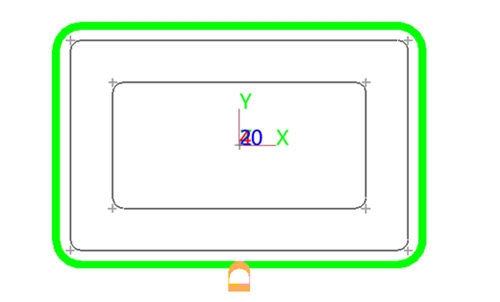

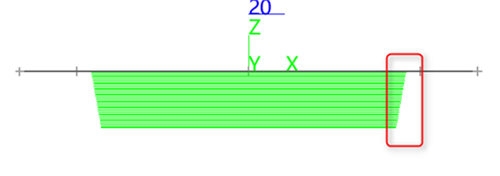

       通过以上设置，成如图8刀路。

图8
