       本教程的任务是使用SimWise对剪板机上的某承力构件进行静应力分析,从而验证在中望3D平台下设计的产品结构是否满足零件极端环境下的使用,在整个过程中,我们会学习到有限元分析的前处理及后处理等相关内容。
       一、前处理

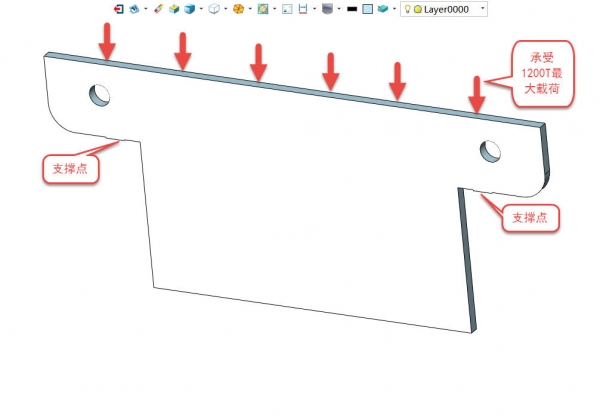

       需要分析的零件如图1所示,最大外轮廓为8000×3400×150mm,材料为Q235,需要承受1200T载荷;
图1

       1、数模加载
       使用中望3D打开零件数模,点击“App--SimWise”,模型自动加载进入SimWise;
图2

       2、单位及重力设置

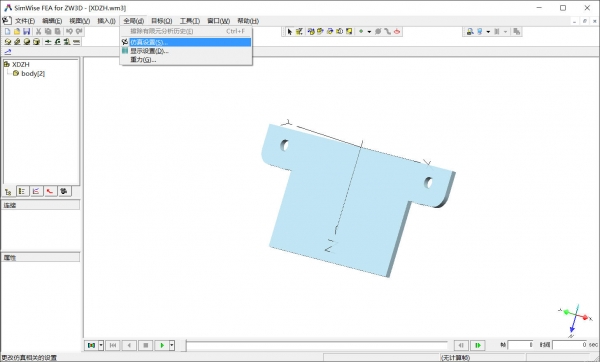

       第1步,进入SimWise,选择“全局--仿真设置”,进行单位设置;
图3

       第2步,弹出设置窗口后,点开“显示设置--单位”,单位系统选择自定义,相关参数单位可自行定义,完成后点击关闭;
图4

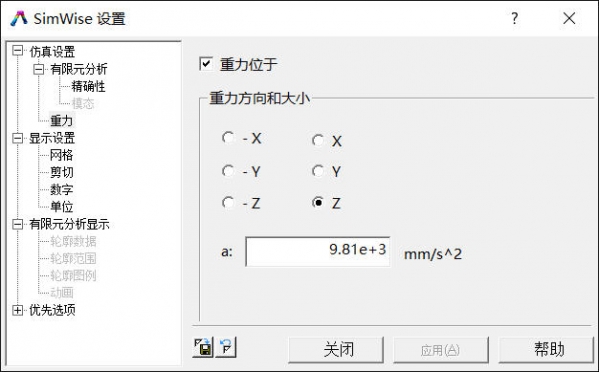

       第3步,点击“仿真设置--重力”,设置重力方向为Z轴,重力为默认值;
图5

       3、设置固定面
       第1步:点击约束按钮,选择需要约束的面,分别固定两个约束点;
图6

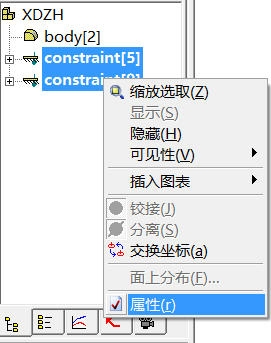

       第2步:在历史窗口中,同时选中两个约束特征,右键点击属性命令;
图7

       第3步:弹出属性弹窗,定义坐标为笛卡尔坐标,其余参数默认;
图8

       4、添加载荷

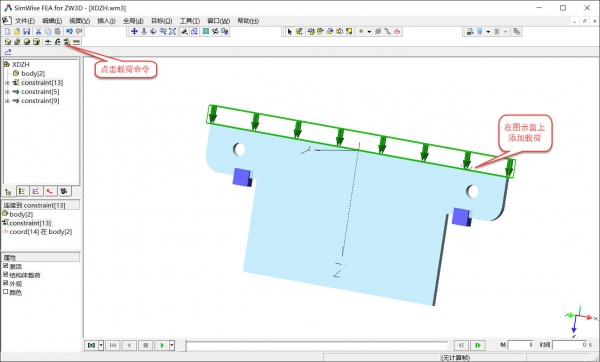

       第1步:点击载荷按钮,选择需要添加载荷的面;
图9

       第2步:在历史窗口中,点击载荷特征,右键点击属性命令;
图10

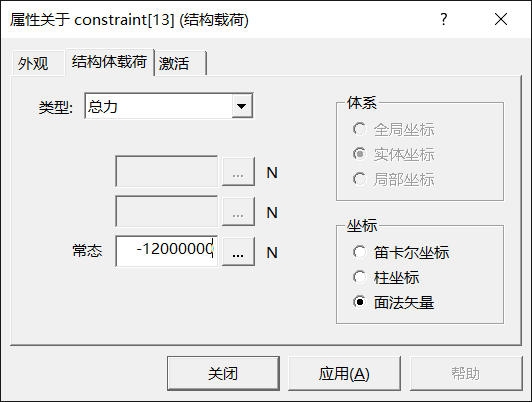

       第3步:弹出属性弹窗,类型选择为总力,坐标为面法向,载荷为-12000000N;
图11


       5、添加材料
       第1步,点击body,右键选择属性命令,弹出属性弹窗,点击材料选项卡,点击更改按钮;
图12

       第2步,点击更改材料,选择Q235材料;
图13

       6、划分网格
       第1步:在图12的属性弹窗下,选择有限元分析选项卡,勾选“包含在FEA”和“显示网络”,更改网格尺寸200,增长率2,点击网格按钮,完成网格划分;
图14

       7、开始分析计算
       第1步:点击运行按钮,开始进行计算;
图15

       二、后处理
       1、应力分析

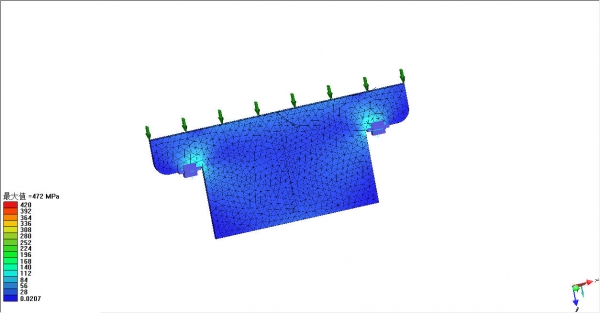

       计算结束后,直接得出静应力分析图,对比彩虹带,可以直观地检查产品各个位置的应力值;
图16

       2、应变分析

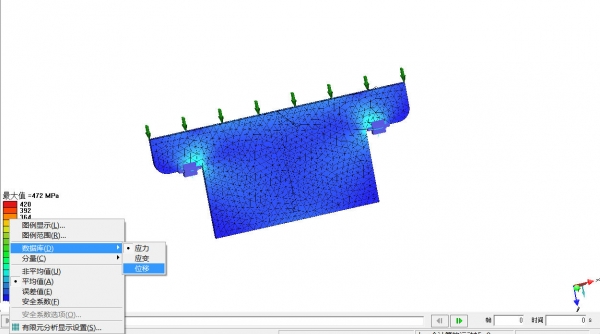

       第1步:点击彩虹带,右键选择数据库,点击应变;
图17

       第2步:得到应变分布图,可以对比彩虹带,得出各部位应变值;
图18

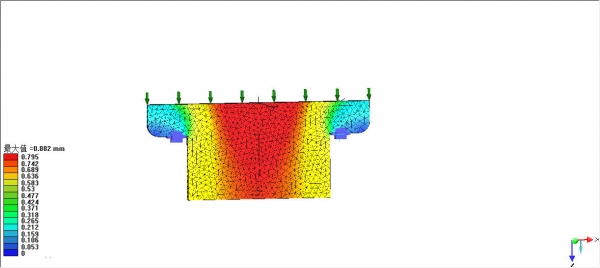

       3、位移分析
       第1步:点击彩虹带,右键选择数据库,点击位移;
       第2步:得到位移分布图,可以对比彩虹带,得出各部分位移值;
图19

       4、变形显示
       第1步:点击body,右键选择显示变形,FEA中所显示的变形幅度是夸张后的效果,便于分辨变形方向,实际变形量很小;
图20

       5、仿真报告生成

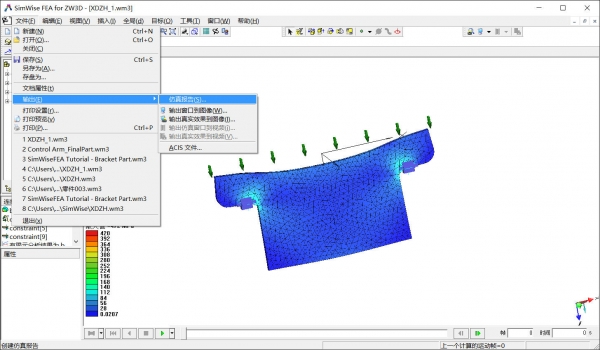

       选择“文件--输出--仿真报告”,将模拟结果形成一份正式报告。
图21

       恭喜你完成本教程!
