【实例教程】使用中望3D进行足球建模

zw3dservice · 发表于 2017-4-19 10:14:43

   足球建模是一个非常典型的三维建模案例，建模方法各有千秋。本课程的任务是使用中望3D进行足球建模，希望通过本课程可以帮助大家对中望3D软件进行进一步的学习和了解。
   第一步，新建一个名称为足球的文件。

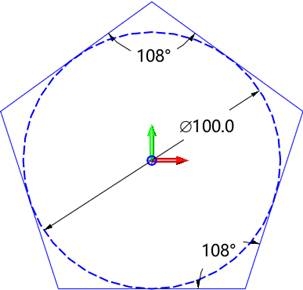

   第二步，使用草图工具，在XY工作平面上，使用子草图绘制五边形草图，如图1所示。

图1 绘制五边形草图

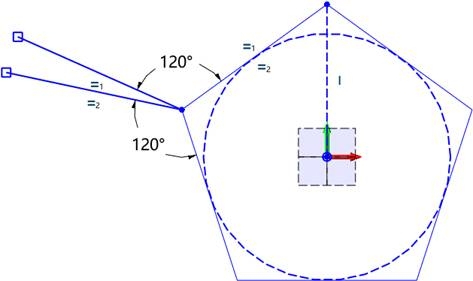

第三步，退出子草图，使用直线绘制两条和五边形等长的直线，进行等长约束、角度标志以及水平约束后，得图2。

图2 进行约束以及角度标志

第二步，退出草图，使用旋转，过滤器切换至曲线，使用上步草图的线，创建图3曲面。

图3 创建曲面-1

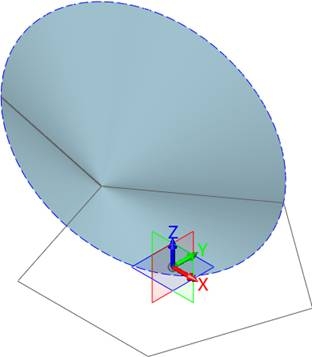

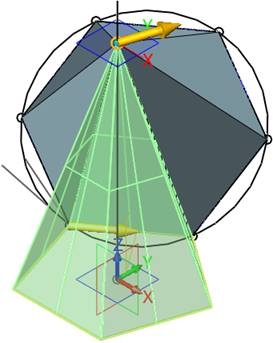

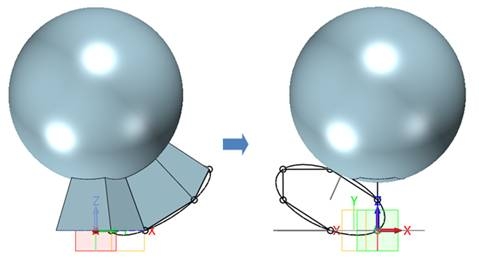

第五步，使用旋转，使用上步草图的线，创建图4曲面。

图4 创建曲面-2

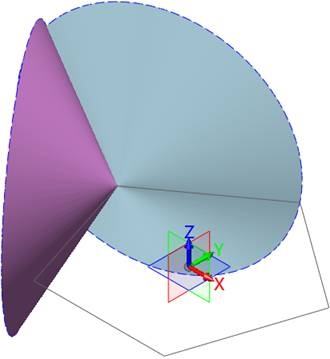

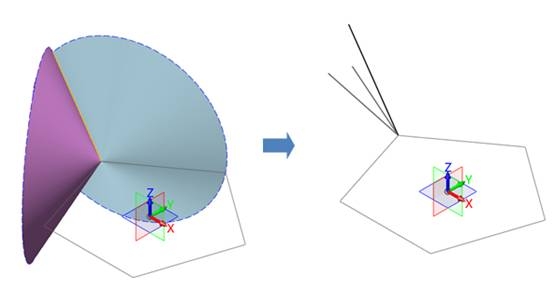

第六步，使用相交曲线，提取两旋转曲面相交所产生的曲线后，隐藏曲面，如图5所示。

图5 提取相交曲线

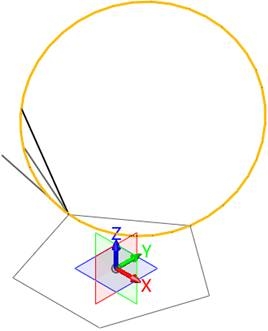

第七步，使用三点绘圆，创建空间圆，如图6所示。

图6 创建空间圆

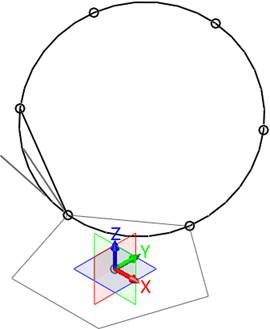

第八步，使用点在曲线上，在圆上创建6个等分点，如图7所示。

图7 创建等分点

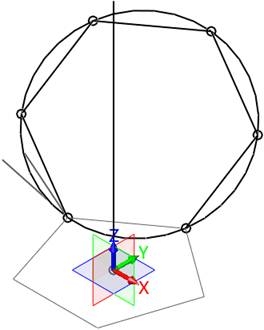

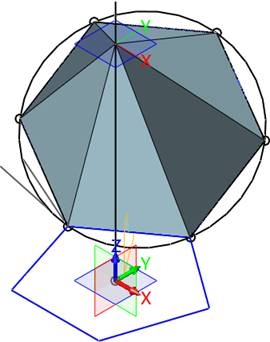

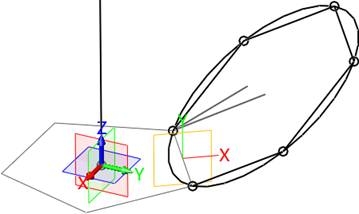

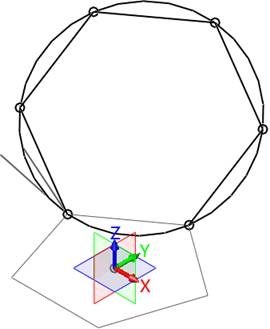

第九步，使用线框下的直线命令，在点之间创建下图直线，如图8所示。

图8 创建直线-1

第十步，使用线框下的直线命令，以原点为起点，方向为Z轴正方向，长度为200mm绘制直线，得图9。

图9 创建直线-2

第十一步，在下图直线中点处，创建工作平面，如图10所示。

图10 创建工作平面-1

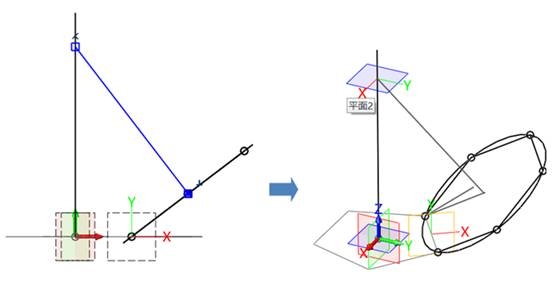

第十二步，在上步所创建的工作平面上绘制草图，绘制一条圆心位置到直线的垂线，并在下图两直线交点处，创建工作平面，如图11所示。

图11 绘制垂线并创建工作平面-2

第十三步，使用曲线列表，绘制下图蓝色部分曲线列表，如图12所示。

图12 绘制曲线列表-1

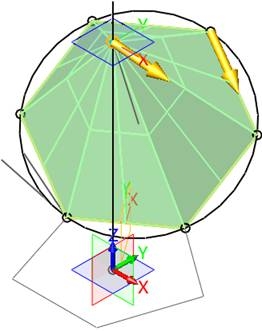

第十四步，使用放样，放样类型为终点和轮廓，轮廓为上步创建的曲线列表，终点为下图所示的两线交点，两端连续方式为无，曲面类型为两端开放，如图13所示。

图13 设置放样参数-1

第十五步，再次使用曲线列表，绘制下图蓝色部分曲线列表，如图14所示。

图14 绘制曲线列表-2

第十六步，使用放样，放样类型为终点和轮廓，轮廓为上步创建的曲线列表，终点为下图所示的两线交点，布尔运算为基体，两端连续方式为无，曲面类型为两端开放，如图15所示。

图15 设置放样参数-2

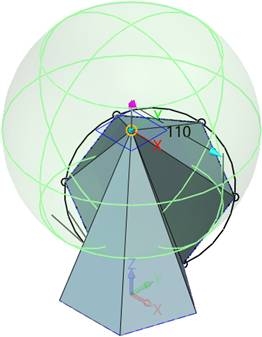

第十七步，使用球体，创建半径为110mm的球体，布尔运算类型为基体，如图16所示。

图16 创建球体

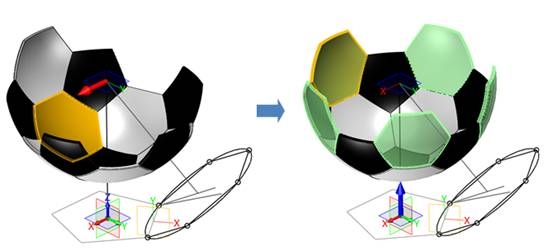

第十八步，使用曲面分割，球体为基体，两个放样面为分割体，并隐藏放样面，如图17所示。

图17 曲面分割及放样面隐藏

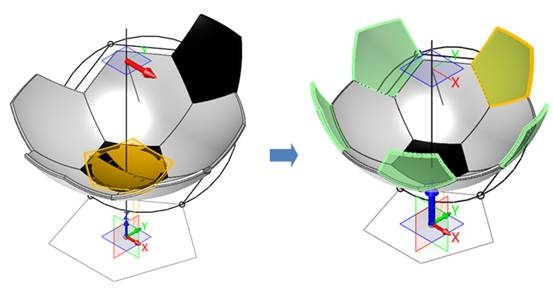

第十九步，删除不需要的部分球面；使用炸开，把上图显示曲面炸开成两个独立曲面，如图18所示。

图18 删除部分球面并炸开曲面

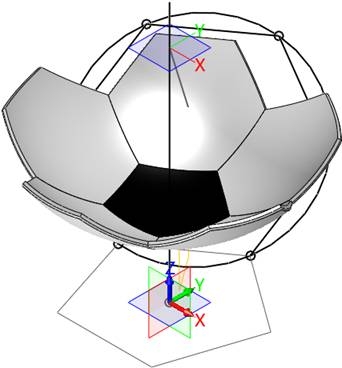

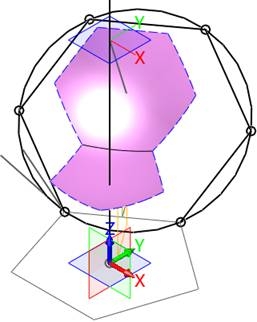

第二十步，使用抽壳，对上图两个单独曲面，分别做两次抽壳操作，厚度为-3mm，如图19所示。

图19 抽壳操作

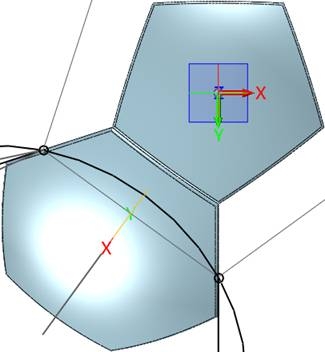

第二十一步，对下图两个造型外部的5边和6边进行1mm倒圆角，如图20所示。

图20 图倒圆角

第二十二步，对下图两个造型的颜色进行修改，一个黑色，一个白色，如图21所示。

图21 颜色修改

第二十三步，使用阵列，绕着Z轴均匀分布5个，如图22所示。

图22 均匀分布阵列

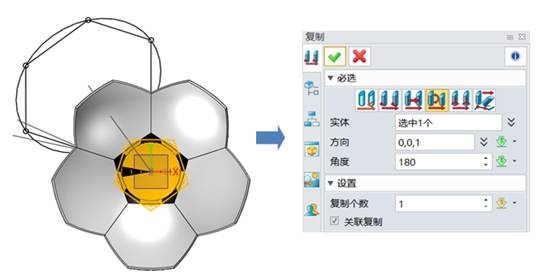

第二十四步，对底部黑色造型绕Z轴进行180旋转，进行复制，如图23所示。

图23 造型旋转、复制

第二十五步，对上步复制的造型进行移动，绕着下图坐标旋转63.43°，使用阵列，绕着Z轴均匀分布5个，如图24所示。

图24 造型旋转、列阵设置-1

第二十六步，对下图造型进行复制，绕着下图坐标旋转-41.81°；使用阵列，绕着Z轴均匀分布5个，如图25所示。

图25 造型旋转、列阵设置-2

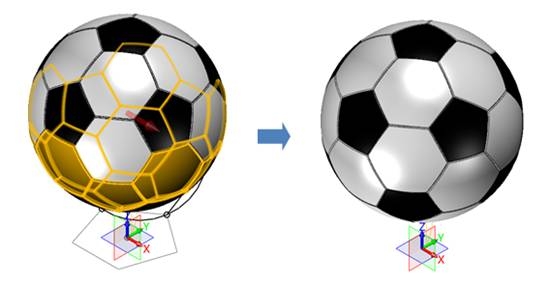

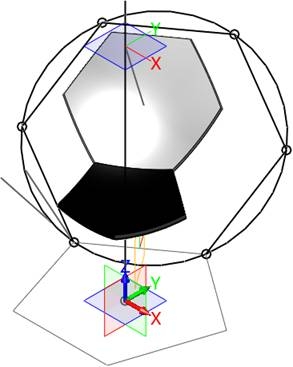

第二十七步，拾取所有，旋转180°进行复制，完成足球设计；隐藏不需要的对象，如图26所示。

图26 完成设计

   到此，足球建模课程就完成了。希望能通过这个案例让大家能进一步了解中望3D软件的建模操作。同一个模型有很多种画法，大家可以在更加熟悉软件的过程中发挥自己的能力，用不同的方法去绘制你想要的三维模型哦。
