       制造型企业在钣金零件和装配出工程图（平面图）时，经常会遇到这样的问题：软件按照机械制图原理默认出图的方式，会显示消隐线、折边切线等，而这些线却会影响到工程图的识图效果，特别是当这些线条数量很多时，还会让图纸看起来比较凌乱。如果我们要在CAD软件中通过手动操作来删除这些不需要的线条，虽然可以达到画面简洁的效果，但是操作起来的话会比较繁琐，特别是在图形比较复杂或是装配零件较多时，带来的删除工作量也是非常大的。在本篇文章中，小编将以钣金工程图为例，向大家分享中望3D的一个实用技巧，解决上述的线条显示问题。
       如下图1的零件所示，这些线条在钣金生产图纸中会影响视觉效果，在大型的装配工程图和复杂的钣金件工程图中，也会严重影响了车间工人识图的效果。

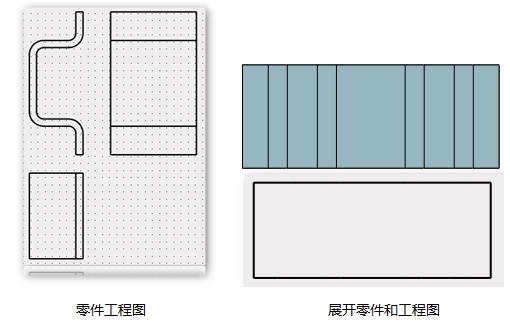

图1 零件效果图

       因此，工程师们就需要把一些不需要用到的线条，通过处理，让其在工程图中不要显示出来。下面为大家介绍中望3D实用的解决方法：
       在工程图插入视图时，在菜单的“设置”选项中选择“线条”-“单独设置”，然后选择要消除的线条类型，最后选择“忽略”，操作可参照图2所示的指引。另外，在视图属性里也可以实现这样的设置功能。

图2 插入视图的设置

       如图3所示，这就是设置后的样式效果，明显比图1要简洁、清晰得多。

图3 设置后的效果

       如果需要显示钣金折弯线条时，我们可以在“视图属性”里做出如下图4的选择，即会出现钣金折弯线了，效果如图5所示。

图4 视图属性

图5 钣金折弯线效果图

       按照以上的操作，我们就可以解决一些工程图线条显示的问题，根据需要进行消隐或者显示设置，确保最终的显示效果简洁、清晰。掌握了本文介绍的实用技巧，您也可以按照这样的方法去设置其它一些类似的属性特征哦，快来试试看吧！
