[UG] 外管螺纹画法总感觉哪里不对，特向周老师请教！

[复制链接]
发表于 2016-6-6 09:23:15 | 显示全部楼层 |阅读模式
外管螺纹要求：

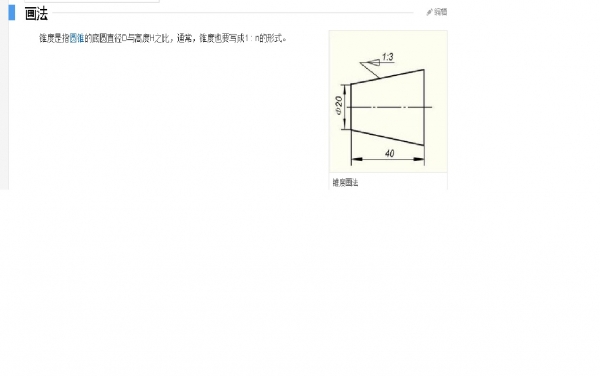

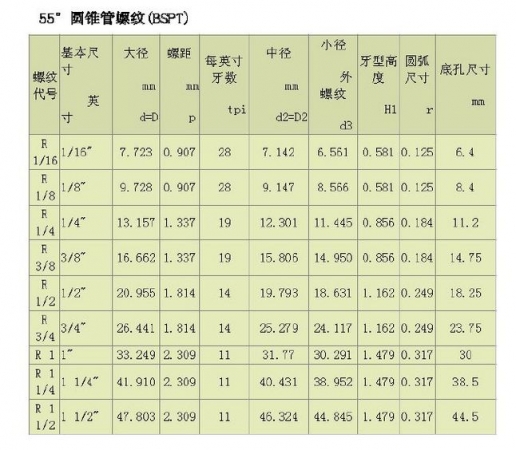

英制密封圆锥外管螺纹3/4-14，  大径26.44。中径25.28，小径24.12，螺距1.814 。螺纹锥度1/16

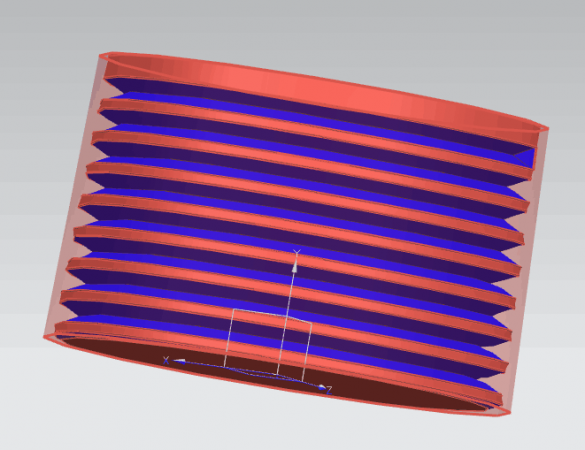

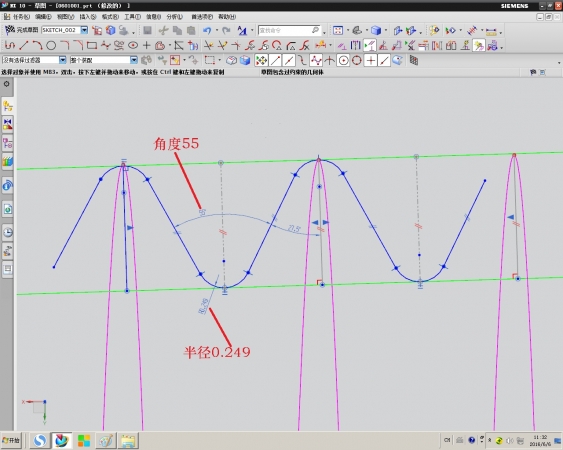

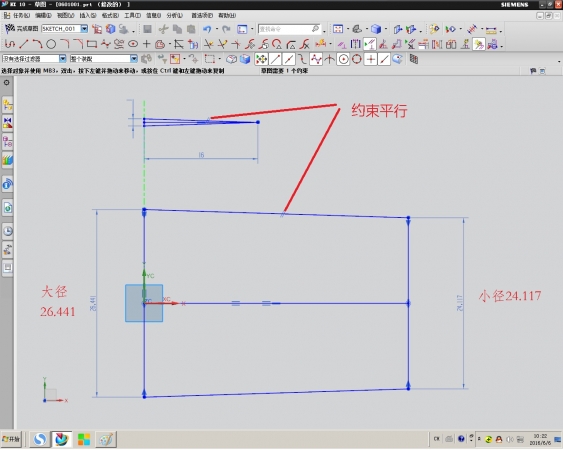

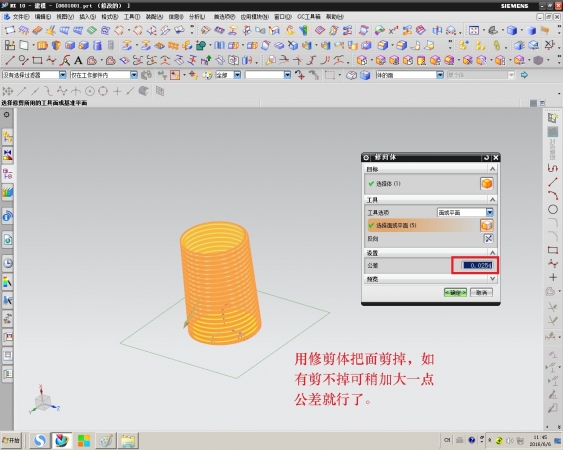

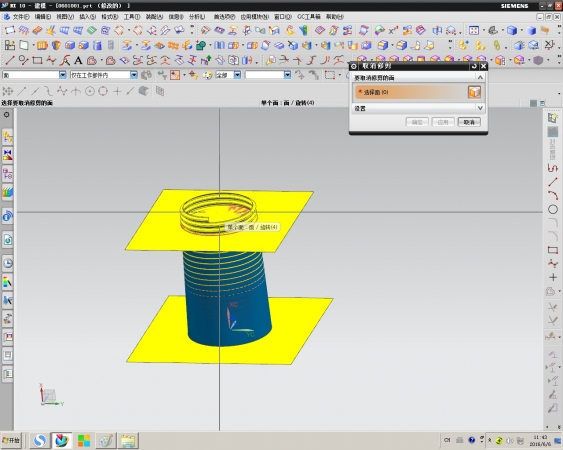

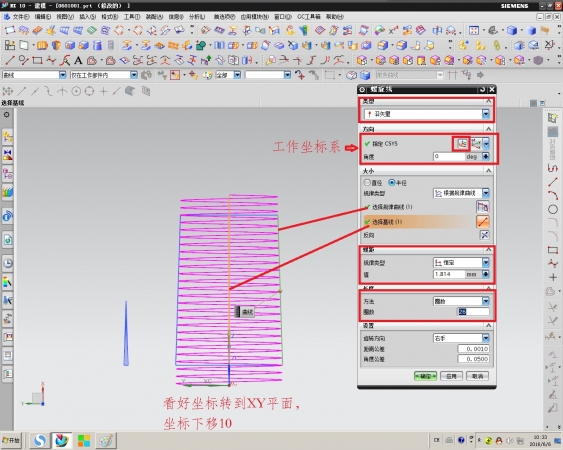

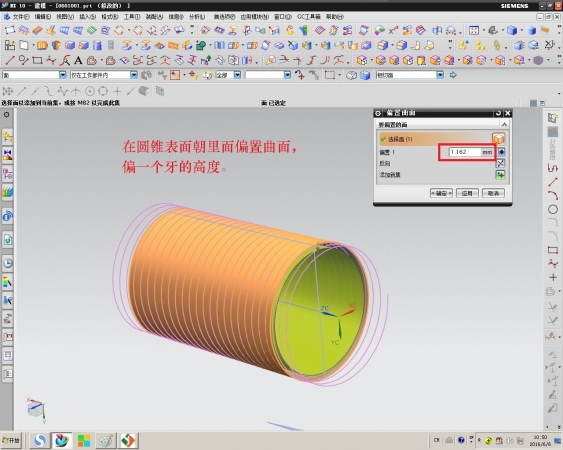

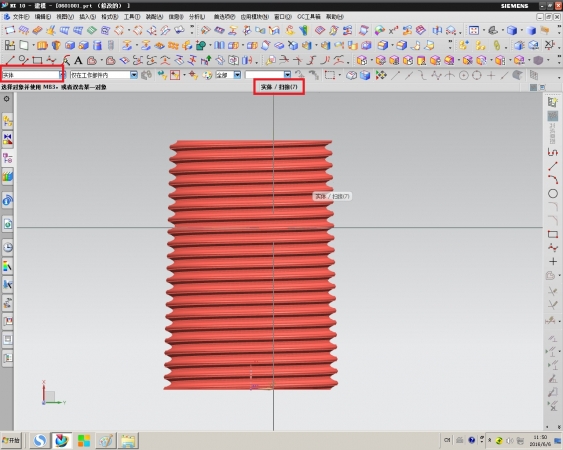

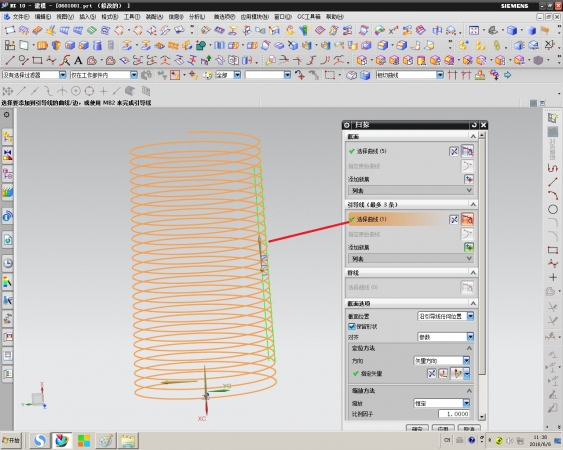

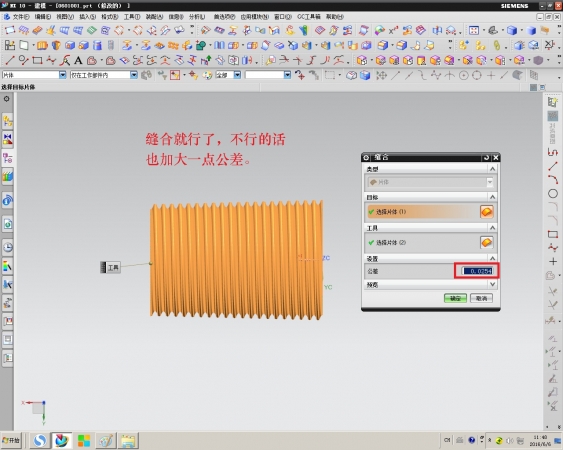

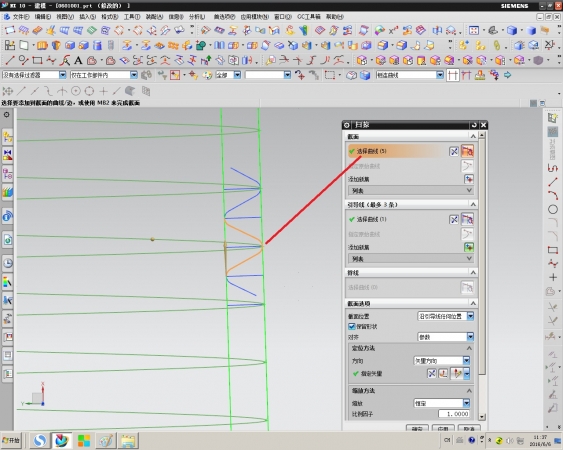

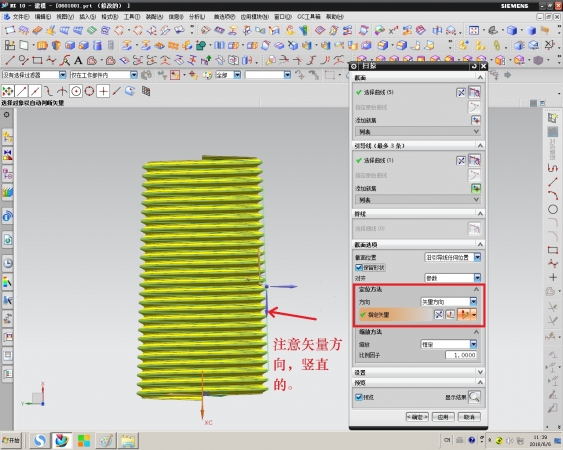

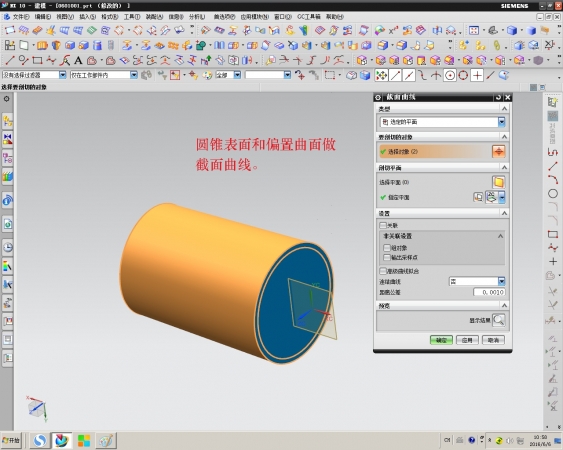

我画出来的如下图：
螺纹

相关帖子

优胜专注教学 技术实力最强 www.ysug.com
回复

使用道具 举报

发表于 2016-6-6 16:24:22 | 显示全部楼层
动画师动画
回复 支持 反对

使用道具 举报

发表于 2016-6-6 16:25:25 | 显示全部楼层
动画师动画
