[模具设计] 优胜UG装配模式出散件图详细步骤

  [复制链接]
发表于 2018-1-18 08:48:07 | 显示全部楼层 |阅读模式

技术专题】 现在越来越多的厂家采用UG出图纸,大部分都是直接在PRT档出图,优胜UG全3D教学采用UG装配模式出图,效率更高,查看图纸更方便,详细操作步骤如下:

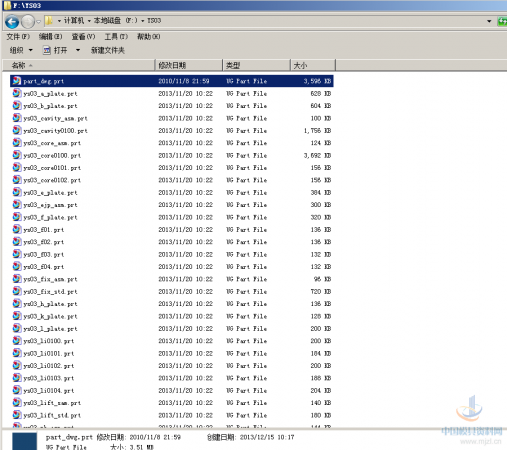

一、把UG出散件图模版文件“Part_dwg.prt”复制到总装配文件目录下

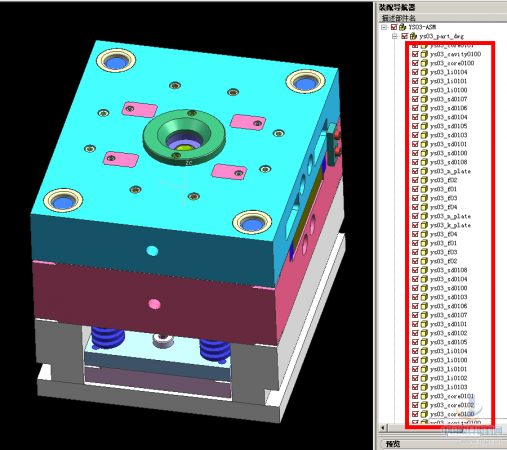

二、 “Part_dwg.prt”文件名加上前缀模号,并用装配-添加组件命令,挂到总装配下

三、把要出图纸的文件复制到“ys03_part_dwg.part”文件下

四、 “ys03_part_dwg.prt”的引用集设置为空,否则会在总装配下出现双份文件

五、 “ys03_part_dwg.prt”转为显示部件,出图为便于摆放视图,出图部件统一转正视图

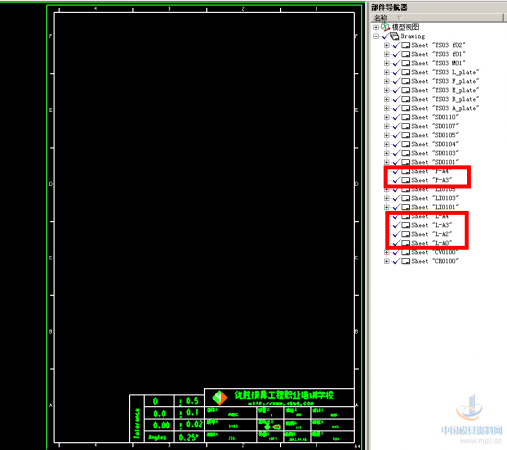

六、选择适当的图框,复制图框,并改名

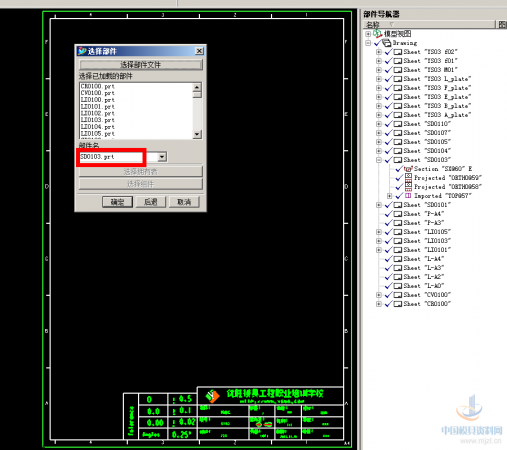

七-1、UG4.0用“部件视图”命令添加投影视图

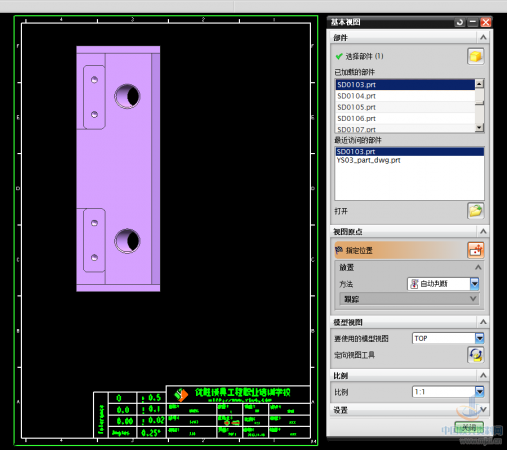

七-2、UG7.5要用“基本视图”命令中的“部件”打开要出图纸的文件名,添加投影视图

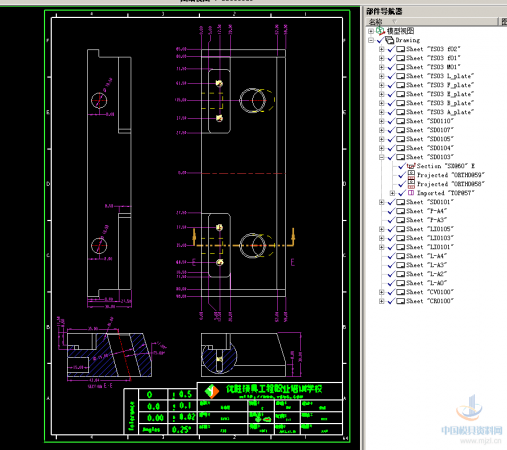

八、添加适当的投影视图

九、标注尺寸和形位公差

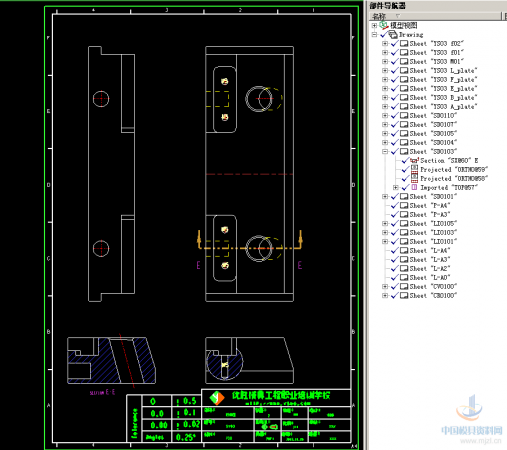

十、装配出图优点:图纸统一管理,切换查看非常方便,图纸和PRT部件档案是分开的

十一、装配出图优点:小件零件可以共用同一个A4图框

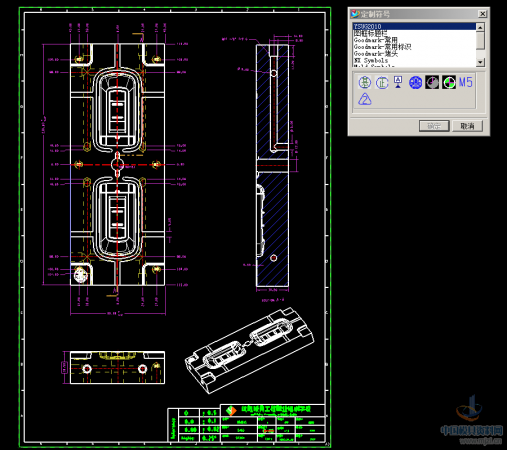

十二、优胜制图定制符号,出图效率高,图纸更漂亮

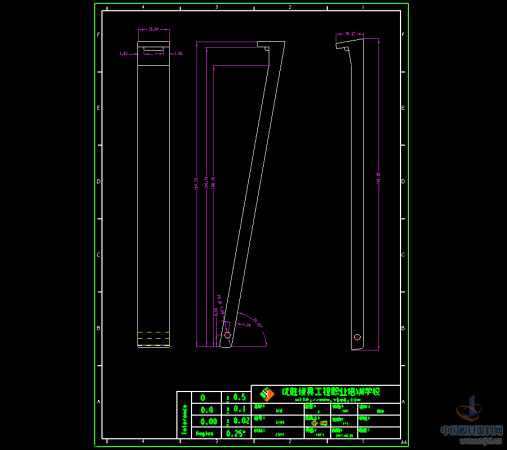

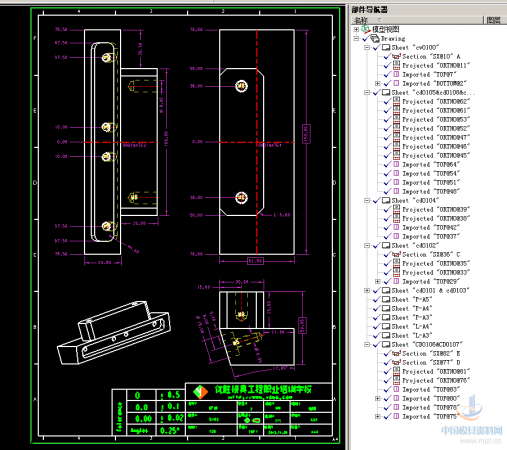

十三、UG制作的斜顶散件图

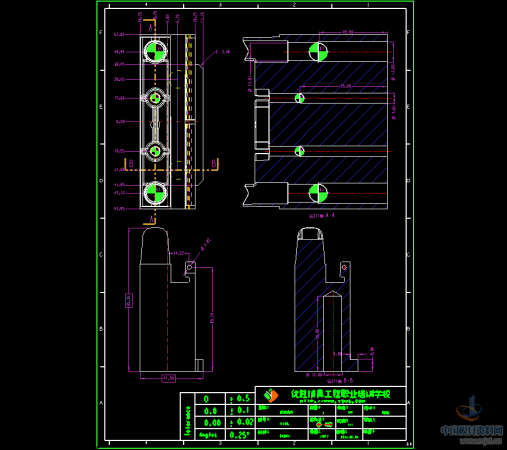

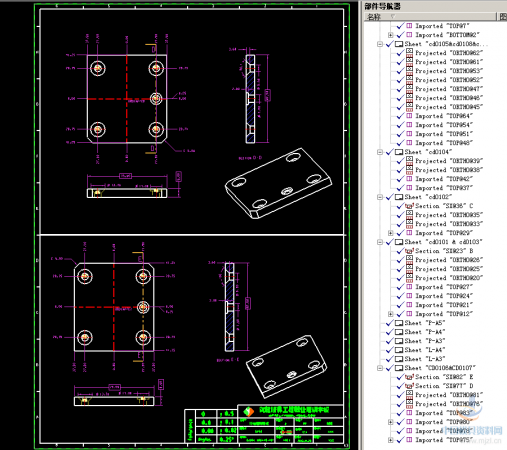

十四、UG制作的后模镶件散件图

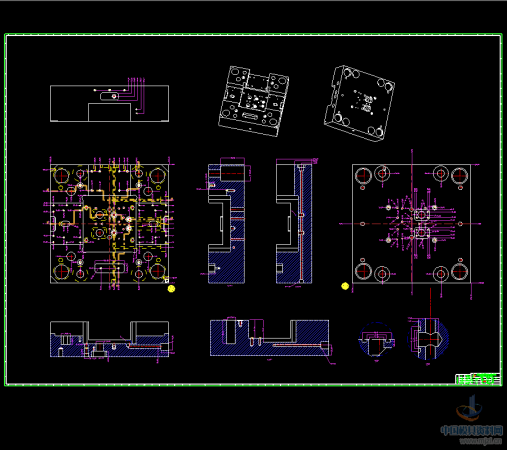

十五、后模B板散件图

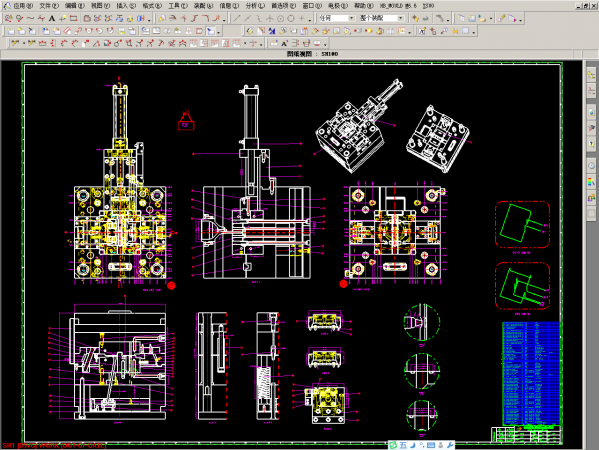

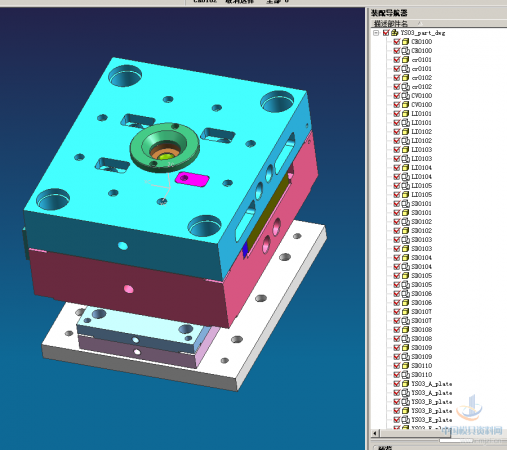

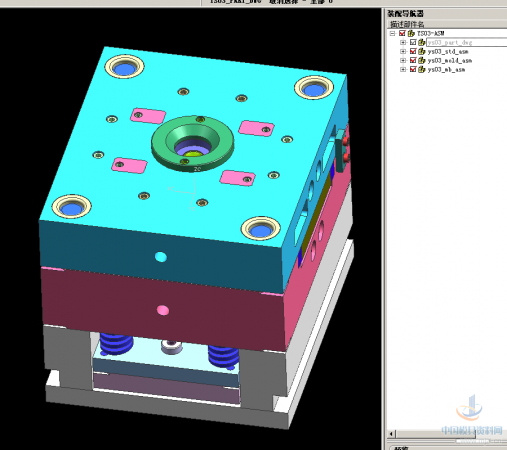

十六、UG总装配图
(注:优胜史勇老师制作,很少有培.训机构会教到UG全3D出装配图和散件图)
