各位帮忙看一下这个三维图该怎么画

骑着羊放狼 · 发表于 2012-8-1 09:34:59

各位帮帮忙啊，看看这个三维图该怎么画，只要画上部分就可以了。

周老师在吗，可以帮帮忙吗。

raymon-zhou · 发表于 2012-8-1 11:25:52

呵呵帮你看图下载图片还要收取资料分晕

骑着羊放狼 · 发表于 2012-8-1 13:53:26

raymon-zhou 发表于 2012-8-1 11:25

登录/注册后可看大图

呵呵帮你看图下载图片还要收取资料分晕

这个三维图可以画吗？

hannababy · 发表于 2012-8-1 14:04:51

求助看图下载图片还要收取资料分晕

骑着羊放狼 · 发表于 2012-8-1 14:25:57

本帖最后由骑着羊放狼于 2012-8-1 14:28 编辑

hannababy 发表于 2012-8-1 14:04

登录/注册后可看大图

求助看图下载图片还要收取资料分晕

帮我看看怎么画这个三维啊，谢谢了

raymon-zhou · 发表于 2012-8-1 15:50:01

华为网盘附件：

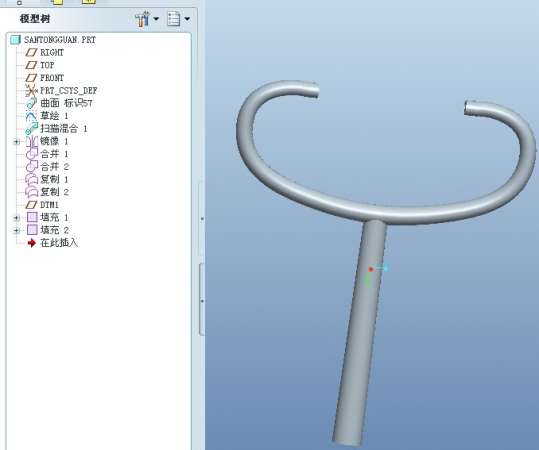

【华为网盘】santongguan.prt.3(279.27K)
此没有按照你的尺寸绘制，但是附件中prt文件可以供你参考绘制的方式

骑着羊放狼 · 发表于 2012-8-1 16:52:18

raymon-zhou 发表于 2012-8-1 15:50

登录/注册后可看大图

华为网盘附件：
【华为网盘】santongguan.prt.3(279.27K)
此没有按照你的尺寸绘制，但是附件中prt文件可以 ...

周老师，你画的好像不对吧，这个三维图不是在同一平面的，是倾斜的，可你画的是在同一平面的，好像不可以，还有，可以发给我igs的格式吗？

优胜UG周平老师 · 发表于 2012-8-1 20:19:15

这个要用到组合投影

骑着羊放狼 · 发表于 2012-8-2 08:09:58

优胜周平发表于 2012-8-1 20:19

登录/注册后可看大图

这个要用到组合投影

周老师，我不会用这个功能，帮我画一下好吗？

优胜UG周平老师 · 发表于 2012-8-2 19:33:03

骑着羊放狼发表于 2012-8-2 08:09

登录/注册后可看大图

周老师，我不会用这个功能，帮我画一下好吗？

我跟你把大致的线条画出来，具体的你画吧
